企业网的三层架构

目录

接入层

汇聚层

核心层

ACCESS接口

TRUNK接口

使用三层交换机实现VLAN间的通讯

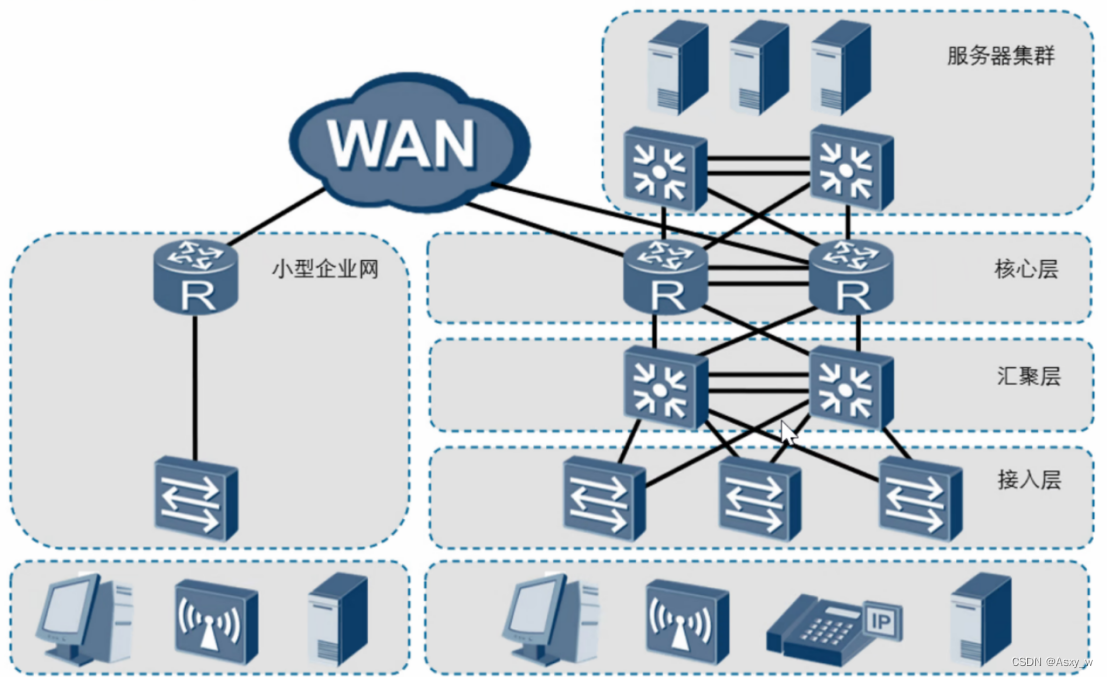

企业网的三层架构插图

企业园区网基本架构图

园区—工厂、政府机关、商城、校园、公园等公共场所,为了实现数据的互通,所搭建的网络都可以称为是园区网

接入层

使用二层交换机—依靠MAC地址表进行转发的设备

WLAN—无线局域网—广义上指以无线电波、激光、红外线等,来替代有限局域网的部分或全部传输介质所构成的网络

AP—无线接入点

4G、5G—无线广域网

蓝牙—无线个域网

“无线永远是有线的最后一公里”

网线、同轴、光纤、无线—以太网技术

1.无线信号穿透性较差

频段:2.4G—有墙选

5G—无墙选

频率越高穿透性越差、频率越低传递速度越慢

2.人多延迟会比较高

CSMA/CD—载波侦听多路访问/冲突检测技术(排队)

CSMA/CA—载波侦听多路访问/冲突避免技术—①在侦听可以发送之前,先设置随机计时器②采用停等式流控保证数据传输的可靠性(每发一个数据包等一个ACK确认)

3.无线网络信号强度和发射源距离有关,导致传输速率过低

汇聚层

一般使用三层交换机—三层交换机既拥有三层口,也拥有二层口(三层口可以配置IP地址,二层口不可以)

三层交换机同时具有MAC地址表和路由表,是路由器和交换机集成的设备

三层架构的核心—冗余

线路冗余

设备冗余—STP(解决环路问题)—生成树

网关冗余—VRRP(解决网关故障自动切换问题)

UPS冗余—不间断电源—99.9999%

核心层

实现内网和外网的快速转发

路由器更适合做大批量的路由转发—BGP、MLPS等协议都需要用路由器启

三层交换机更适合运用在搭建企业内网

VLAN(VLAN 1是默认存在的)

V—虚拟

LAN—局域网—在此可以认为是一个广播域

VLAN—虚拟局域网技术—交换机和路由器协同工作后,将原本的一个广播域(LAN),逻辑上切分为多个虚拟的广播域(VLAN)

攻击手段:

ARP欺骗

DHCP欺骗

配置命令:

①创建VLAN

<Huawei>display vlan—查看VLAN信息—默认存在VLAN 1

VID—IEEE组织设计出来的—802.1Q—12位二进制构成—0-4095—其中0和4095是保留的—1-4094

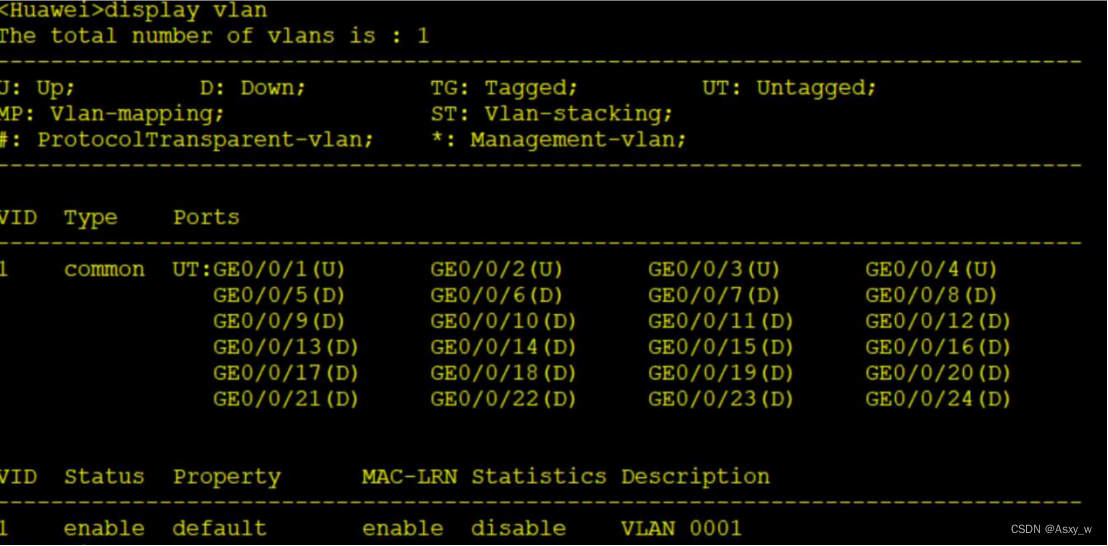

企业网的三层架构插图1

[Huawei]vlan 2—创建VLAN

[Huawei]vlan batch 4 to 100—批量创建VLAN

②将接口划入VLAN

将VID和接口进行映射,区分VLAN的范围—物理VLAN/一层VLAN

将MAC地址和接口进行映射,区分VLAN的范围—二层VLAN

将数据帧中的类型和VID进行映射,区分VLAN的范围—三层VLAN

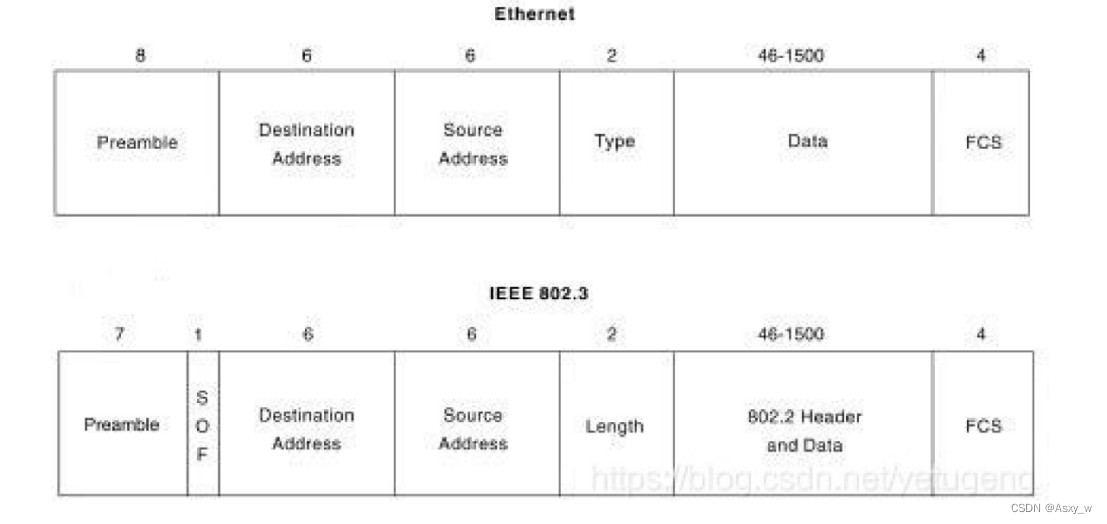

企业网的三层架构插图2

也可以基于IP地址进行划分VLAN/基于策略划分VLAN等

Preamble—前导符—区分一个一个数据帧的标识

Destination Address—目标MAC地址

Sourc Address—源MAC地址

Type—类型—上层使用协议的类型—三层VLAN

FCS—帧校验序列

802.1Q帧—在以太网Ⅱ型帧的基础上,添加了四个字节的tag(包含12位VID),添加在源地址和类型之间

我们将打上标签的数据帧称为tagged帧,将没有打标签的帧,称为untagged帧

根据这个特性,我们将交换机和电脑之间的链路称为—access链路—这样的链路,里面只能通过untagged帧,并且这些帧都属于某一种VLAN;我们将交换机一侧的接口称为access接口;我们将交换机和交换机之间的链路称为—trunk链路(trunk干道)—这样的链路,里面通过的是tagged帧,并且里面通过多种不同的VLAN的数据帧我们将交换机一侧的接口称为trunk接口

配置命令:

[sw1-GigabitEthernet0/0/1]port link-type access

[sw1-GigabitEthernet0/0/1]port default vlan 2—创建单个vlan

[sw1]port-group group-member GigabitEthernet 0/0/3 GigabitEthernet 0/0/4—批量创建vlan

[sw1-port-group]p l a

[sw1-GigabitEthernet0/0/3]p l a

[sw1-GigabitEthernet0/0/4]p l a

[sw1-port-group]p d v 3

[sw1-GigabitEthernet0/0/3]p d v 3

[sw1-GigabitEthernet0/0/4]p d v 3

③配置trunk干道

配置命令:

[sw1-GigabitEthernet0/0/5]port link-type trunk

[sw1-GigabitEthernet0/0/5]port trunk allow-pass vlan ?

INTEGER<1-4094> VLAN ID

all All—放通所有VLAN流量

[sw1-GigabitEthernet0/0/5]port trunk allow-pass vlan 2 3—需要放通哪些流量就放通哪些,尽量不要放通所有

Hybrid—混杂口
[sw1]display port vlan active

企业网的三层架构插图3

Port—接口信息

Link Type—所有接口默认类型为hybird

PVID—接口所属的VID—所有接口的PVID默认为1

华为规定—所有进入交换机的流量都需要带标签;如果进入的数据帧没有标签,

则需要带上对应接口PVID的标签

VLAN List—允许列表—列表中有的数字就是可以转发的VLAN—所有接口默认放通VLAN 1的流量

U/T—如果是U,则发出到链路时,不带标签;如果是T,则发出到链路时,带标签

注意:在trunk链路中,一般流量需要带标签通过,但是,如果是PVID所对应的VID的流量,则将不带标签通过

ACCESS接口

①当一个ACCESS接口从链路上接收到一个untagged帧(电脑给交换机发送数据帧的场景)。交换机接收到这个数据帧后,将打上自己PVID对应的VID标签;因为ACCESS接口PVID和允许列表中的VID是相同的,所以接口将转发该流量

②当一个ACCESS接口从交换机的其他接口接收到一个数据帧(交换机内部转发数据帧的场景)。因为已经存在标签所以不需要再打标签,之后是否需要转发,需要关注允许列表,如果允许列表中存在该数据帧中VID,则转发,因为ACCESS接口发出时都不允许带标签,所以将剥离标签发出;如果允许列表中没有该VID,则不转发

③当一个ACCESS接口从链路上收到一个tagged帧(一个交换机接口为trunk另一个交换机接口为access的场景)。因为已经存在标签,所以不需要打标签,之后看允许列表,如果允许列表中存在对应的VID,则转发;如果没有,则不转发

TRUNK接口

①当一个TRUNK接口从链路上接收到一个tagged帧。因为存在标签,所以不需要打标签,之后看允许列表,如果允许列表中存在该VID,则转发;如果不存在,则不转发

②当一个TRUNK接口从交换机的其他接口接收到一个数据帧。因为存在标签,所以不需要打标签,之后看允许列表,如果允许列表中存在该VID,则转发,注意:如果VID不是自己PVID,则直接转发;如果该VID和自己的PVID相同时,则将剥离标签转发;如果不存在,则不转发

③当一个TRUNK接口从链路上接收到一个untagged帧。交换机接收到这个数据帧后,将打上自己PVID对应的VID标签;之后看允许列表,如果允许列表中存在该VID,则转发;如果不存在,则不转发

ACESS接口—可以修改PVID;可以修改允许列表,但是只能通过一个VLAN的流量,并且必须是PVID所对应的VLAN;不能修改封装方式,只能是不带标签发送的

TRUNK接口—可以修改PVID;可以修改允许列表,并且可以放通多个VLAN流量;不能修改封装方式,如果不是PVID对应的VLAN,则必须带标签发出;如果是PVID对应的VLAN,则不带标签发出

HYBRID接口—可以修改PVID;可以修改允许列表,并且可以放通多个VLAN流量;可以修改封装方式

配置命令:

[sw3-GigabitEthernet0/0/1]port link-type hybrid

[sw3-GigabitEthernet0/0/1]port hybrid pvid vlan 2—修改混杂口PVID

[sw3-GigabitEthernet0/0/1]port hybrid untagged vlan 2 3 4—放通不带标签vlan 2 3 4

[sw4-GigabitEthernet0/0/1]port hybrid tagged vlan 2 3 4—带标签

④VLAN间路由

配置命令:

创建子接口(针对vlan的虚拟接口)

[r1]int GigabitEthernet 0/0/0.1

[r1-GigabitEthernet0/0/0.1]ip address 192.168.1.254 24

[r1-GigabitEthernet0/0/0.1]dot1q termination vid 2—支持802.1Q标准,识别802.1Q帧

[r1-GigabitEthernet0/0/0.1]arp broadcast enable—开启arp广播功能

使用三层交换机实现VLAN间的通讯

SVI接口—交换机虚拟接口—VLANif接口—虚拟的三层接口

管理VLAN—SVI接口所在的VLAN

(带内管理—通告网络管理:telnet、ssh等;带外管理—不通过网络管理:console)

三层交换机—每一个VLAN都创建一个VLANif接口—相当于一个网关

配置命令:

[sw1]interface Vlanif 2

[sw1Vlanif 2]ip add 192.168.1.254 24—可配IP地址
