ospf 提升 二 —LSA

c 包含的内容：单区域内 纯拓扑信息

1 描述该路由器所有的直连的链路列表 这些链路信息是单区域内 不会跨区域

2 链路的前缀 掩码及链路类型

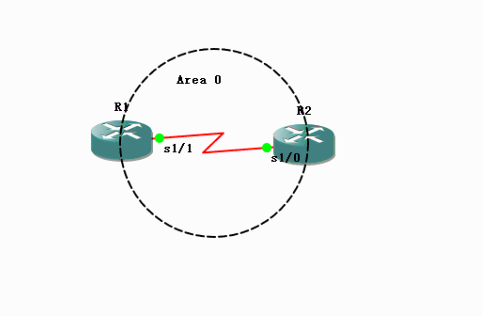

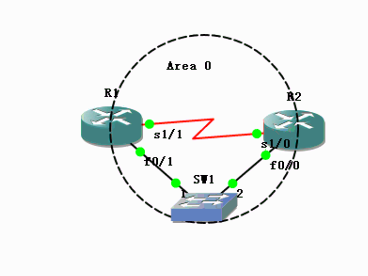

实验

r1 12.1.1.1 255.255.255.0 开启环回口

router-id 1.1.1.1

network 1.1.1.1 0.0.0.0 area 0.0.0.0

network 12.1.1.1 0.0.0.0 area 0.0.0.0

r2 12.1.1.2 255.255.255.0

router-id 2.2.2.2

network 2.2.2.2 0.0.0.0 area 0.0.0.0

network 12.1.1.2 0.0.0.0 area 0.0.0.0

router ospf 110

建立邻居关系 查看路由是否都能得到

查看LSDB命令 显示本地的链路状态数据库

show ip ospf database

在图中可以看到有两条1类的LSA 但是在r1和r2上一共宣告了4个接口在area0中

所以结论是无论 一个路由器宣告几个接口在一个区域内 都只发送一条1类的LSA报文

区域内所有的LSA信息应该一致所以在r2上的图与此图完全一致

link id 为1类LSA标识 是router -id

adv router -=====advertise 通告 表明通告者 也就是哪个路由器发出的这个LSA router-id

age 老化时间 60分钟 从小到大计时

seq 序列号 最初应该是0x80000001

checksum 校验和

link count 链路数量 关于此条LSA共有3条链路 但是宣告时候只有一个环回口和一个物理接口串口

正常是应该有两个

串口在1类LSA信息 会形成两条链路信息 一条末节网络链路信息 另一条点到点链路信息

所以实际链路是===link count-1

一台路由器如果拥有router-id 并且与其他路由器已经建立邻接关系

如果想强制修改router-id 一种方式是重新启动 另一种方式是重置路由器ospf进程

router-id *.*.*.* 先修改成需要的值 再清理ospf的进程

clear ip ospf process

以上是LSA的摘要信息

下面介绍1类LSA的详细内容 命令

show ip ospf database router

总结：传播范围： 只能在一个区域内传递 不能穿越ABR

通告者：每台属于一个区域的路由器都会基于该区域通告一条1类LSA

包含内容：拓扑信息 其中描述该路由器所有宣告进该区域的链路的前缀 掩码 网络类型以及度量值

LINK-ID：通告该LSA的路由器的RID

ADV ROUTER :通告该LSA的路由器的RID

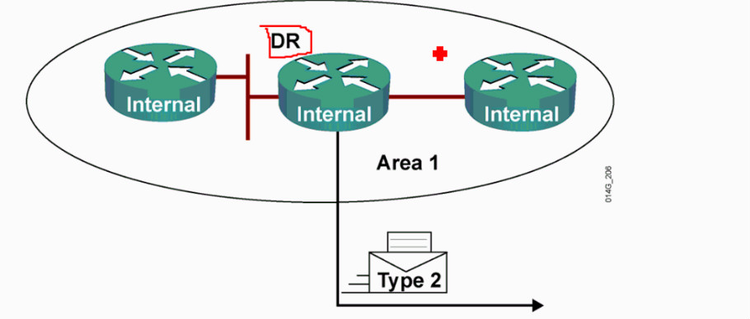

2.NETwork LSA 网络LSA

范围：floods winthin its area only ;does not cross ABR——– 区域内 不同穿越ABR

通告者：advertised by the DR of the broadcast network——– DR

内容：one network(type2)LSA for each transit broadcast or NBMA network in an area

includes list of attached routers on the transit link

includes subnet mask of link

MA网段 在单区域内 DR通告一条2类LSA

有多少个MA网段就会有多少份2类LSA

内容与1类LSA内容一致 都是拓扑信息

包含所有和该MA网段直连的路由器列表 router-id

描述该MA网段的掩码长度是多少位

实验

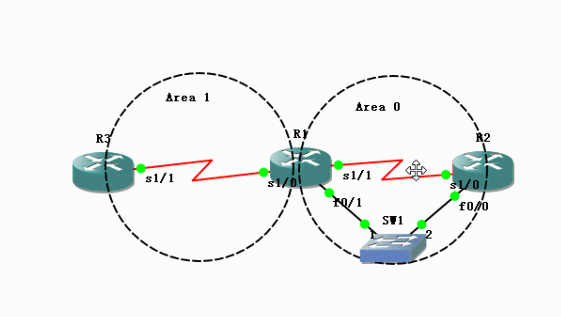

定义ip地址 点到点同上实验

r1 s1/0 13.1.1.1 255.255.255.0

network 13.1.1.1 0.0.0.0 area 1

r3 s1/1 13.1.1.3 255.255.255.0

loopback 3.3.3.3 255.255.255.0

network 13.1.1.3 0.0.0.0 area 1

network 3.3.3.3 0.0.0.0 area 1

此时r3不会收到area0中的1类和2类LSA

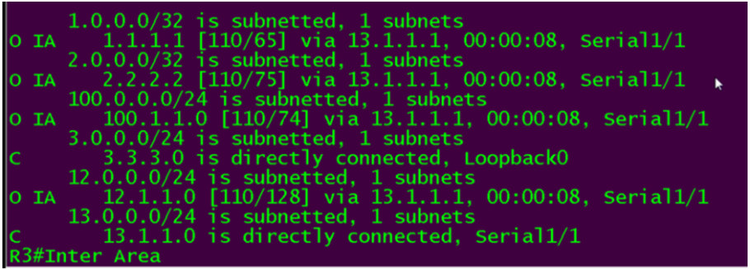

查看路由表

显示show IP route

路由表中显示的是O IA 表示ospf inter area 域间路由

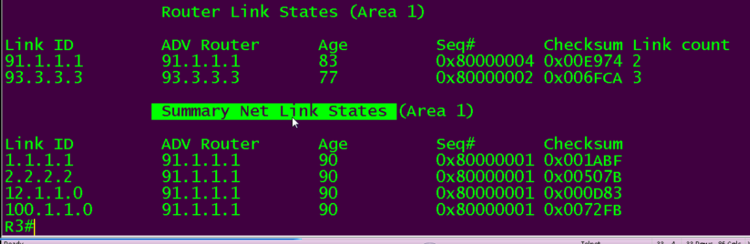

Show ip ospf database

ADV ROUTER 为r1的router-id

Link-id ===== 域间路由条目前缀 4条3类LSA

显示3类LSA详细内容

Show ip ospf database summary

r1通告的r1环回口的 1.1.1.1 /32 metric 1

r2的环回口 2.2.2.2/32 metric11

r1-r2串口 12.1.1.0 /24 metric 64

r1-r2MA网段 100.1.1.0 /24 metric 10

ASBR 满足的条件 1 . 运行多协议 2.重分发

r4#router ospf 110

redistribute eigrp 90 subnets

再次在r2上 show ip route 出现了O E2的路由 即外部引入的路由条目

r2#show ip ospf border-routers 会出现r4为ASBR的信息

r4#show ip ospf database

会出现5类的LSA信息 不会和任何区域关联 相较之前的字段 多出了tag字段

tag字段的意义 阿拉伯数字 默认为0 举例在route map抓包时 可以抓取Tag标签的路由条目

而不是前缀

r4#show ip ospf database external 显示详细内容

总结 5类

传递范围：整个ospf路由选择域

通告者：ASBR

内容：纯路由信息 一条ospf域外路由对应一条5类LSA

link-id 域外路由的路由前缀

ADV Router：ASBR 的RID 该LSA在ospf域内传递的时候 ADV Router值不会发生任何改变

r2通过show ip ospf database router 1类LSA 可以看出r4是ASBR

1类LSA报头中的2个bit 一个是B位 另一个是E位 单区域中通常都置0 ，但是当一台路由器连接多 个区域的时候，形成ABR时候 B位会置位 显示 area border router ；r4的通告信息会显示 AS BOUNDARY ROUTER E位置位

r2能知道r4是ASBR 但是r1和r3由于收不到r4的1类LSA的信息 所有1和3不知道r4是ASBR

由此出现了4类的LSA

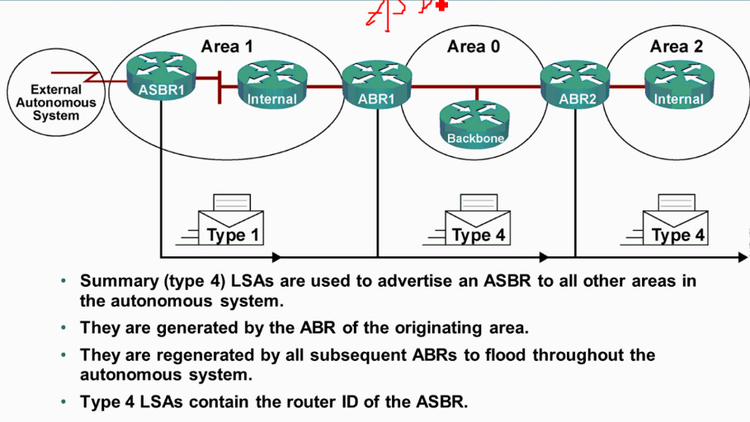

4 .Summary ASB LSA

实验 同5实验图

r4#show IP ospf database

area2中 有1类 3类 5类

r2#show IP ospf database

area2中有1类 3类 5类

area0有summary ASB link states 此为4类LSA

#show ip ospf database asbr-summary

r1#show IP ospf database

其中的area0中的4类LSA与r2上看到的一样

但是在area1中的4类LSA的ADV Router变成了R1 link-id没有变化

结论：传递范围 除了ASBR所在的区域之外的整个路由选择域

通告者 和ASBR在同一个区域的ABR的路由器

包含内容 纯拓扑信息 描述了ASBR所在的位置

LINK-ID ASBR的RID

ADV Router 通告者ABR的RID 并且该值每跨越一个ABR都会自动改变 同3类LSA

总结 1类 和2类LSA形成的路由是O标记的标准域内ospf路由

3类形成的路由是O IA 的域间路由

5类形成的路由是O E1或者O E2(缺省)的 域外路由

6.O E1和O E2路由的区别

r2#show ip route

从图中可以看到 O O IA O E2标记的路由条目中的管理距离和度量值

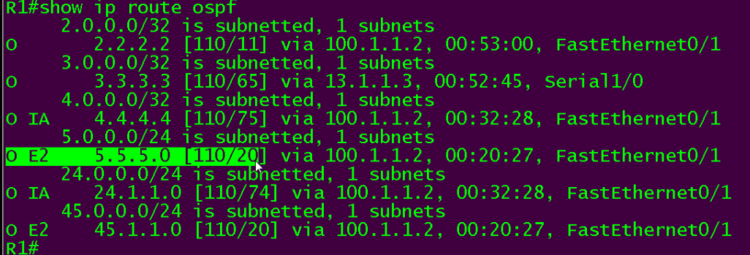

r1#show IP route

在r1和r2中 的O E2标记的到5.5.5.0的度量值都是20 没有变化

同理在r3上的度量值也是20 也就是度量值不累加 由于此路由是eigrp协议引进ospf域内的 计算度量值的方法不同 所以强制设置一个度量值 此度量值不变 称为seed metric 种子度量值

种子度量值 ：对于ospf 将bgp路由重分发进入 则seed metric默认为1 所有其他外部路由缺省seed metric是20.

将OE2修改为OE1的方法

1.在通告者(ASBR)上修改 r4 做重分发时修改

2.命令

r4#router ospf 110 110为ospf 进程号

#redistribute eigrp 90 subnets metric-type 1 90为eigrp进程号

3.查看r2# show IP ospf database external metric type 变为1

show IP route OE2变为OE1

但是度量值20变为84

ospf 度量值===控制层面路由流向入接口的度量值累加

默认20未变 r2的s1/1 串口为10的8次方/1544000==64 所以度量值为20+64=84

r1的s1/1接口度量值为84+10=94

r3的s1/1接口度量值为94+64=158

所以 1关心内网路径好坏时候使用OE1 2 内网小 不需要判断路径好坏 则使用OE2

4.修改种子度量值的方法

r4#router ospf 110

#redistribute eigrp 90 subnets metric-type 1 metric 100 tag 20

其中的100是修改后的度量值 tag 20表示给此路由条目加上一个标识 便于高级工具抓取 做策略

查看r2#show ip ospf database

或者#show ip route

查看路由条目明细 #show IP route 5.5.5.0 255.255.255.0

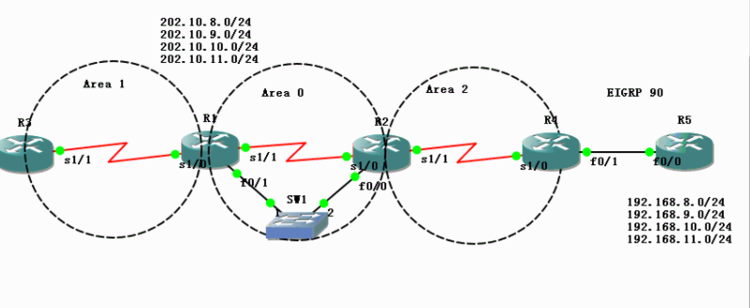

7.路由的汇总和聚合及特性

域间汇总需要在ABR上部署 实现对3类LSA的汇总传递

域外汇总需要在ASBR上部署 实现对5类LSA的汇总传递

a 域间汇总

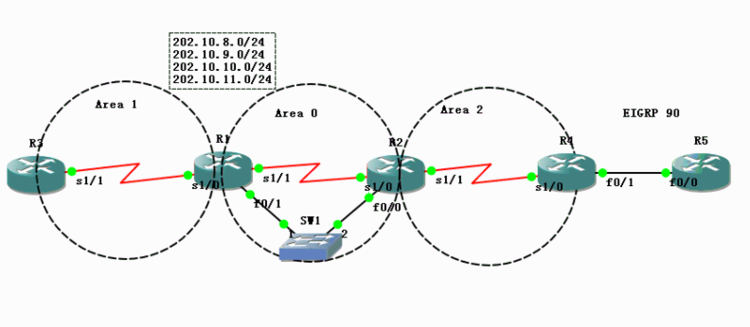

要求：在r1上增加的4个网段 202.10.8.0-202.10.11.0/24 实现汇总

loopback6 202.10.9.1

loopback7 202.10.10.1

loopback8 202.10.11.1

同时宣告4个环回口进入ospf

router ospf 110

network 202.10.8.0 0.0.3.255 area 0

在r1上将4个loopback类型网络还原成自然掩码

int loopback 5

IP ospf network point-to-point

同理6 7 8 一样设置

在r2和r3上验证

show IP route ospf

在r1上做汇总 汇总命令与rip与eigrp的区别 前者是链路级别 后面的两个是接口级别

r1#router ospf 110

#area 0 range 202.10.8.0 255.255.252.0 只是针对3类LSA做的汇总

域间汇总完成 此时r3中show IP ospf database中显示的汇总的路由 但是在r4上显示的同样是明细路由并没有汇总 原因是r2与r1直连能够收到4条明细路由 此时r2作为ABR同样把4条路由转换成3类LSA 明细路由 传递给其他区域 如果想在所有区域内都收到汇总的路由 建议将区域中的所有ABR都做路由汇总

所以r2同样需要汇总

r2#router ospf 110

#area 0 range 202.10.8.0 255.255.252.0

域间汇总的参数

area 命令中有3个参数

advertise (default)

cost 度量值 可以修改 体现ospf的高可控性

例如 area 0 range 202.10.8.0 255.255.252.0 cost 36 就将度量值修改成36 再发送出去

not-advertise 汇总之后不通告 可以用于路由过滤 明细和汇总路由都被抑制

举例1 area 0 range 202.10.8.0 255.255.252.0 not-advertise

在r3上show ip route ospf之后会发现汇总路由消失了

举例2 如果想实现抑制8.0和9.0的路由条目 但是放行10.0和11.0的的路由条目

可以将前两个汇总成一条路由 not-advertise 202.10.8.0 255.255.254.0

后两个汇总成一条路由 默认通告即可 202.10.10.0 255.255.254.0

即可实现路由的过滤 繁琐不建议

题外话 路由过滤的方式简介 使用前缀列表抓取

要求同上 过滤8 9 放行10和11

r1#ip prefix-list 10 seq 10 deny 202.10.8.0/23 ge 24 le 24 拒绝这些路由

#ip prefix-list 10 seq 10 permit 0.0.0.0/0 le 32 放行所有路由

#router ospf 110

#area 1 filter-list prefix 10 in

然后在聚合

r1#area 0 range 202.10.10.0 255.255.254.0

b 域外汇总

需要在ASBR上做

r5开启loopback5-8 4个环回口 并且汇总

ip地址分别对应 192.168.8.0/24 9.0 10.0 11.0

r5#router eigrp 90

#network 192.168.8.0 0.0.3.255

在r4上查看 #show ip route eigrp 90 可以看到明细路由

r4#router ospf 110

#summary-addreess 192.168.8.0 255.255.252.0

会生成指向null0接口的汇总路由

在r2和r1上都可以看到此汇总路由

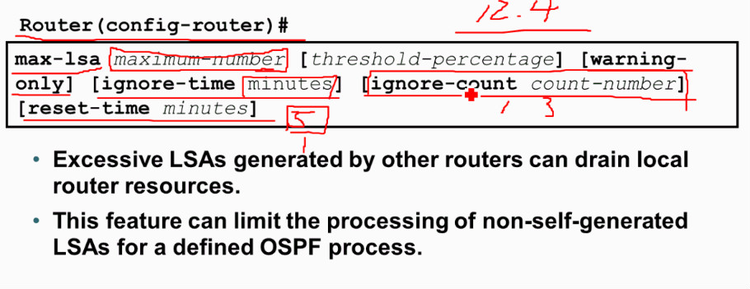

OSPF LSDB OVERLOAD PROTECTION

LSDB过载保护 主要用于性能不高的路由器 过载保护

实验略
