锐捷网络——10GWAN接口配置+ATM接口扩展配置

目录

Ⅰ 10G-WAN接口配置

功能介绍

应用场景

一、组网需求

二、组网拓扑

三、配置要点

四、配置步骤

五、配置验证

Ⅱ ATM接口扩展配置

一、扩展配置说明

二、扩展功能选项

三、扩展功能配置

1、ATM帧封装模式配置

2、AAL层封装模式配置

3、开销字段配置

4、线路加扰配置


Ⅰ 10G-WAN接口配置

功能介绍

10GE WAN是报文按照以太帧封装,再映射到SDH/SONET流(接口进行两层封装,内层是以太,外层是SDH),10GE WAN可以直接和传输设备对接;10GBASE-W是广域网接口,与SONET OC-192兼容

10G WAN接口可以和运营商传输设备直接对接,传输设备接口为10G的SDH或SONET即可;但对端用户的设备接口需为10G WAN接口。

应用场景

骨干网通过10G广域网接口对接。

一、组网需求

省网骨干通过10G广域网和国家网完成对接。

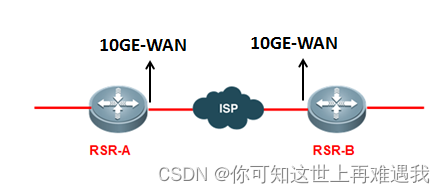

二、组网拓扑

锐捷网络——10GWAN接口配置+ATM接口扩展配置插图

三、配置要点

1、选择合适的接口光纤模块

2、调整接口工作模式

3、配置接口

四、配置步骤

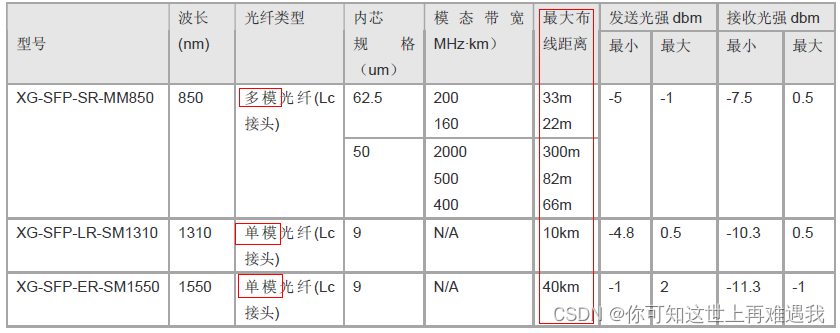

1、选择合适光纤模块

锐捷网络——10GWAN接口配置+ATM接口扩展配置插图1

2、调整接口工作模式

Ruijie(config)#int tenGigabitEthernet 2/1/0

Ruijie(config-if-TenGigabitEthernet 2/1/0)# port-mode wan //调整接口工作模式为WAN,默认工作模式为LAN

3、配置接口

Ruijie(config-if-TenGigabitEthernet 2/1/0)#ip address 1.1.1.1 255.255.255.0

Ruijie(config-if-TenGigabitEthernet 2/1/0)#overhead j0 ruijie

Ruijie(config-if-TenGigabitEthernet 2/1/0)#overhead j1 ruijie //J0、J1的配置和对端设备保持一致。

五、配置验证

1、通过show interface命令查看接口工作状态和对方的J0,J1值

锐捷网络——10GWAN接口配置+ATM接口扩展配置插图2

2、通过ping命令验证对端地址的连通性


Ⅱ ATM接口扩展配置

一、扩展配置说明

广域网接口的协商是比较复杂的,不同厂商的默认参数和行为不太一致,在基础配置情况下,如果双方链路不能协商起来,需要进行扩展配置调试ATM接口,来尝试解决问题。

二、扩展功能选项

1、ATM帧封装模式配置

2、AAL层封装模式配置

3、开销字段配置

4、线路加扰配置

三、扩展功能配置

1、ATM帧封装模式配置

ATM有两种帧模式,分别是SDH和SONET。如果两端的主模式不同,两端无法通信,双方需保持一致

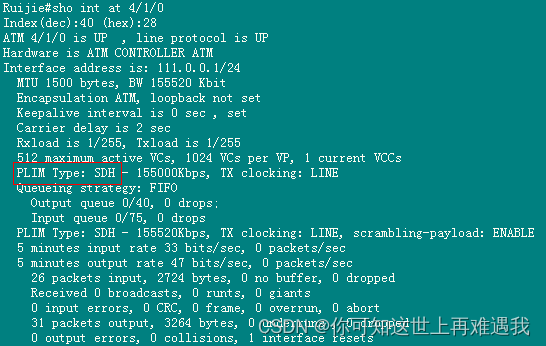

通过show int atm 4/1/0命令查看两端接口的帧模式

锐捷网络——10GWAN接口配置+ATM接口扩展配置插图3

锐捷ATM接口默认为SDH速率标准,可以通过命令修改为SONET标准:

Ruijie(config-if-ATM 4/1/0)#atm sonet sts-3c

如果需要从SONET标准恢复成SDH标准,那么:

Ruijie(config-if-ATM 4/1/0)#no atm sonet sts-3c

2、AAL层封装模式配置

AAL封装类型锐捷支持aal5mux 、aal5nlpid、aal5snap三种,其中aal5snap是默认且推荐的封装类型。双方必须保持一致才能正常通信

通过show atm vc确认AAL的封装类型

锐捷网络——10GWAN接口配置+ATM接口扩展配置插图4

锐捷网络——10GWAN接口配置+ATM接口扩展配置插图5

可以通过命令修改为和对端一致:

Ruijie(config-if-atm-vc)#encapsulation ?

aal5mux Aal5mux

aal5nlpid Aal5nlpid

aal5snap Aal5snap

3、开销字段配置

不同厂商,对开销字段的检查规则不尽相同。华为设备对开销可能不敏感,双方不匹配可能也不会影响连通性;思科设备对开销字段相对敏感,双方不匹配就有可能无法联通。锐捷设备默认也对开销字段不敏感,不进行检查。

但不管与什么厂商对接,将开销字段调整为和对端一致即可。

通过在本端设备show atm interface atm 4/1/0 alarm detail可以查看对端设备开销字段参数:

锐捷网络——10GWAN接口配置+ATM接口扩展配置插图6

锐捷路由器默认值:

C2:19

J0:Length 为 16 ; 标识符为 Ruijie 或者 Red-Giant (根据不同版本而定)

J1:Length 为 16 ; 标识符为 Ruijie 或者 Red-Giant (根据不同版本而定)

本端设备根据对端设备值,修改一致即可:

Ruijie(config)#int atm 4/1/0

Ruijie(config-if-ATM 4/1/0)#overhead c2 19

Ruijie(config-if-ATM 4/1/0)#overhead j0 length 64 //如果 “”中内容为空,可能就是双方Length长度不一致无法识别代码,先把Length配置成一致,再用show atm interface atm 4/1/0 alarm detail就可以看到“”中内容了

Ruijie(config-if-ATM 4/1/0)#overhead j0 message red

Ruijie(config-if-ATM 4/1/0)#overhead j1 length 16

Ruijie(config-if-ATM 4/1/0)#overhead j1 message Red-Giant

4、线路加扰配置

锐捷网络——10GWAN接口配置+ATM接口扩展配置插图7

加扰是为了在编码的时候存在过多的出现0、1,便于接收端提取线路时钟的信号。

锐捷设备接口缺省是加扰;华为的POS接口缺省是加扰;Cisco的缺省是不加扰。因此在对接时需要考虑两端一致,建议推荐采用加扰的方式,便于接收端提取时钟信号。

加扰的配置:

ruijie(config-if-ATM 4/1/0)#scrambling-payload

关闭加扰:

ruijie(config-if-ATM 4/1/0)#no scrambling-payload
