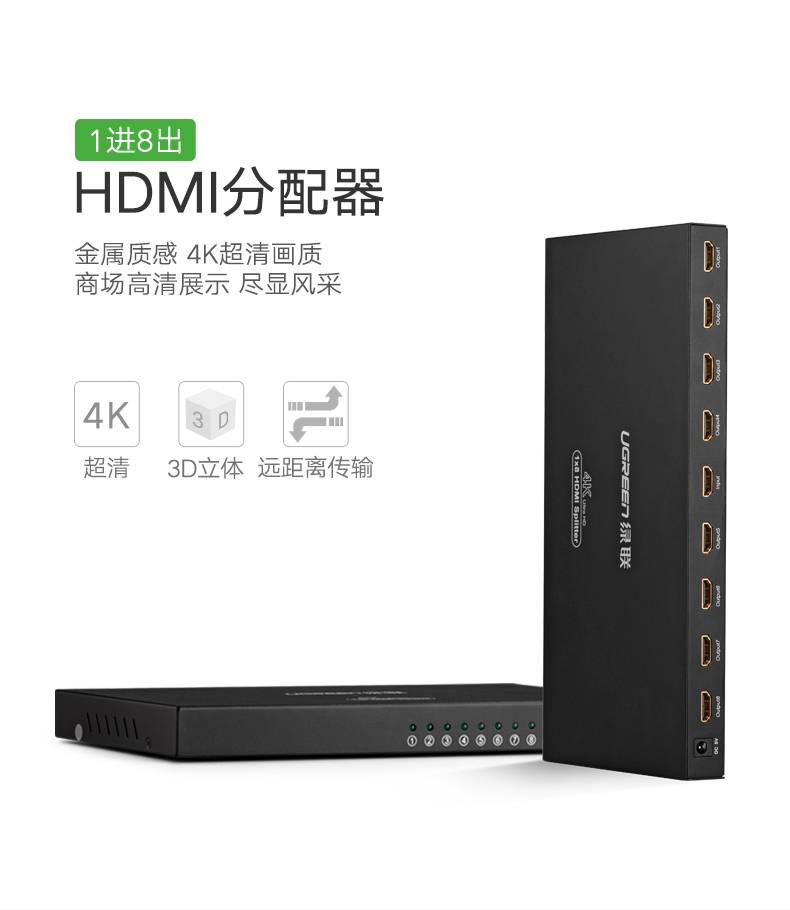

绿联一进八出HDMI分配器
1进8出HDMI分配器，金属质感4K超清画质，商场高清展示尽显风采。
4K高清画质
为追求更美画质，绿联4K升级版性能强悍，支持4K高清，分辨率为3840×2160像素，畅享4K带来不一样的视觉盛宴。

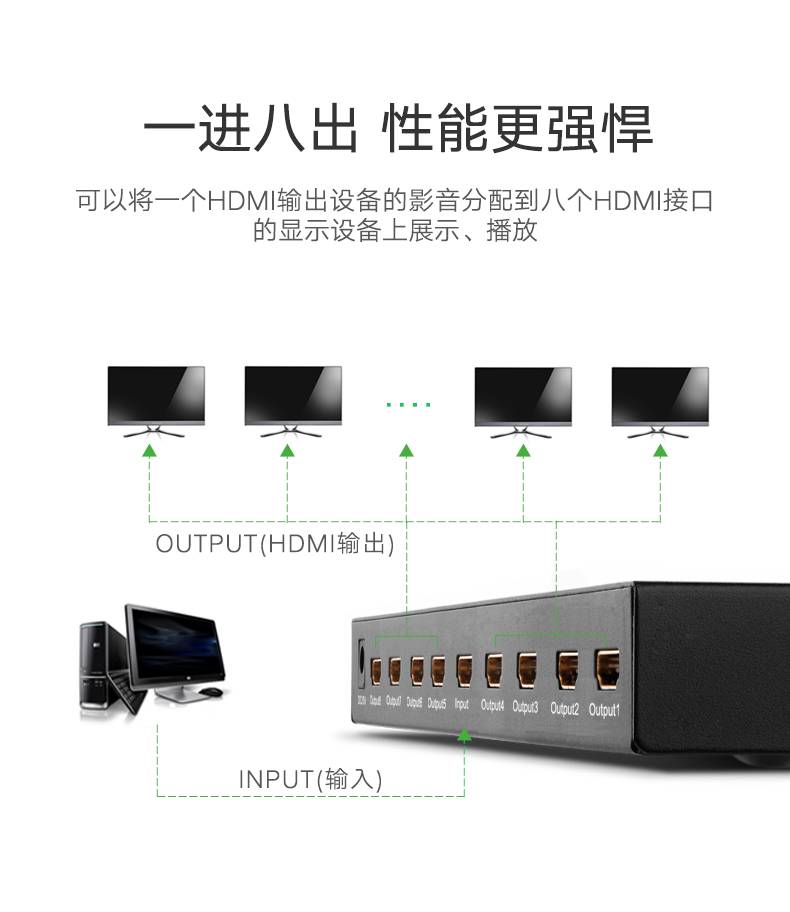

一进八出性能更强悍
可以将一个HDMI输出设备的影音分配到八个HDMI接口的显示设备上展示播放。
4K超清3D视效
支持4K*2K@30HZ，3D立体效果，恍如亲临现场，酣畅淋漓的享受其中。

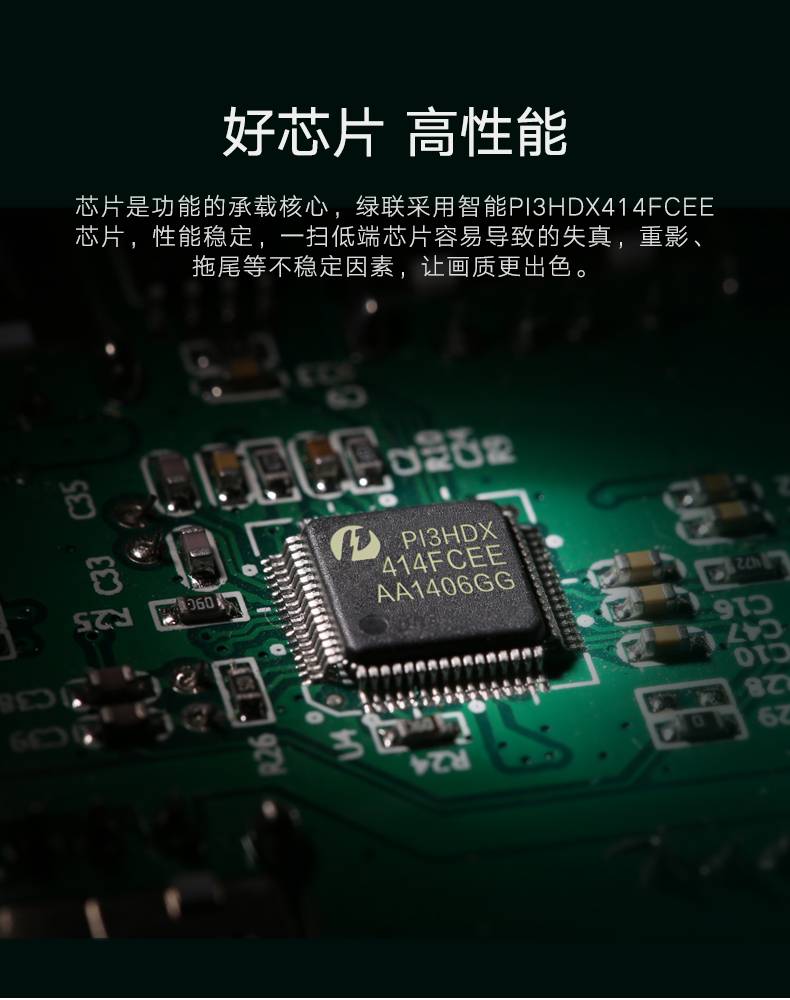

好芯片高性能
芯片是功能的承载核心，绿联采用智能PI3HDX414FCEE芯片，性能稳定，让画质更出色。

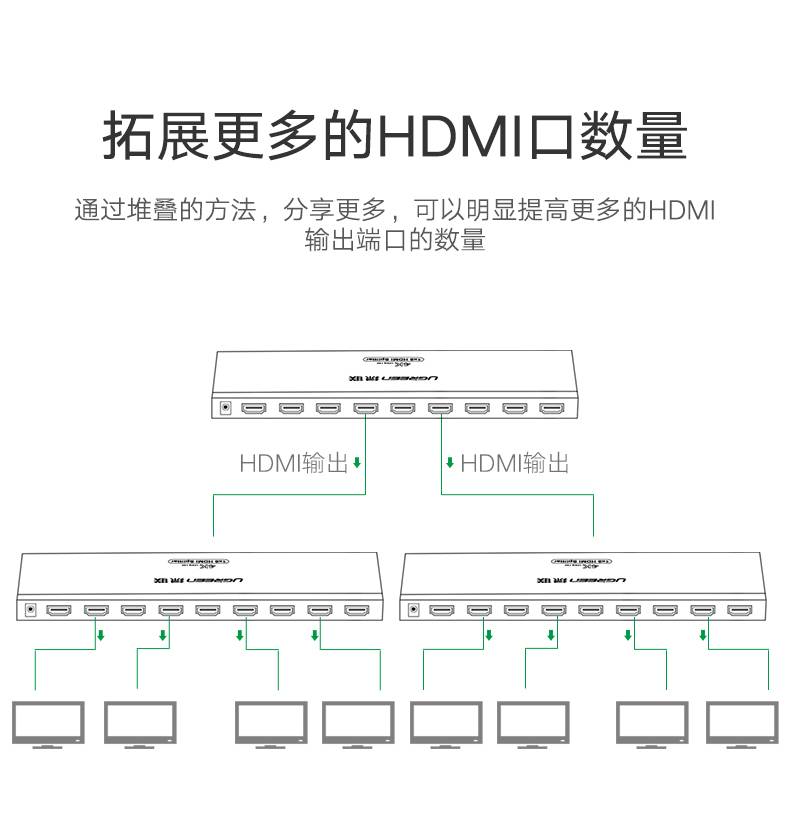

拓展更多的HDMI口数量
通过堆叠的方法，分享更多，可以明显提高更多的HDMI输出端口的数量。

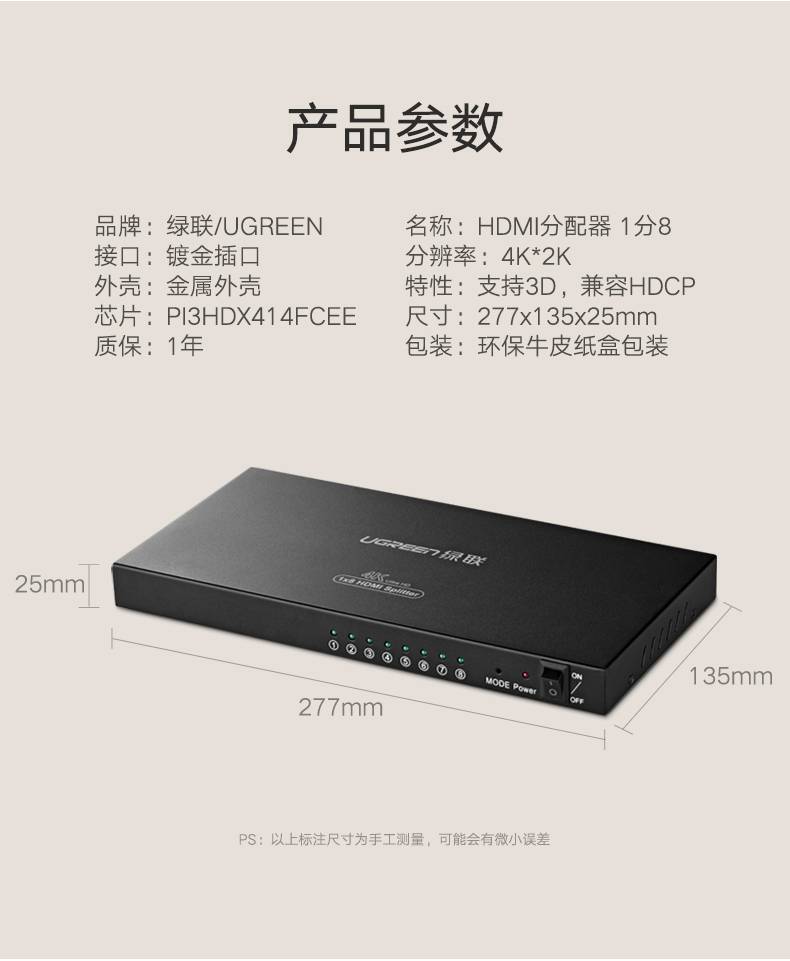

产品参数
品牌：Ugreen绿联
型号：40203
名称：HDMI分配器一进八出
PI3HDX414FCEEX芯片
PI3HDX414FCEEX有源驱动开关解决方案针对基于HDMI/DVI标准和TMDS信号处理的高分辨率视频网络。
PI3HDX414FCEEX是一个有源单TMDS信道到四个TMDS信道分离器和具有Hi-Z输出的DeMux。该设备将差分信号驱动到四个视频显示单元。它提供可控制的输出摆动电平，可通过引脚控制或I2C控制进行控制，具体取决于模式选择引脚。该解决方案还提供了一种独特的高级预加重技术，以增加上升和下降时间。
3.4Gbps的最大HDMI/DVI数据速率提供了4K HDTV和PC图形产品所需的1920×1080@60Hz分辨率或4K@30Hz分辨率。对于PC图形应用程序，该设备位于驾驶员侧，可在多个显示单元（如PC LCD监视器、投影仪、电视等）之间切换。PI3HDX414确保将高带宽视频流从PC图形源传输到终端显示单元。它还将提供增强的ESD/EOS保护，这是当今许多消费视频网络所需要的。
功能特征
1、 支持高达3.4Gbps TMDS串行链路，符合HDMI 1.4b要求
2、 HDMI1.4b 1对4有源分路器和解复用器，最高340 MHz TMDS时钟频率
3、 交流和直流耦合差分信号输入
4、 可配置TMDS输出信号调节设置，用于端口选择、预加重、电压摆动、回转率控制
5、 内置时钟检测器支持静噪模式
6、 高度可配置的8步接收机均衡设置，从2.5 dB到20 dB
7、 支持接收机静噪模式，带有低功耗模式的时钟信道检测器
8、 用于活动输出端口检测和管理的HPD信号检测
9、 通过引脚捆扎或I2C模式编程控制的控制状态寄存器
10、 连接器I/O引脚上的ESD保护：8KV触点和2KV HBM
11、 3.3V单电源
12、 包装（无铅和绿色）：LQFP80（FCE80）

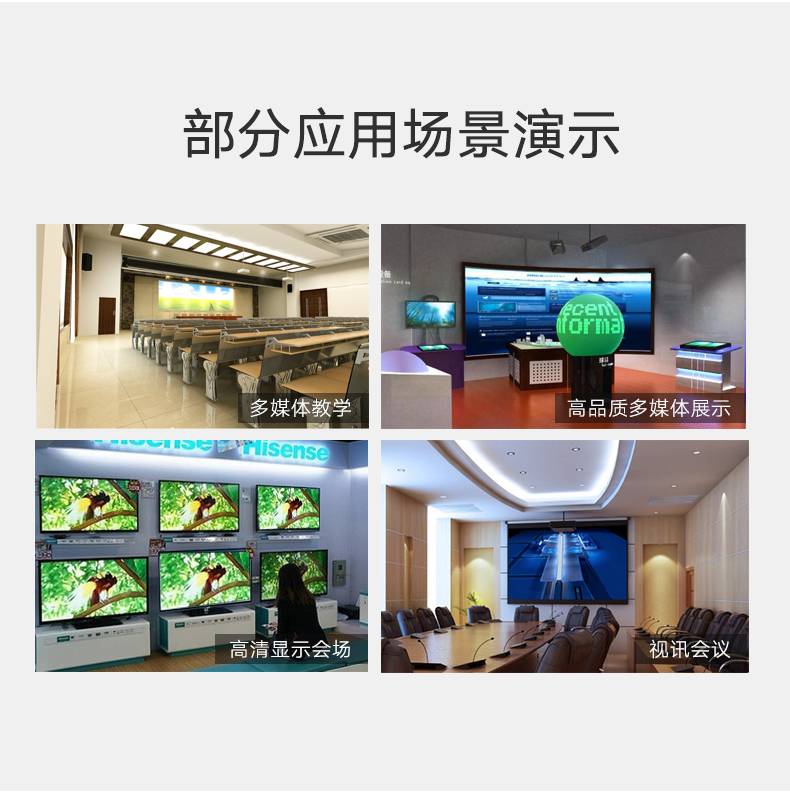

应用
1、 HDMI外围设备
2、 墙壁多屏显示器
3、 笔记本电脑和底座
4、 电视、监视器和机顶盒
