Frp是一款高性能的反向代理软件，可以帮助用户轻松地将内网服务映射到公网上，从而实现内网穿透。它支持TCP、UDP、HTTP、HTTPS等多种协议，可以在不同的操作系统上运行，包括Windows、Linux、MacOS等。frp的主要特点是易于配置、高效稳定、安全可靠，因此被广泛应用于各种场景，如远程办公、服务器管理、游戏加速等

1.Frp内网穿透实现SSH访问内网主机

Frp角色	网络类型	IP地址
Frps–frp服务端	外网(公网)	某个不知名的公网IP
Frpc–frp客户端	内网(局域网)	192.168.65.3

需要注意的是💻frpc(frp客户端一定需要能够访问外网)

根据不同的系统架构选择不同的安装包，从 frp下载链接上下载合适的安装包.由于生产环境大多都是Linux系统架构，所以使用的安装包为:frp_0.21.0_linux_amd64.tar.gz

配置步骤如下：

参考链接

官网：http://gofrp.org 下载：https://github.com/fatedier/frp/releases 教程：frp中文文档 https://github.com/fatedier/frp/blob/master/README_zh.md 示例：frps.ini服务端,全配置参数 https://github.com/fatedier/frp/blob/master/conf/frps_full.ini 示例：frpc.ini客户端,全配置参数 https://github.com/fatedier/frp/blob/master/conf/frpc_full.ini

1.1 下载frp安装包

需要在frps和frpc中下载安装包并解压

[root@localhost ~]# wget https://github.com/fatedier/frp/releases/download/v0.21.0/frp_0.21.0_linux_amd64.tar.gz [root@localhost ~]# tar -xzvf frp_0.21.0_linux_amd64.tar.gz [root@localhost ~]# mv frp_0.21.0_linux_amd64 frp [root@localhost ~]# cd frp

1.2 配置frps

修改配置文件frps.ini，默认配置如下：

[common] bind_port = 7000 #frp服务端端口（必须）

启动frps

[root@localhost ~]# nohup /root/frp/frps -c /root/frp/frps.ini & `此命令会自动生成nohup.out的日志文件 [root@localhost ~]# tf nohub.out 2023/06/25 10:20:57 [I] [service.go:130] frps tcp listen on 0.0.0.0:7000 2023/06/25 10:20:57 [I] [root.go:207] Start frps success 2023/06/25 10:21:19 [I] [service.go:319] client login info: ip [171.83.124.30:44592] version [0.21.0] hostname [] os [linux] arch [amd64] 2023/06/25 10:21:19 [I] [proxy.go:217] [d299621f0f84ee5b] [ssh] tcp proxy listen port [6666] 2023/06/25 10:21:19 [I] [control.go:335] [d299621f0f84ee5b] new proxy [ssh] success 2023/06/25 10:22:03 [I] [proxy.go:87] [d299621f0f84ee5b] [ssh] get a new work connection: [171.83.124.30:44592] ......

使用System管理frps

[root@localhost ~]# yum install systemd [root@localhost ~]# vi /usr/lib/systemd/system/frps.service [Unit] Description=Frp Server Service After=network.target [Service] Type=simple # 如果只有单个 root 用户，必须指定为 root，否则使用默认的 nobody 即可 # User=nobody 报错：code=exited, status=203/EXEC frp User=root Restart=on-failure RestartSec=5s # 路径修改 ExecStart=/root/frp/frps -c /root/frp/frps.ini LimitNOFILE=1048576 [Install] WantedBy=multi-user.target [root@localhost ~]# systemctl daemon-reload [root@localhost ~]# systemctl restart frps.service [root@localhost ~]# systemctl status frps.service

1.3 配置frpc

在客户端机器上配置文件frpc.ini,配置如下:

[common] server_addr = 某个不知名的公网IP #frp服务端地址，可以填ip或者域名，这里假设为我的公网IP server_port = 7000 #frp服务端端口，即填写服务端配置中的 bind_port [ssh] #这个名称具有唯一性,如果需要映射多台局域网主机.需要设置出差异性 type = tcp #连接类型，填tcp或udp local_ip = 127.0.0.1 #填127.0.0.1或内网ip都可以 local_port = 22 #需要转发到的端口，ssh端口是22 remote_port = 6666 #frp服务端的远程监听端口，即你访问服务端的remote_port就相当于访问客户端的 local_port，如果填0则会随机分配一个端口

启动frpc

[root@localhost ~]# nohup /root/frp/frpc -c /root/frp/frpc.ini & `此命令会自动生成nohup.out的日志文件 [root@localhost ~]# tf nohub.out 2023/06/25 10:21:19 [I] [proxy_manager.go:310] proxy added: [ssh] 2023/06/25 10:21:19 [I] [proxy_manager.go:333] visitor removed: [] 2023/06/25 10:21:19 [I] [proxy_manager.go:342] visitor added: [] 2023/06/25 10:21:19 [I] [control.go:246] [d299621f0f84ee5b] login to server success, get run id [d299621f0f84ee5b], server udp port [0] 2023/06/25 10:21:19 [I] [control.go:169] [d299621f0f84ee5b] [ssh] start proxy success

使用System管理frpc

[root@localhost ~]# yum install systemd [root@localhost ~]# vi /usr/lib/systemd/system/frpc.service [Unit] Description=Frp Server Service After=network.target [Service] Type=simple # 如果只有单个 root 用户，必须指定为 root，否则使用默认的 nobody 即可 # User=nobody 报错：code=exited, status=203/EXEC frp User=root Restart=on-failure RestartSec=5s # 路径修改 ExecStart=/root/frp/frpc -c /root/frp/frpc.ini LimitNOFILE=1048576 [Install] WantedBy=multi-user.target [root@localhost ~]# systemctl daemon-reload [root@localhost ~]# systemctl restart frpc.service [root@localhost ~]# systemctl status frpc.service

1.4 连接远程主机

ssh -p 6000 username@server_addr 登录的主机密码是局域网机器的密码而不是公网的密码  配置frp一定要允许对应端口的流量通过，不然frp的流量是无法通过防火墙

2.Frp内网穿透实现Web页面的穿透

Frp角色	网络类型	IP地址
Frps–frp服务端	外网(公网)	某个不知名的公网IP
Frpc–frp客户端	内网(局域网)	192.168.65.3

需要注意的是💻frpc(frp客户端一定需要能够访问外网)

2.1 配置frps

[root@localhost ~]# cd frp/ [root@localhost frp]# cat frps.ini [common] # 用于客户端和服务端连接的端口，自己指定 bind_port = 7342 # 用于客户端和服务端连接的口令，自己指定 token = frpstest # 服务端仪表板的端口，自己指定 dashboard_port = 7343 # 打开仪表板页面登录的用户名和密码 dashboard_user = username dashboard_pwd = password # 这个端口就是服务器开放到外网的，业务端口 vhost_http_port = 8081 [root@localhost frp]# systemctl restart frps && systemctl status frps

可以使用http://公网ip:7343访问仪表盘，登录时会需要你输入用户名和密码

2.2 配置frpc

[root@localhost frp]# cat frpc.ini [common] # FRP服务器IP，改为自己的服务器IP server_addr = 某个不知名的公网IP # FRP服务器bind_port端口 server_port = 7342 authentication_method = token token = frpstest  [web] type = http local_ip = 127.0.0.1 local_port = 80 remote_port = 8081 # FRP服务器IP，可以不需要域名 custom_domains = 某个不知名的公网IP [root@localhost frp]# systemctl restart frpc.service [root@localhost ~]# cd /usr/local/nginx/ [root@localhost nginx]# ls conf html sbin [root@localhost nginx]# cd html/ [root@localhost html]# echo "hello frpservice,i am frpclient,my ip is 192.168.65.3" > index.html

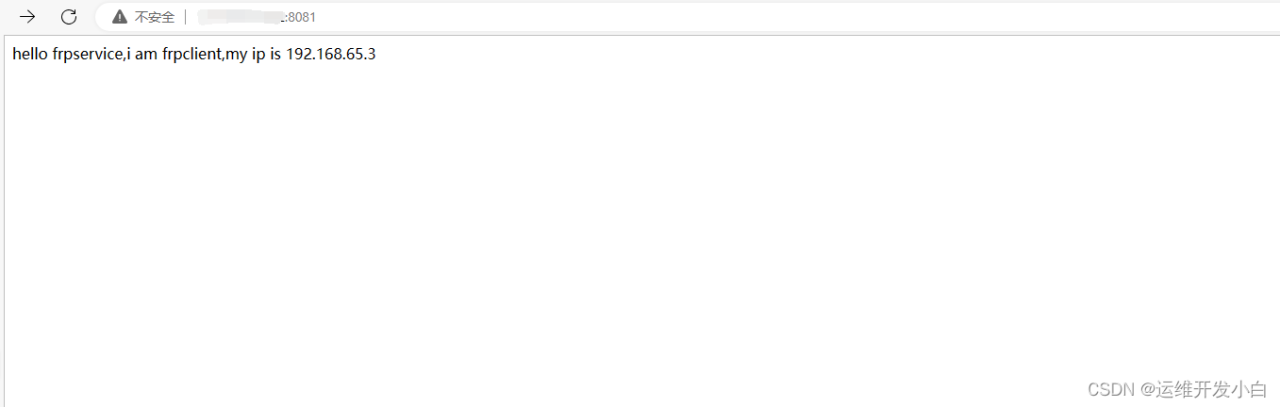

2.3 使用浏览器访问目标网站

`目标网站 http://某个不知名公网IP:8081

Frp内网穿透插图1

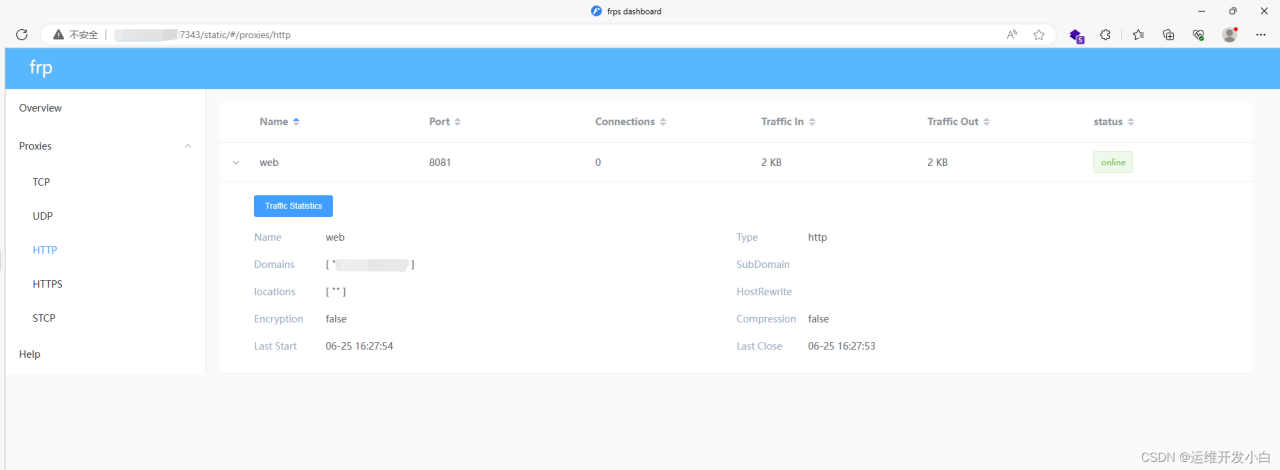

2.4 观察仪表盘上流量

Frp内网穿透插图2

3.Frp内网穿透实现Https传输

Frp角色	网络类型	IP地址
Frps–frp服务端	外网(公网)	某个不知名的公网IP
Frpc–frp客户端	内网(局域网)	192.168.65.3

需要注意的是💻frpc(frp客户端一定需要能够访问外网)

3.1 前提准备

3.1.1 Frps安装Nginx

Nginx二进制安装脚本

#!/bin/bash nginx -V >> /dev/null 2>&1 if [ $? -ne 0 ];then # 下载Nginx二进制软件包 result=$(find / -name "nginx-1.22.0.tar.gz" 2>/dev/null) # 判断是否找到文件 if [ -z "$result" ]; then wget http://nginx.org/download/nginx-1.22.0.tar.gz fi # 编译安装Nginx # 下载相关依赖包 yum -y install gcc pcre pcre-devel zlib zlib-devel openssl openssl-devel cd /usr/local/ find / -name nginx-1.22.0.tar.gz -type f -print0 | xargs -0 -I {} tar -xzf {} # 这个命令的作用是在整个文件系统中查找nginx-1.22.0.tar.gz的文件,并将其解压缩到/usr/local/目录下 # 其中 -type f选项用于限制查找的结果只包含文件,而不包括目录 # -print0选项用于在查找结果之间使用null字符分割符,以避免文件名中包含空格等特殊字符导致的问题 # xargs命令的-0选项用于告诉他们使用null字符作为分隔符 cd groupadd nginx useradd -g nginx -s /bin/nologin nginx mkdir -p /var/run/nginx/ mkdir -p /data/log/nginx/ mkdir -p /usr/local/run/ mkdir -p /var/temp/nginx/ mkdir -p /var/temp/nginx/ mkdir -p /path/to/ mkdir -p /var/run/nginx/sbin/ cd /usr/local/nginx-1.22.0/ ./configure --prefix=/usr/local/nginx --pid-path=/var/run/nginx/nginx.pid --lock-path=/var/lock/nginx.lock --error-log-path=/data/log/nginx/error.log --http-log-path=/data/log/nginx/access.log --with-http_gzip_static_module --http-client-body-temp-path=/var/temp/nginx/client --http-proxy-temp-path=/var/temp/nginx/proxy --http-fastcgi-temp-path=/var/temp/nginx/fastcgi --http-uwsgi-temp-path=/var/temp/nginx/uwsgi --http-scgi-temp-path=/var/temp/nginx --with-http_stub_status_module --with-http_ssl_module make && make install # 创建环境变量 echo "export PATH=\"/usr/local/nginx/sbin:\$PATH\"" >> /etc/profile # 加载环境变量 source /etc/profile cd /usr/local/nginx/sbin/ # 启动nginx ./nginx -c /usr/local/nginx/conf/nginx.conf ./nginx -s reload # 制作软链接 ln -s /usr/local/nginx/sbin/nginx /usr/bin/nginx # 检查是否安装成功 if [ ! -f /usr/sbin/lsof ];then yum -y install lsof fi lsof -i:80 | grep "nginx" >> /dev/null 2>&1 if [ $? -ne 0 ];then echo "----------Nginx未成功安装,请查看详细报错信息--------------" else echo "-------------------Nginx成功安装-------------------" rm -rf /usr/local/nginx-1.22.0/ fi fi

3.1.2 备案域名和SSL证书申请

由于学习用途,就暂时不申请域名和SSL证书 使用脚本生成SSL证书(此证书不被认可,不可做真实生产环境),如果有域名就需要将公网IP地址替换成域名

#!/bin/bash if [ ! -f "/bin/openssl" ];then yum -y install openssl fi . /etc/init.d/functions  CERT_INFO=([00]="/O=heaven/CN=ca.god.com" \ [01]="cakey.pem" \ [02]="cacert.pem" \ [03]=2048 \ [04]=3650 \ [05]=0 \ [10]="/C=CN/ST=hubei/L=wuhan/O=Gizaworks/CN=某个不知名的公网IP(备案域名)" \ [11]="master.key" \ [12]="master.crt" \ [13]=2048 \ [14]=365 [15]=1 \ [16]="master.csr" \ [20]="/C=CN/ST=hubei/L=wuhan/O=Gizaworks/CN=某个不知名的公网IP(备案域名)" \ [21]="slave.key" \ [22]="slave.crt" \ [23]=2048 \ [24]=365 \ [25]=2 \ [26]="slave.csr" )  COLOR="echo -e \\E[1;32m" END="\\E[0m" DIR=/usr/local/nginx/ssl mkdir -p $DIR cd $DIR  for i in {0..2};do if [ $i -eq 0 ] ;then openssl req -x509 -newkey rsa:${CERT_INFO[${i}3]} -subj ${CERT_INFO[${i}0]} \ -set_serial ${CERT_INFO[${i}5]} -keyout ${CERT_INFO[${i}1]} -nodes -days ${CERT_INFO[${i}4]} \ -out ${CERT_INFO[${i}2]} &>/dev/null  else openssl req -newkey rsa:${CERT_INFO[${i}3]} -nodes -subj ${CERT_INFO[${i}0]} \ -keyout ${CERT_INFO[${i}1]} -out ${CERT_INFO[${i}6]} &>/dev/null  openssl x509 -req -in ${CERT_INFO[${i}6]} -CA ${CERT_INFO[02]} -CAkey ${CERT_INFO[01]} \ -set_serial ${CERT_INFO[${i}5]} -days ${CERT_INFO[${i}4]} -out ${CERT_INFO[${i}2]} &>/dev/null fi $COLOR"**************************************生成证书信息**************************************"$END openssl x509 -in ${CERT_INFO[${i}2]} -noout -subject -dates -serial echo done chmod 600 *.key action "证书生成完成"

3.1.3 Nginx监听443端口

server { listen 80; server_name localhost; return 301 https://$host$request_uri; # 用户使用http访问会自动跳转到https } server { listen 443 ssl; # 监听端口 server_name localhost; # 监听主机  ssl_certificate /usr/local/nginx/ssl/cacert.pem; # SSL证书路径 ssl_certificate_key /usr/local/nginx/ssl/cakey.pem; # SSL证书私钥路径  ssl_session_cache shared:SSL:1m; # SSL会话缓存时间 ssl_session_timeout 5m; # SSL超时时间  ssl_protocols TLSv1 TLSv1.1 TLSv1.2; ssl_ciphers HIGH:!aNULL:!MD5; # 用于指定加密算法,HIGH:!aNULL:!MD5表示高强度加密算法 ssl_prefer_server_ciphers on; # 表示优先使用服务器端指定的加密算法  location / { proxy_pass http://127.0.0.1:8081; # proxy_set_header：是Nginx中的一个指令,用于设置HTTP请求头中的变量值.它的作用就是在Nginx作为反向代理服务器时,将客户端请求中的某些HTTP头信息传递给后端服务器 # 这样可以让后端服务器获取到客户端真实IP地址,协议类型,请求方法等信息,从而更好的处理请求 proxy_set_header X-Forwared-For $proxy_add_x_forwarded_for; # 将客户端的真实IP地址添加到请求头中的X-Forwarded-For字段中,以便后端服务器获取客户端的真实IP地址 proxy_set_header Host $host; # 将请求头中的Host字段设置为反向代理服务器的主机名,以便后端服务器正确处理请求 proxy_set_header X-Nginx-Proxy true; # 设置请求头中X-Nginx-Proxy字段为true,以便后端服务器判断请求是否来在Nginx反向代理服务器 proxy_set_header Upgrade $http_upgrade; # 将请求头中的Upgrade字段设置为$http_upgrade变量的值,以便支持WebSocket等协议的升级 proxy_set_header Conection "upgrade"; # 将请求头中的Connection字段设置为"upgrad",以便支持WebSocket等协议的升级 proxy_max_temp_file_size 0; proxy_redirect off; proxy_read_timeout 240s; proxy_http_version 1.1; } error_page 500 502 503 504 /50x.html; location = /50x.html { root /usr/share/nginx/html; } }

3.2 配置Frpc

[root@localhost frp]# vim frpc.ini [common] # FRP服务器IP，改为自己的服务器IP server_addr = 47.113.225.222 # FRP服务器bind_port端口 server_port = 7342 authentication_method = token token = frpstest  [web] type = http local_ip = 127.0.0.1 local_port = 80 remote_port = 8081 # FRP服务器IP，可以不需要域名 custom_domains = 47.113.225.222  [webs] type = https local_ip = 127.0.0.1 local_port = 443 remote_port = 8081 # FRP服务器IP，可以不需要域名 custom_domains = 47.113.225.222  [ssh] type = tcp local_ip = 127.0.0.1 local_port = 22 remote_port = 6666  [root@localhost frp]# systemctl restart frpc.service
