前言

一直以来,对于NAS用户来说,如何在外网访问家中的NAS,都是一个很重要的问题。

只有随时随地能访问NAS,才能完全发挥出NAS的全部作用。

一般情况下,我们大多数人使用的家用宽带都没有ipv4公网ip,家中的NAS处于自家路由器的局域网内,是无法从局域网之外直接访问的。如果我们想让NAS在家外也可以访问,就需要对家里的局域内网进行穿透。

之前已经为大家整理过群晖和爱速特平台的几种外部访问方式,估计也有很多朋友和我一样在双11、双12期间新入手了威联通NAS,也需要一份威联通平台的内网穿透攻略。

在这里,依次向大家介绍4种我在威联通NAS上使用过的内网穿透方法,供大家收藏查阅。

本文相关硬件

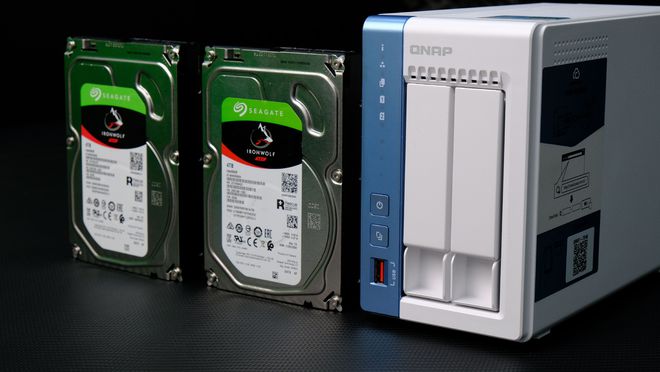

这里我使用的NAS是最近刚入手的威联通的TS-262C,硬盘为之前买的希捷酷狼。

威联通NAS外网访问手把手教程:操作超简单!插图1

1.威联通TS-262C

这是威联通最新发布的双盘位NAS,CPU为Intel celeron N4505处理器。

与上一代双盘位NAS主流采用的Intel celeron J4025对比,两者均是 2 核心 2 线程处理器,但是 N4505是10nm制程,J4125是14nm制程,新制程性能提升明显:

威联通NAS外网访问手把手教程:操作超简单!插图2

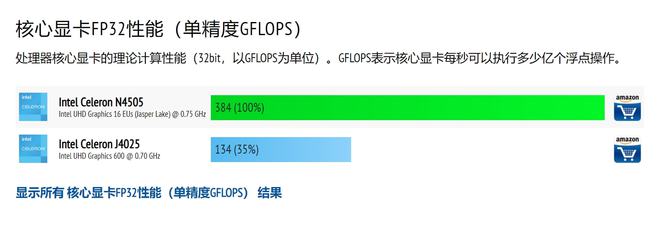

而N4505最亮眼之处为核显,相较于J4025提升187%,这已经不止是翻倍的提升了。

威联通NAS外网访问手把手教程:操作超简单!插图3

2.硬盘:希捷酷狼4T NAS专用盘

这里给TS-262C搭配的希捷酷狼硬盘,是从之前的黑群晖NAS上拆下来的。酷狼全系硬盘均采用 CMR(传统磁记录)技术,相比较 SMR(叠瓦式磁记录) 而言,寿命更长、性能更强,更适合作为NAS硬盘使用。 此外,希捷酷狼系列独家的AgileArray 技术针对硬盘在 NAS 网络存储环境进行了优化,更适合长时间高负载读写的NAS环境。

作为专业的NAS硬盘,希捷酷狼拥有先进的硬盘电源管理方案,支持在多盘位环境中实现硬盘的双面平衡和RAID优化。通过内置旋转振动(RV)传感器,可以让硬盘在多盘位的NAS硬盘盒中保持长时间稳定运行。
希捷酷狼还在威联通NAS中内置了酷狼健康管理(IHM)软件,它专为管理希捷酷狼和酷狼 Pro 的健康而研发,可以有效实现预防、干预和恢复功能,实时保护硬盘的数据安全。另外,自 2020 年 9 月份起,希捷全线的酷狼和酷狼 Pro系列硬盘均会赠送3 年内免费原厂数据救援服务1 次,数据安全更有保障。

以下开始教程正文

一、Link

Link是威联通官方提供的内网穿透服务,完全免费,其地位和群晖上的QuickConnect一样,设置完成后支持我们随时随地通过输入域名来访问NAS——但是访问效果根据网络环境不同,差异挺大。

启用方式:

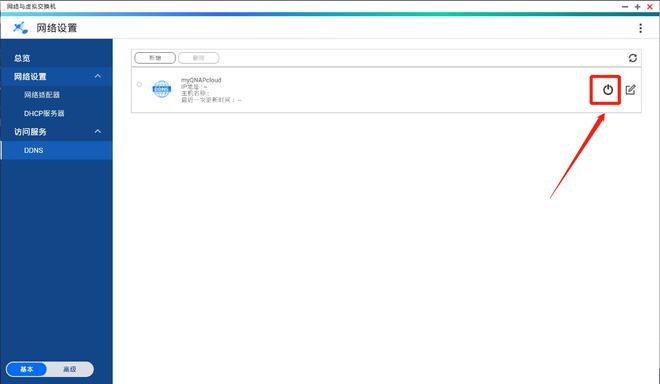

1.依次点击 控制台——网络&文件服务——网络与虚拟交换机——DDNS,打开myQNAPcloud云服务,然后点击红圈内的“启用”按钮。

威联通NAS外网访问手把手教程:操作超简单!插图4

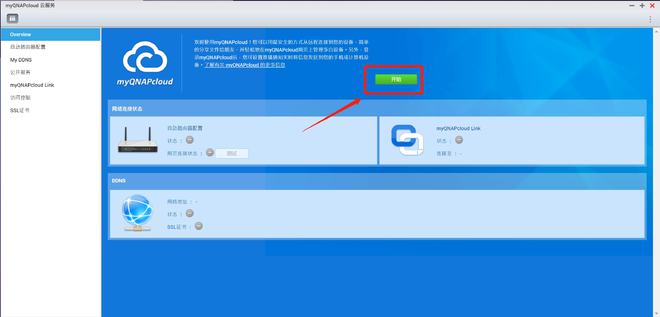

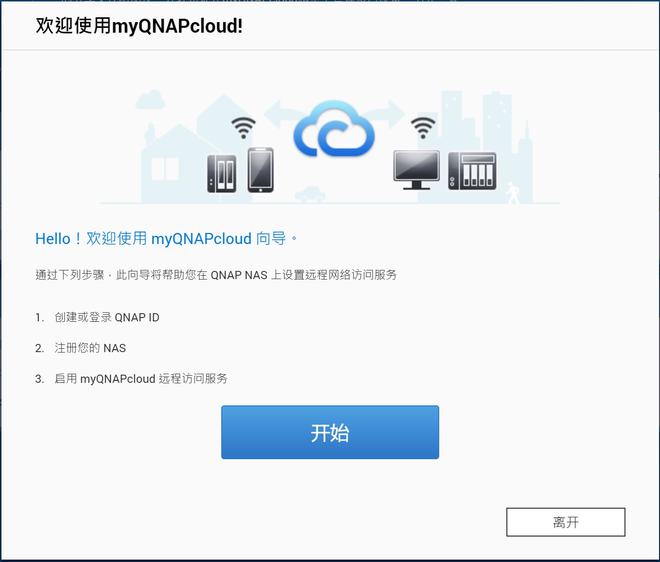

2.点击红圈内的“开始”按钮

威联通NAS外网访问手把手教程:操作超简单!插图5

威联通NAS外网访问手把手教程:操作超简单!插图6

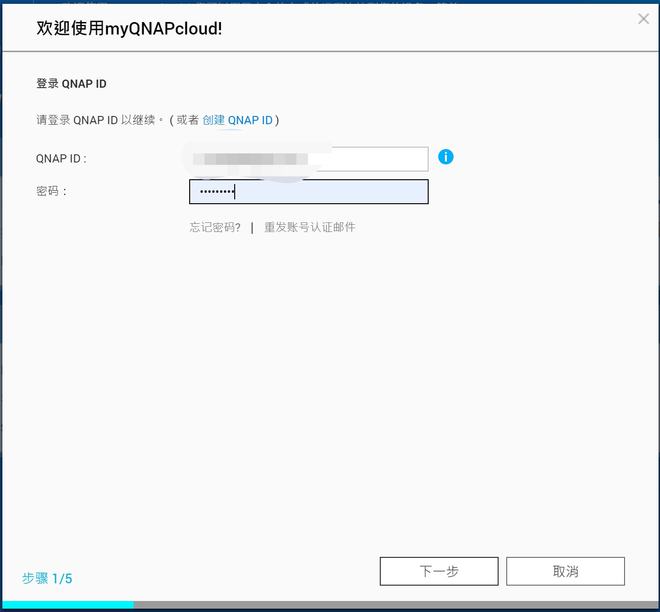

3.这里需要我们登陆自己的QNAP账号,如果没有的话可以注册一个。

威联通NAS外网访问手把手教程:操作超简单!插图7

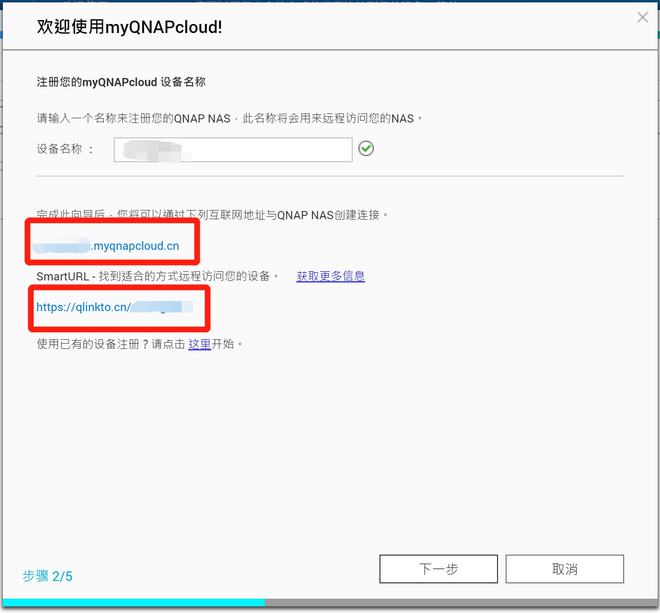

接下来设置一下这台设备的名称,同时这也是我们用来访问NAS的前置域名:

威联通NAS外网访问手把手教程:操作超简单!插图8

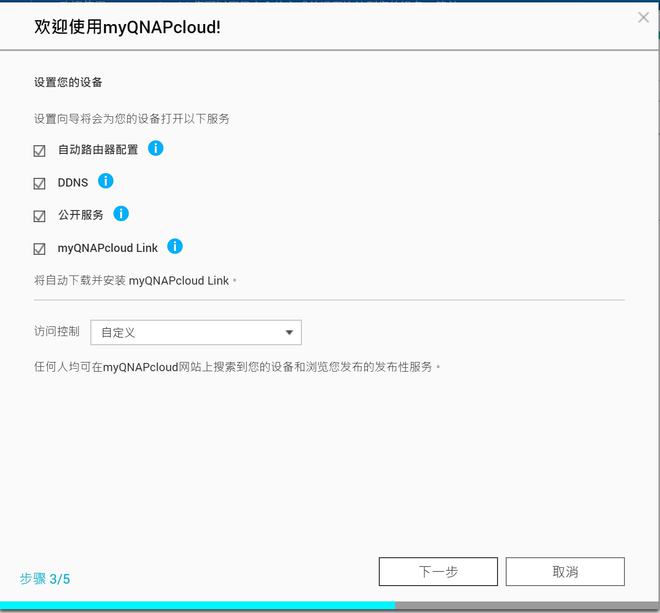

接下来打开图中的以下服务后,点击下一步。

威联通NAS外网访问手把手教程:操作超简单!插图9

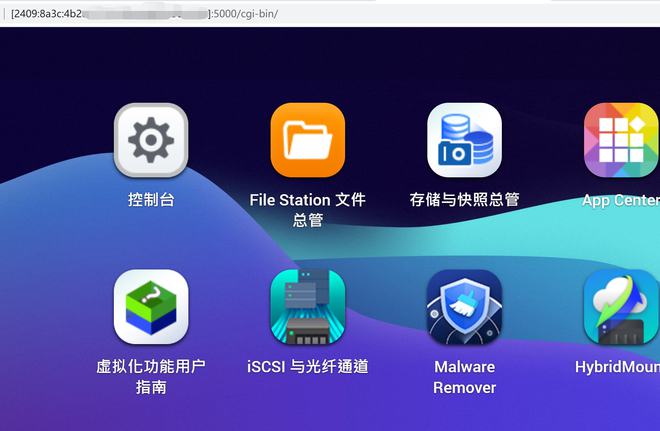

4.稍等片刻后,我们就可以通过刚才显示的设备名+myqnapcloud.cn来访问自己的威联通NAS网页管理页面了:

威联通NAS外网访问手把手教程:操作超简单!插图10

因为我的TS-262C有公网ipv6地址,所以自动进行了DDNS转发,访问类型为两个ipv6地址之间的直连,速度还是挺快的,能跑满宽带的上行带宽上限。

实测没有ipv6或者ipv4公网地址的情况下,访问只能通过威联通的服务器进行中继转发,和群晖的QuickConnect一样,还是比较慢的,上传下载速度都只有每秒几百K的样子,也就只能实现简单的管理与设置功能吧。

不过再怎么说这也是厂商免费提供的服务,而且随着ipv6地址越来越普及,大多数情况下还是可以用的。

二、Zerotier One

zerotier one是大家已经耳熟能详的异地组网方案了,可以将分属于不同局域网内的设备组成一个虚拟局域内网,我们在使用虚拟内网里的设备时,只需要和真正的局域网内一样,使用IP+端口的方式就能轻松互相访问,在设备均使用同一运营商,比如移动宽带的情况下,访问速度可以跑满宽带的上行带宽,非常强大。

威联通NAS外网访问手把手教程:操作超简单!插图11

使用zerotier one进行内网穿透,其优点是部署方便,不需要自己架设中继服务器,只需要在NAS中安装相应套件,然后在经常使用的电脑、手机上安装相应的zerotier one客户端即可,既免费又稳定,强烈推荐。

但是需要说明的是zerotier one在面对一些防火墙限制较强的专网,以及跨运营商之间访问时,有可能存在打洞效果不好无法直连,只能经过中继转发的情况,存在一定的局限性。

使用zerotier进行内网穿透的操作步骤如下:

1.注册zerotier one

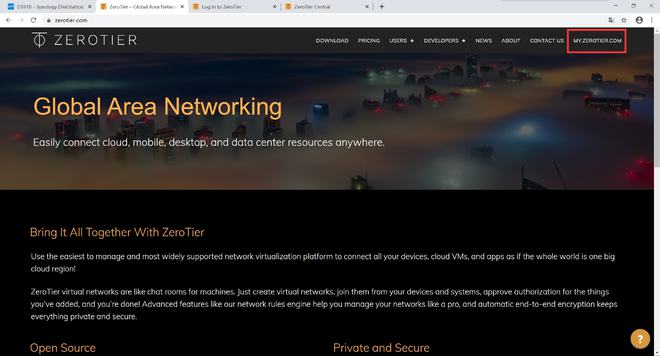

①首先访问zerotier one官网,然后点击右上角的“MY.ZEROTIER.COM”。

威联通NAS外网访问手把手教程:操作超简单!插图12

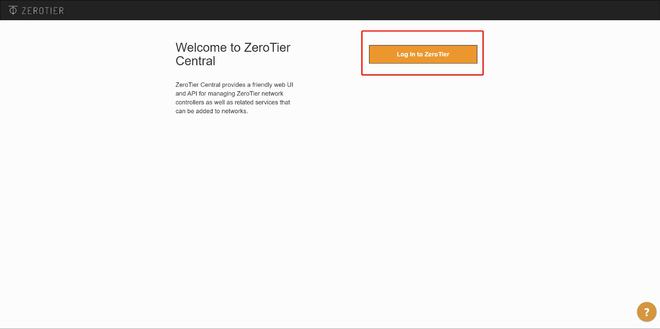

②点击log in,进入登录页面

威联通NAS外网访问手把手教程:操作超简单!插图13

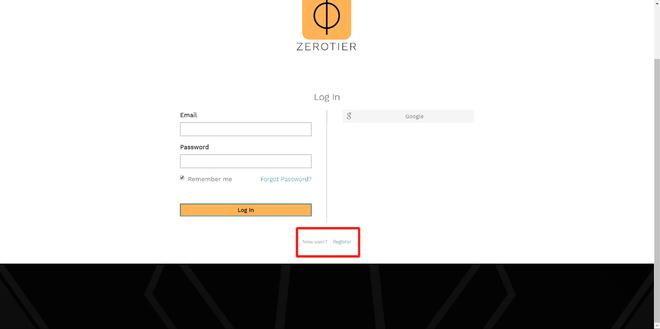

③如果之前已经注册账号的话,这里就可以直接登录了,新用户需要点击红框内的“Register”进行注册。

威联通NAS外网访问手把手教程:操作超简单!插图14

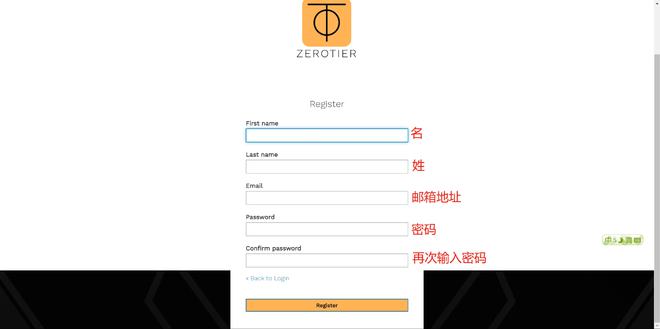

④根据下图的提示输入注册信息,注意这里不支持中文,可以用拼音字母输入姓名。

威联通NAS外网访问手把手教程:操作超简单!插图15

填写完成后点击最底下黄色“Register”完成注册。

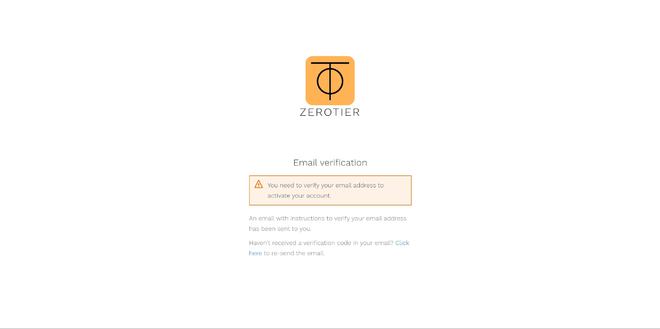

⑤点击注册后,会出现这个页面,接下来需要登录我们刚才填入的注册邮箱,确认注册信息。

威联通NAS外网访问手把手教程:操作超简单!插图16

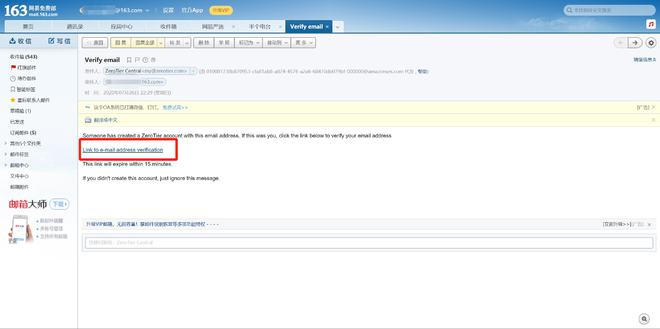

⑥在注册邮箱的收件箱内找到这封zerotier的注册邮件,直接点击红圈框出的位置即可。

威联通NAS外网访问手把手教程:操作超简单!插图17

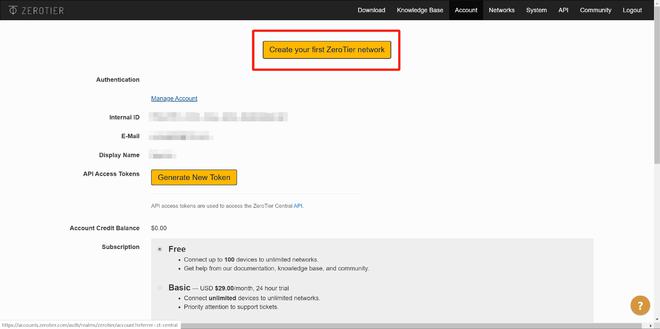

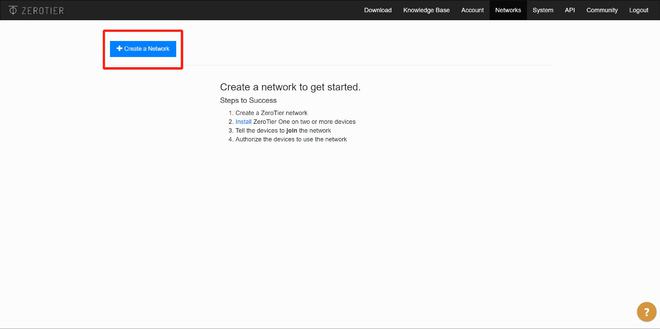

⑦跳转到这个页面后,直接点击红圈框出的按钮,开始创建zerotier虚拟内网。

威联通NAS外网访问手把手教程:操作超简单!插图18

⑧继续点击红圈位置,选择创建网络。

威联通NAS外网访问手把手教程:操作超简单!插图19

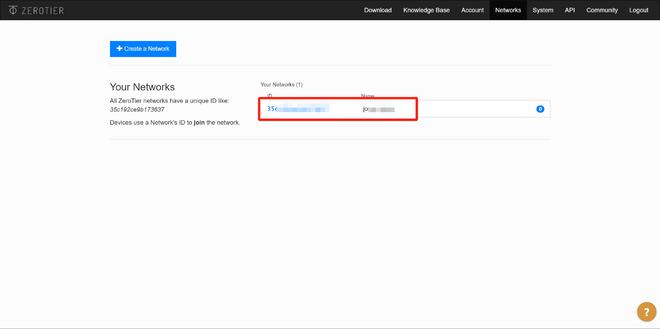

⑨创建完成后,红圈框出的就是我们已经建好的网络。此时我们需要点击进去进行管理操作。

威联通NAS外网访问手把手教程:操作超简单!插图20

⑩进入网络管理界面,这里我们选择一个方便记忆的地址池,在这里还可以点击Advanced按钮,自行定义。

至此,Zerotier One的注册工作已经完成。上图所示的网络管理界面先不要关闭,等下我们还要进入其操作。

2.NAS端安装zerotier one

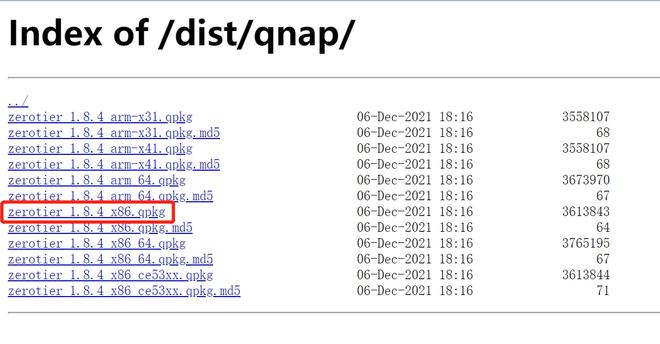

(1)首先要去zerotier one官网,根据自己威联通NAS的处理器平台下载相应平台的套件。这里因为我的TS-262C是X86平台的,所以选择红圈内的链接。

威联通NAS外网访问手把手教程:操作超简单!插图21

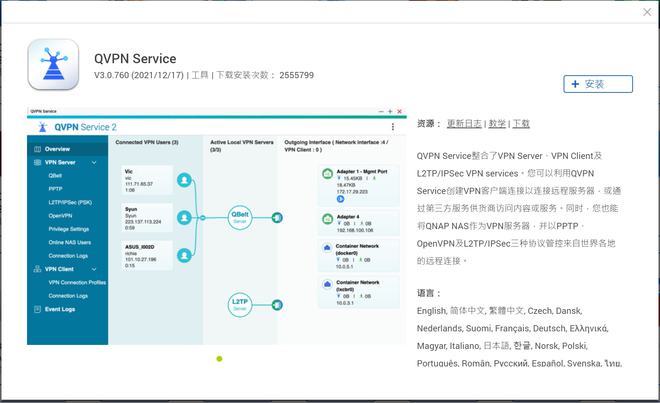

(2)进入威联通的App Center,搜索并安装下图所示软件。

威联通NAS外网访问手把手教程:操作超简单!插图22

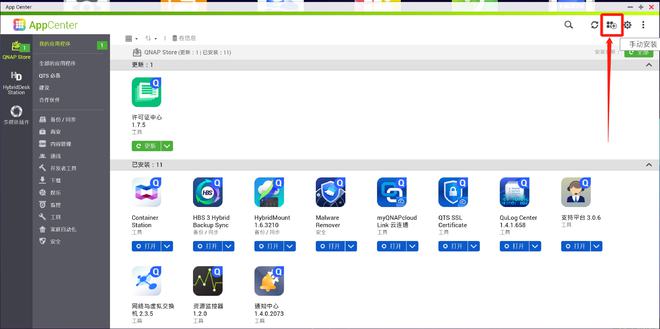

(3)进入威联通的App Center,点击右上角“手动安装”。

威联通NAS外网访问手把手教程:操作超简单!插图23

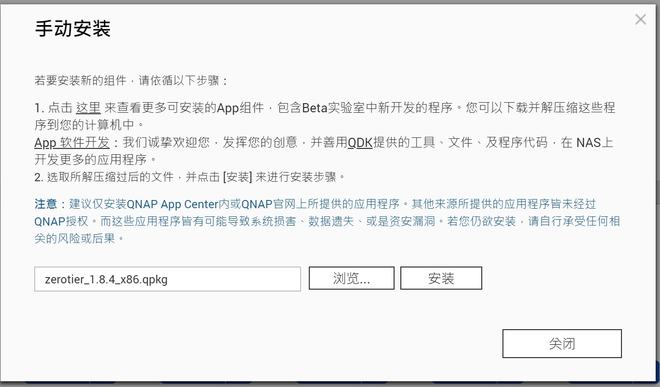

选中我们刚才下载的套件文件,选择安装。

威联通NAS外网访问手把手教程:操作超简单!插图24

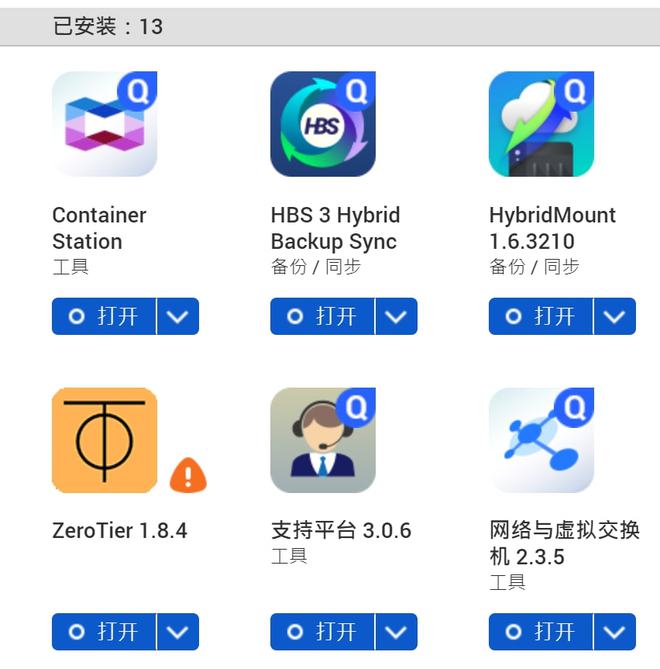

一路安装完成后,可以在已安装栏中找到Zerotier,但是和群晖平台不同,此时威联通上的Zerotier是无法点击打开的。

威联通NAS外网访问手把手教程:操作超简单!插图25

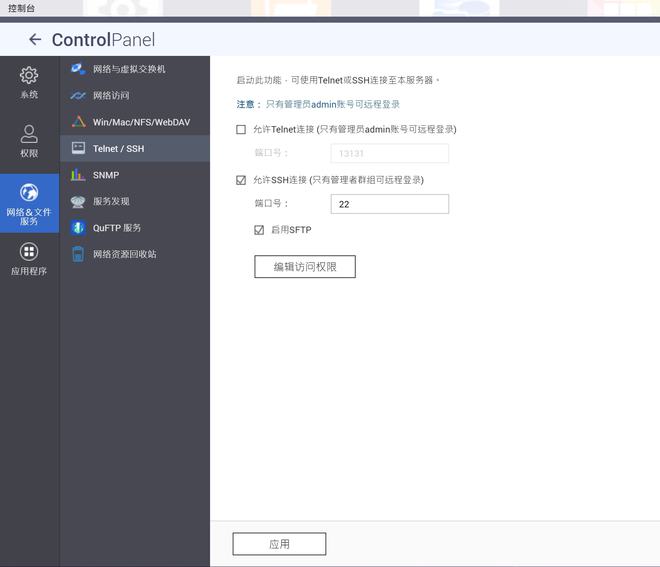

(4)依次点击 控制台——网络&文件服务——Telnet/SSH,打开威联通的SSH功能,允许SSH连接:

威联通NAS外网访问手把手教程:操作超简单!插图26

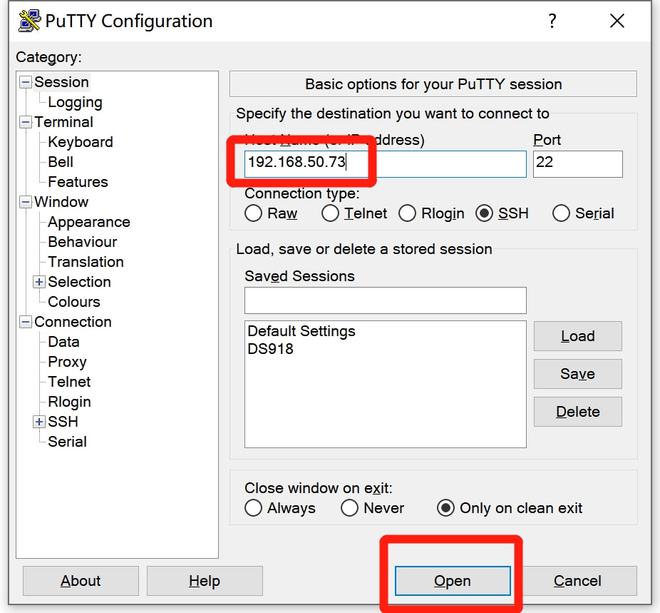

(5)使用putty这个软件,在图中所示位置输入NAS的IP地址,然后点击“OPEN”。

威联通NAS外网访问手把手教程:操作超简单!插图27

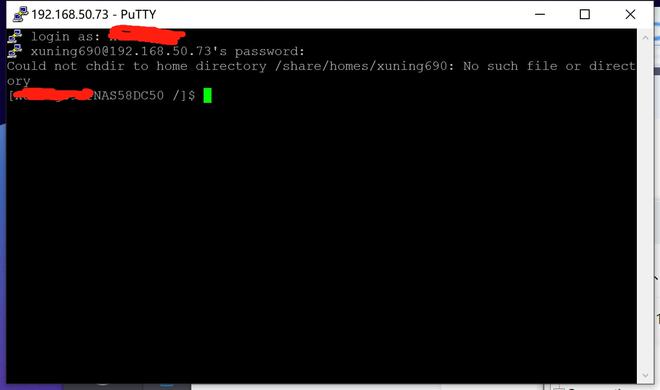

输入威联通NAS的用户名和密码,然后直接回车即可登陆。

威联通NAS外网访问手把手教程:操作超简单!插图28

这里注意输入密码的时候屏幕上默认是看不到的,所以不用担心出故障,输完密码直接回车即可。

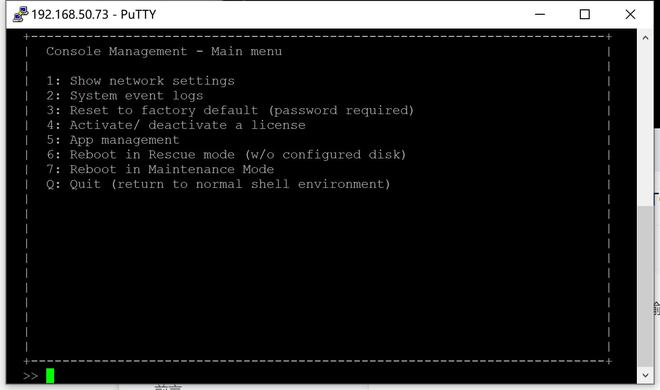

(6)输入命令 sudo -i并再次输入密码,尝试获取管理员权限。接下来会进入以下图形界面:

威联通NAS外网访问手把手教程:操作超简单!插图29

输入Q,退出该页面,接下来输入代码:

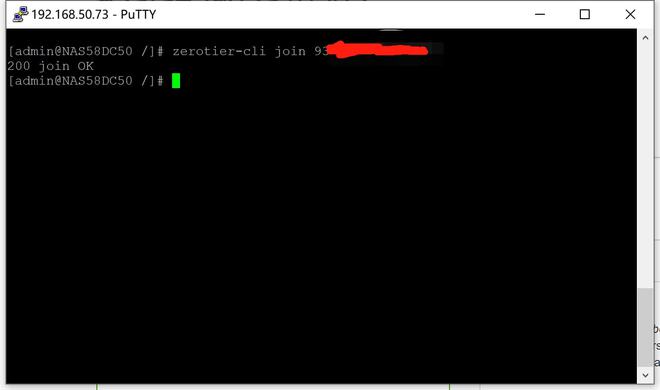

zerotier-cli join 你的zerotier网络ID

威联通NAS外网访问手把手教程:操作超简单!插图30

当显示200 join OK时,即意味着这台NAS已经加入了zerotier网络。但是我们还需要返回zerotier的网页管理端对这台设备进行授权。

(7)返回刚才保留的zerotier one的网络管理界面,并刷新。

威联通NAS外网访问手把手教程:操作超简单!插图31

会发现出现了一台新的设备。在左侧方框处点一下,打上勾,就可以将这台申请入网的NAS加入到虚拟内网中了。以后我们直接使用红圈中的虚拟内网网址即可对这台NAS进行管理和使用,与在真实的局域网中的使用方法完全一致。

威联通NAS外网访问手把手教程:操作超简单!插图32

为了方便对设备进行区分和管理,可以在“short name”处自行输入设备名进行备注。

至此,zerotier one在NAS端已经安装完成。

3.PC与手机端安装zerotier

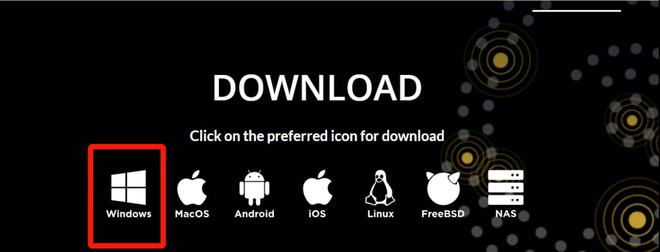

(1)下载zerotier的PC客户端。

威联通NAS外网访问手把手教程:操作超简单!插图33

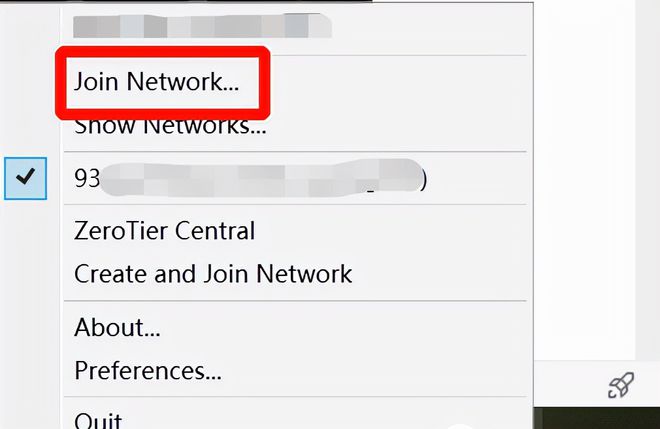

安装zerotier的客户端后,会在桌面右下角出现一个黄色的托盘图标,右键单击一下看看:

威联通NAS外网访问手把手教程:操作超简单!插图34

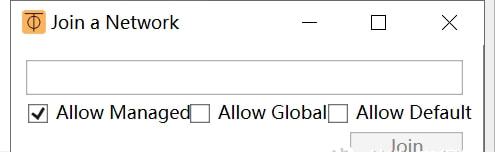

点击Join Network(加入网络),填入我们刚才申请的虚拟网络ID号,然后点击“Join”。

威联通NAS外网访问手把手教程:操作超简单!插图35

返回我们刚才进入的zerotier虚拟网络管理页面,刷新一下,给新加入的这台PC打上勾。

此时,这台PC已经和NAS处于同一虚拟网段中,我们可以直接通过ip地址对NAS进行访问,就和在家里的局域网内一样的。

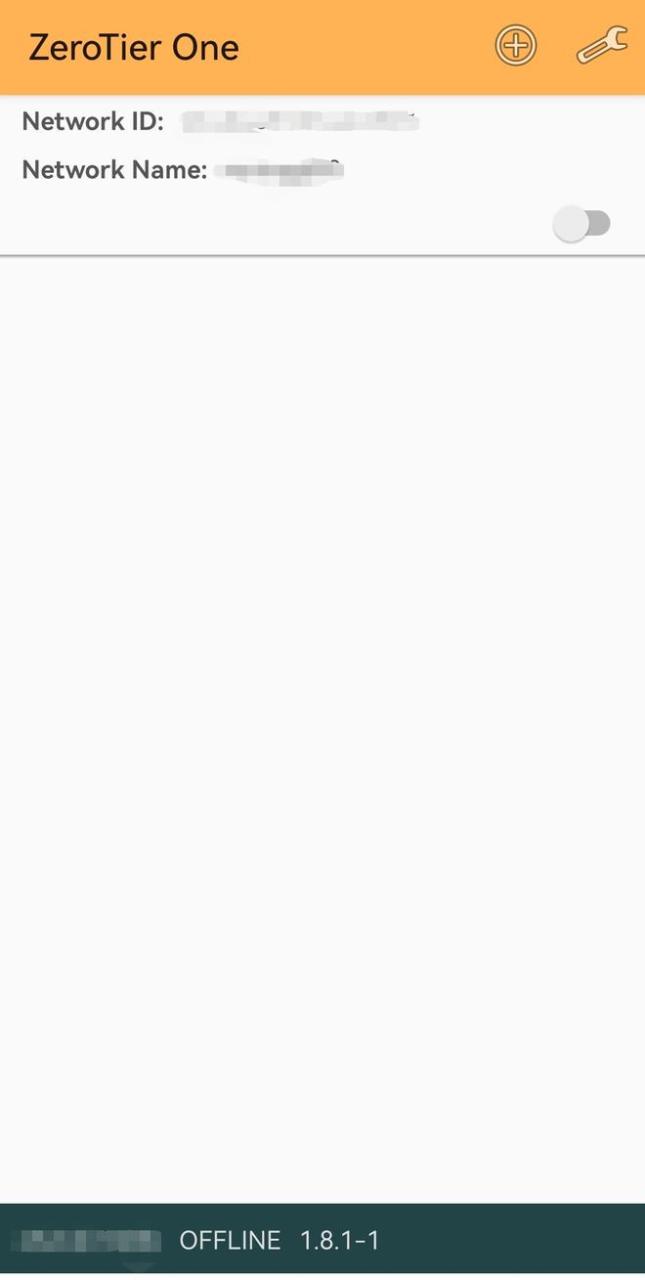

(2)手机安装zerotier客户端,与PC端的操作类似。

威联通NAS外网访问手把手教程:操作超简单!插图36

IOS系统可以直接在APP store中下载zerotier;安卓手机的APP可以在官网下载,注意观察下APK文件是能直接下载的,不需要跑到谷歌商店。。

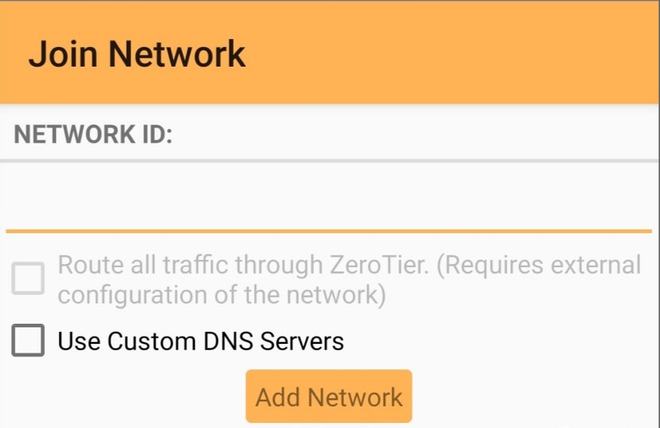

启用zerotier one后,填写入我们申请的网络ID即可,然后再次回到zerotier管理页面给新入网的手机打钩同意。

威联通NAS外网访问手把手教程:操作超简单!插图37

在手机端使用时,同样可以使用NAS在虚拟内网内的IP地址来访问威联通的手机版APP。

三、DDNSTO

以上内网穿透方案都是基于NAS设置的,如果威联通QTS系统本身出现了bug之类的问题,内网穿透还是有失败的可能。为了进一步增强外网访问NAS的可靠性,我们还可以在路由器上也使用内网穿透的功能,,加一层保险。

ddnsto远程控制是koolshare小宝开发的,支持http2的远程控制,可以远程管理路由器+nas+windows远程桌面。因为该插件为免费使用,所以服务器带宽有些限制,适合应急情况下远程访问NAS进行调试,或者下载小体积文件之类的轻度使用。
koolshare发布的梅林、openwrt、LEDE等自带软件中心的路由器固件也适用该方案。

因为威联通平台的DDNSTO套件现在无法正常使用,所以在这里选择在路由器上启用DDNSTO插件。

我现在使用的路由器是华硕AX86U,固件为KoolShare发布的386.2.6版梅林,自带软件中心。

操作方法如下:

(1)获取Token

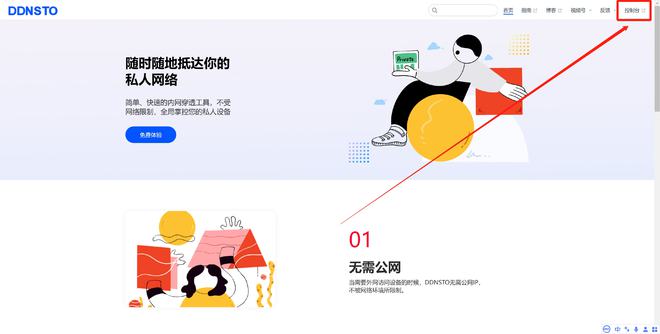

首先登录DDNSTO的管理网址,点击右上角“控制台”,使用微信扫描二维码登录网页(不支持用户名密码方式登录)。

威联通NAS外网访问手把手教程:操作超简单!插图38

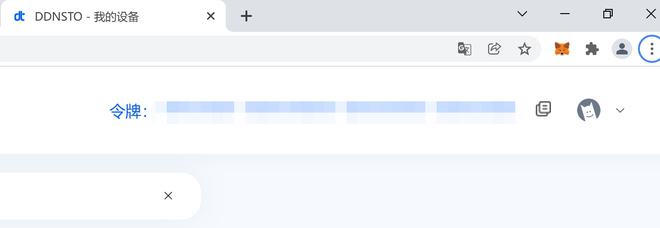

登陆之后,在页面上方会显示你的令牌token,复制备用。

威联通NAS外网访问手把手教程:操作超简单!插图39

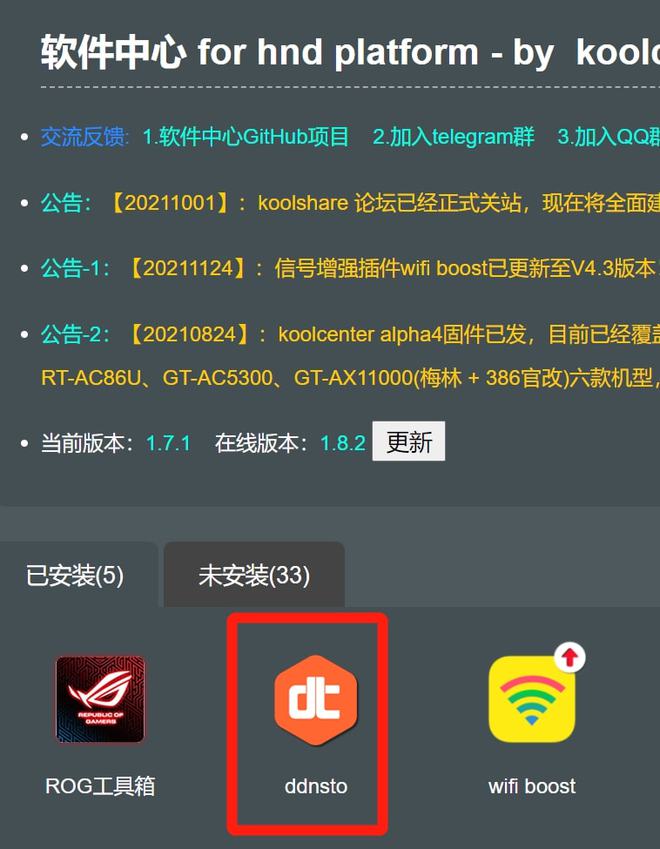

(2)路由上安装“DDNSTO内网穿透”插件。

威联通NAS外网访问手把手教程:操作超简单!插图40

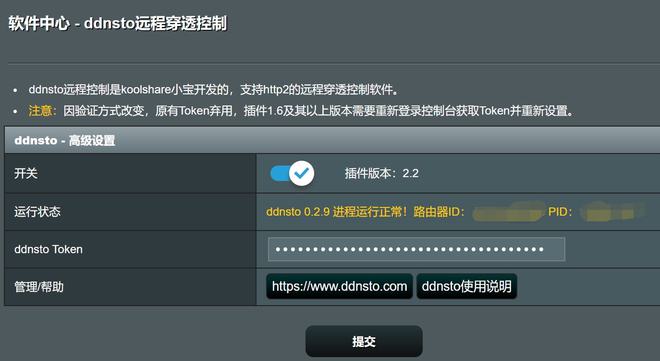

安装后进入插件进行设置,开启插件,填入上面获取的Token,然后提交。

威联通NAS外网访问手把手教程:操作超简单!插图41

(3)回到ddnsto的管理页面,此时会看到已经注册的路由器,每个帐号可以注册多个路由器。

下面开始穿透设置.

威联通NAS外网访问手把手教程:操作超简单!插图42

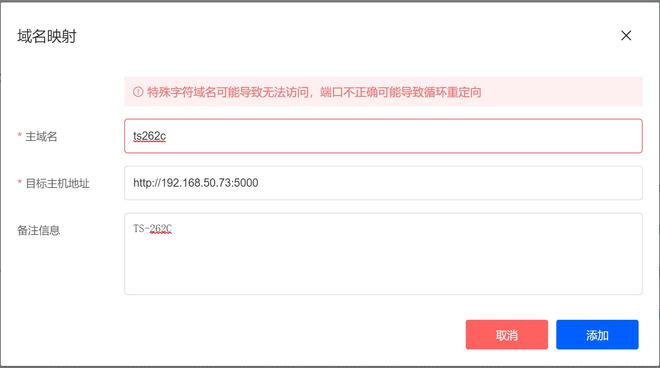

例如域名前缀输入“ts262c”(前缀要求大于6位,不支持大写,请一定使用小写字母),那么你设置后的访问地址就是

  • https://ts262c.ddnsto.com.

四、蒲公英路由器

zerotier虽然方便,但是还是有两个缺点。

其一是NAS装上这个软件后,基本上就不用考虑硬盘休眠的事儿了,软件本身会一直运行的。

其二是在手机等移动端启用时,需要手动打开软件开启组网,操作麻烦不说,对于父母这种年龄较大、使用手机不熟练的人群来说,使用难度有点高。

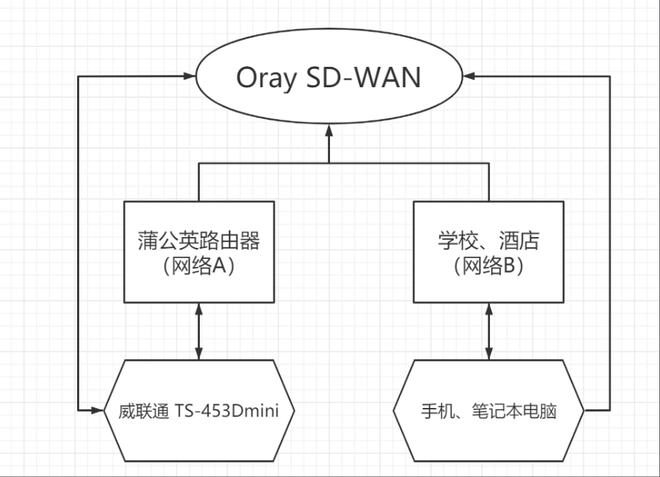

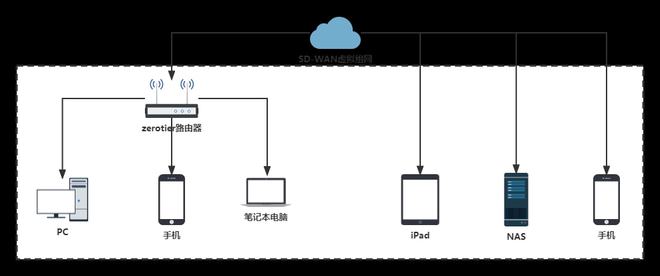

所以对于这种情况,可以考虑下国产的蒲公英路由器,在路由器中内置了与zerotier同原理的异地组网的功能,通过简单的设置,可以使路由器下的各种设备之间都通过虚拟内网ip,实现远程互相访问的需求,特别适合父母、亲人在异地通过手机访问NAS上的照片、视频,以及异地观影等使用情景。

威联通NAS外网访问手把手教程:操作超简单!插图43

我为了测试蒲公英的组网功能,前段时间给自己家买了两台蒲公英路由器,一台是X5,一台是X4C。

实测用起来的确方便。异地组网的操作步骤也已经向大家做了汇报。

手机、电视盒子也能异地组网访问NAS:蒲公英路由器X5、X4C体验

总结

本文介绍了威联通平台中,几种设置比较简单的内网穿透方式。当然还有其他例如DDNS-GO、FRP等方法,由于操作复杂些,在此就不赘述了。方法不在多,够用就好。

这几种方法里,对于只需要在外网对NAS进行简单的管理、设置等操作的朋友,Link和DDNSTO的方式比较适合你。虽然网速比较慢,带宽较小,但是用起来是非常快捷简单的。

对于NAS重度使用用户,蒲公英和zeritoer这两种SD-WAN异地组网的方式能发挥出更好的效果,大部分操作都与家中内网类似,使用虚拟内网IP+端口即可实现访问与使用,省心省事儿。

当然如果要与家人一起异地访问NAS的话,如果家里的路由器没法安装zerotier,可以着重考虑下用自带组网功能的蒲公英路由器,只要家人的手机、电脑连在路由器下,可以直接无感知的进入异地虚拟内网,比较方便。
