前言

旁路由设置好后，手机、电脑连接主路由 WIFI，会无法访问外网。但是，如果电脑用网线连接主路由，则可以正常上网。这究竟是怎么一回事儿呢？

1. 旁路由解释

旁路由： 旁路由其实并不是路由，路由是用来连接不同网络的，最常用的就是用来连接互联网和局域网。旁路由起到的主要是网关的作用，是用来分流数据和扩展插件的。因此，严谨一点的叫法应该是 旁路网关，只是大家好像约定俗成了都叫做旁路由，所以我们这里也跟着叫旁路由，但是要明白它的核心是网关而不是路由。

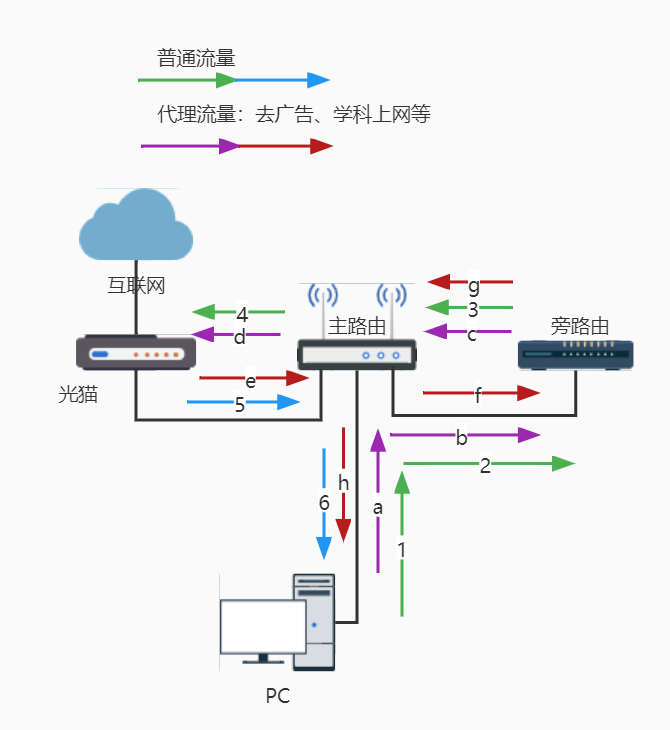

2. 网络流量示意图

大神分析：关于旁路由设置后，主路由WIFI无法上网的问题「建议收藏」插图

如图所示，对于普通流量，由于旁路由不修改任何内容，我们期望旁路由只转发上行数据，而下行数据由主路由直接发送给主机。对于需要代理的流量，则下行数据也得交给旁路由处理，然后才能转发给主机。

3. 常见问题

正如标题所言，旁路由设置好后，手机、电脑连接主路由WIFI，会无法访问外网。如果你去搜索引擎搜索相关问题，大概率会得到这样的解决方案（甚至你搜到的配置教程就是这样教你）:

修改旁路由的防火墙设置进入【网络】-【防火墙】-【自定义规则】，在最后添加以下代码 iptables -t nat -I POSTROUTING -j MASQUERADE

这条规则不难理解，就是对转发的数据包进行 NAT 处理。这样做的确可以解决无法上网问题，但很多文章都是照猫画虎，胡乱复制粘贴，没有讲清楚为什么。其实，这种方案不是最优的网络结构，这会导致即使是普通流量也进行 NAT 处理，而且上行流量、下行流量都要经过旁路由，还多两次 NAT。

4. 原因分析

注1： 问题在主路由身上，而不是旁路由。 注2： 不是所有路由器都有此问题，取决于固件及其配置参数。 注3： 以下都是以 Redmi AX5 作为主路由讲述的。

数据从主机发送到主路由 AP，会经过虚拟网桥（下面简称 bridge），然后再到网桥上其他接口。一般而言，我们常用的无线路由器（例如：Redmi AX5 ），都创建了一个名为 br-lan 的 bridge，其桥接了以太网和无线设备，我们可以用 brctl show 来查看：

root@XiaoQiang:~# brctl show bridge name bridge id STP enabled interfaces br-lan 7fff.28d127e7dd8c no eth1 eth2 eth3 wl0 wl1 br-miot 7fff.2ed127e7dd8e no wl13 root@XiaoQiang:~#

复制

可以看到，网桥 br-lan 桥接了 eth1、eth2、eth3、wl0、wl1 五个网卡接口(二层设备)。另外，值得一提的是，eth1、eth2、eth3（还有用于 wan 口的 eth4）实际上是属于同一交换机上的端口（由 IPQ8075 —5口千兆交换芯片管理），然而，在这里它们被抽象成独立的网卡接口。又因为 eth1、eth2、eth3 被桥接在一起，为了加速转发，这3个接口之间数据转发其实是直接在二层（链路层）走交换机芯片被快速转发的，并不经过 bridge。如果是 wl0、wl1 （二层设备，分别负责2.4G、5G）和 eth1、eth2、eth3 之间收发数据，那就 必须经过 bridge了，因为它们的协议都不同（一个是 IEEE802.11，一个 IEEE802.3），帧格式自然不同，必须交给 CPU 处理转换才行。

当内核变量 net.bridge.bridge-nf-call-iptables = 1 时，netfilter 会调用 iptables 的相关钩子函数去处理 bridge 上的数据，也就是让数据包经过一遍防火墙（看变量名字也能猜出来是干什么）。

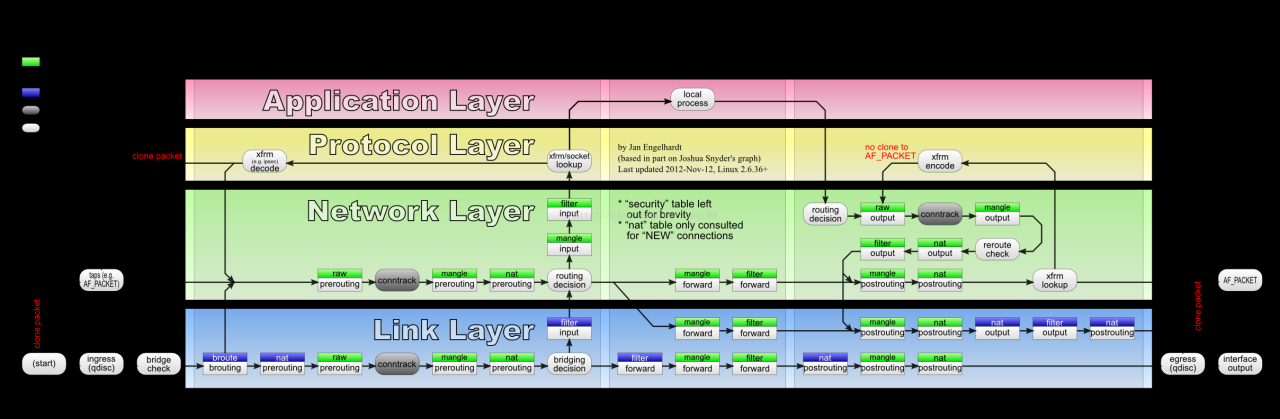

要知道，iptables 是具有状态机制的防火墙的配置工具（不过，我经常就把 iptables 当作防火墙）。状态机制是 iptables 中特殊的一部分，其实它不应该叫状态机制，因为它只是一种连接跟踪机制。但是，很多人都认可状态机制这个名字。连接跟踪可以让 Netfilter 知道某个特定连接的状态。

大神分析：关于旁路由设置后，主路由WIFI无法上网的问题「建议收藏」插图1

数据包经过 iptables 的 conntrack 部分时，通过分析源ip、目的ip、源port、目的port、protocol等标记，会被记录状态信息。因为存储了状态，iptables可以识别出哪些包属于同一个流(Stream)。

特别关键的是，特别关键的是，特别关键的是，属于一个流的包只会经过 nat 表一次。如果第一个包被允许做 NAT 或 MASQUERADE，那么余下的包都会自动地被做相同的操作。也就是说，余下的包不会再通过这个表一个一个地被 NAT，而是自动地完成，因为这样可以提高效率。如果一个流的第一个包经过 nat 表但最终没有进行地址转换，那么此流的后续包也不会进行地址转换。

现在，我们回过头来看一下（3）中提到的为什么上不了网的问题。当电脑WIFI连接主路由时，想要访问 baidu.com（ip: 220.181.38.251），会从无线网卡发第一个包给AP，到达bridge，由于 net.bridge.bridge-nf-call-iptables = 1 ，还要被iptables处理一遍，被记下了状态，同时也经过了nat表（但是最终没能进行NAT，因为是 br-lan 之间转发），然后由 bridge 上的 eth1（假设旁路由接入的就是eth1）接口发送给旁路由，我们的旁路由收到后经过检查，发现是普通流量（大陆ip），于是原样发回给主路由，主路由收到后，会再次被iptables处理（这次是跨网络转发），然而发现这是已经被记录过的包，因此在处理NAT操作时，会和此流的第一个包进行相同操作（其实就是它自己），这个操作就是 “没修改地址”。于是，源ip为192.168.31.x的数据包被发送到了baidu.com，当然就收不到回复了。

如果电脑是有线连接主路由，那么在 pc -> 旁路由这个过程是直接由交换机转发过去的，没有经过 bridge，当然也没有被 iptables 记录状态。这样的话，旁路由原样发回给主路由后，经过 iptables 处理时，就属于一个流的第一个包了，能正确进行NAT了。

5. 解决方法

通过（4）中的详细分析，我们可以得知，正常的旁路由模式和主路由的 net.bridge.bridge-nf-call-iptables = 1 是不相容的，因此解决方法就是： 修改配置文件，要求iptables不对bridge的数据进行处理。

步骤如下：

ssh 登陆主路由后台，

执行命令

不过，事情还没完，经过测试，在 Redmi AX5 上（其他路由器未知），设置上述操作后，一段时间后会自动恢复 net.bridge.bridge-nf-call-iptables = 1 和 net.bridge.bridge-nf-call-ip6tables = 1 。

通过筛查 /etc 下所有配置文件，获得一个意外发现。这两个文件 /etc/init.d/qca-nss-ecm 、/etc/rc.d/S19qca-nss-ecm 文件内容一致。内容如下：

#!/bin/sh /etc/rc.common # # Copyright (c) 2014, 2019 The Linux Foundation. All rights reserved. # # Permission to use, copy, modify, and/or distribute this software for any # purpose with or without fee is hereby granted, provided that the above # copyright notice and this permission notice appear in all copies. # # THE SOFTWARE IS PROVIDED "AS IS" AND THE AUTHOR DISCLAIMS ALL WARRANTIES # WITH REGARD TO THIS SOFTWARE INCLUDING ALL IMPLIED WARRANTIES OF # MERCHANTABILITY AND FITNESS. IN NO EVENT SHALL THE AUTHOR BE LIABLE FOR # ANY SPECIAL, DIRECT, INDIRECT, OR CONSEQUENTIAL DAMAGES OR ANY DAMAGES # WHATSOEVER RESULTING FROM LOSS OF USE, DATA OR PROFITS, WHETHER IN AN # ACTION OF CONTRACT, NEGLIGENCE OR OTHER TORTIOUS ACTION, ARISING OUT OF # OR IN CONNECTION WITH THE USE OR PERFORMANCE OF THIS SOFTWARE. # The shebang above has an extra space intentially to avoid having # openwrt build scripts automatically enable this package starting # at boot. START=19 get_front_end_mode() { config_load "ecm" config_get front_end global acceleration_engine "auto" case $front_end in auto) echo '0' ;; nss) echo '1' ;; sfe) echo '2' ;; *) echo 'uci_option_acceleration_engine is invalid' esac } enable_bypass_routing() { local gw=$(uci -q get dhcp.lan.router) local dns1=$(uci -q get dhcp.lan.dns1) local dns2=$(uci -q get dhcp.lan.dns2) local lanip=$(uci -q get network.lan.ipaddr) [ -n "$gw" -a "$gw" != "$lanip" ] && return 0 [ -n "$dns1" -a "$dns1" != "$lanip" ] && return 0 [ -n "$dns2" -a "$dns2" != "$lanip" ] && return 0 return 1 } support_bridge() { enable_bypass_routing && return 1 #NSS support bridge acceleration [ -d /sys/kernel/debug/ecm/ecm_nss_ipv4 ] && return 0 #SFE doesn't support bridge acceleration [ -d /sys/kernel/debug/ecm/ecm_sfe_ipv4 ] && return 1 } load_sfe() { [ -d /sys/module/shortcut_fe ] || insmod shortcut-fe [ -d /sys/module/shortcut_fe_ipv6 ] || insmod shortcut-fe-ipv6 [ -d /sys/module/shortcut_fe_drv ] || insmod shortcut-fe-drv } load_ecm() { [ -d /sys/module/ecm ] || { [ ! -e /proc/device-tree/MP_256 ] && load_sfe insmod ecm front_end_selection=$(get_front_end_mode) } support_bridge && { sysctl -w net.bridge.bridge-nf-call-ip6tables=1 sysctl -w net.bridge.bridge-nf-call-iptables=1 } } unload_ecm() { sysctl -w net.bridge.bridge-nf-call-ip6tables=0 sysctl -w net.bridge.bridge-nf-call-iptables=0 if [ -d /sys/module/ecm ]; then # # Stop ECM frontends # echo 1 > /sys/kernel/debug/ecm/front_end_ipv4_stop echo 1 > /sys/kernel/debug/ecm/front_end_ipv6_stop # # Defunct the connections # echo 1 > /sys/kernel/debug/ecm/ecm_db/defunct_all sleep 5; rmmod ecm sleep 1 fi } start() { load_ecm # If the acceleration engine is NSS, enable wifi redirect. [ -d /sys/kernel/debug/ecm/ecm_nss_ipv4 ] && sysctl -w dev.nss.general.redirect=1 support_bridge && { echo 'net.bridge.bridge-nf-call-ip6tables=1' >> /etc/sysctl.d/qca-nss-ecm.conf echo 'net.bridge.bridge-nf-call-iptables=1' >> /etc/sysctl.d/qca-nss-ecm.conf } } stop() { # If the acceleration engine is NSS, disable wifi redirect. [ -d /sys/kernel/debug/ecm/ecm_nss_ipv4 ] && sysctl -w dev.nss.general.redirect=0 sed '/net.bridge.bridge-nf-call-ip6tables=1/d' -i /etc/sysctl.d/qca-nss-ecm.conf sed '/net.bridge.bridge-nf-call-iptables=1/d' -i /etc/sysctl.d/qca-nss-ecm.conf unload_ecm }

复制

阅读上面脚本，不难发现，就是这个脚本修改的值。其中，support_bridge 这个函数比较关键，它是其他修改 net.bridge.bridge-nf-call-iptables = 1操作的先决判断条件。这个 support_bridge 的意思就是 iptables 要不要对网桥流量处理（我猜的）。另一个比较关键的函数就是 enable_bypass_routing，这是什么？使能旁路由？再多阅读一下函数的具体内容，就真相大白了。 enable_bypass_routing 通过判断 “dhcp 的网关是否等于路由器ip”、“dhcp 的dns1是否等于路由器ip”、“dhcp 的dns2是否等于路由器ip” 来决定返回 1 或 0 。而 support_bridge 又靠 enable_bypass_routing 返回值决定（通过查看目录，/sys/kernel/debug/ecm/ecm_nss_ipv4 存在，而 /sys/kernel/debug/ecm/ecm_sfe_ipv4 不存在）。

原来，路由器内部早就定义好了旁路由检测方式。明白这些，就简单多了，登陆 Redmi AX5 网页后台，在DHCP参数页，设置一个或两个DNS为非192.168.31.1的IP就行了，当然把默认网关改成旁路由也可以，不过我不想那样。然后保存重启路由器就行了。此方法应该也适用 Xiaomi/Redmi 其他路由器（我猜的😁）
