旁听模式
原理是旁路监听，是通过交换机的镜像功能来实现监控，该模式需要采用共享式HUB或交换机镜像。可是如采用老式的共享式HUB将影响网络出口性能，如采用镜像模式，一方面需要投资支持双向的镜像交换机设备，另一方面需要专业的人设置镜像交换机。该模式的优点是部署方便灵活，只要在交换机上面配置镜像端口即可，不需要改变现有的网络结构。而且旁路监控设备一旦停止工作，也不会影响网络的正常运行。缺点在于，旁听模式通过发送RST包只能断开TCP连接，不能控制UDP通讯，如果要禁止UDP方式通讯的软件，需要在路由器上面做相关设置进行配合。
网络监控软件旁路模式有3大优点：
1. 安装操作简单方便。旁路监控模式部署起来比较灵活方便，只需要在交换机上面配置镜像端口即可。不会影响现有的网络结构。而串联模式一般要作为网关或者网桥，所以需要对现有网络结构进行变动。
2. 响应速度快。旁路模式分析的是镜像端口拷贝过来的数据，对原始传递的数据包不会造成延时，不会对网速造成任何影响。而串联模式是串联在网络中的，那么所有的数据必须先经过监控系统，通过监控系统的分析检查之后，才能够发送到各个客户端，所以会对网速有一定的延时。
3. 不影响正常上网。旁路监控软件一旦故障或者停止运行，不会影响现有网络的正常原因。而串联监控设备如果出现故障，会导致网络中断，导致网络单点故障。
旁路监控和串联监控的比较
常见的网络监控模式可以分为两种：一种是串联监控模式，另一种是旁路监控模式。
旁路模式一般是指通过交换机等网络设备的“端口镜像”功能来实现监控，在此模式下，监控设备只需要连接到交换机的指定镜像端口，所以形象的称之为“旁路监控”；而串联模式一般是通过网关或者网桥的模式来进行监控，由于监控设备做为网关或者网桥串联在网络中，所以称之为“串联监控模式”。
旁路模式和串联模式各有其优缺点，比较如下：
旁路模式的优点：
1. 旁路监控模式部署起来比较灵活方便，只需要在交换机上面配置镜像端口即可。不会影响现有的网络结构。而串联模式一般要作为网关或者网桥，所以需要对现有网络结构进行变动。
2. 旁路模式分析的是镜像端口拷贝过来的数据，对原始传递的数据包不会造成延时，不会对网速造成任何影响。而串联模式是串联在网络中的，那么所有的数据必须先经过监控系统，通过监控系统的分析检查之后，才能够发送到各个客户端，所以会对网速有一定的延时。
3. 旁路监控设备一旦故障或者停止运行，不会影响现有网络的正常原因。而串联监控设备如果出现故障，会导致网络中断，导致网络单点故障。
旁路模式的缺点：
1. 需要交换机支持端口镜像才可以实现监控。
2. 旁路模式采用发送RST包的方式来断开TCP连接，不能禁止UDP通讯。对于UDP应用，一般还需要在路由器上面禁止UDP端口进行配合。而串联模式不存在该问题。
3.旁路模式不处理原始数据包，所以无法分配实时带宽。关于如何在旁路模式下实现流量监控和局域网限速，请参见：www.imfirewall.com/blog/post/48.html
在多网段环境下，由于路由器屏蔽了原始的MAC地址，导致WFilter不能直接监控到客户机的MAC地址信息。此问题可以通过安装“MAC地址收集器”来解决。“MAC地址收集器”可以把网段内的MAC地址信息发送给WFilter监控服务器，从而实现MAC地址的监控。
“MAC地址收集器”有两种工作模式：
- SNMP模式（推荐） : 通过网管交换机或者路由器的SNMP功能来获取MAC地址信息。需要设备支持SNMP管理。
- ARP模式 ：通过ARP协议获取本网段的MAC地址信息，不需要设备支持。

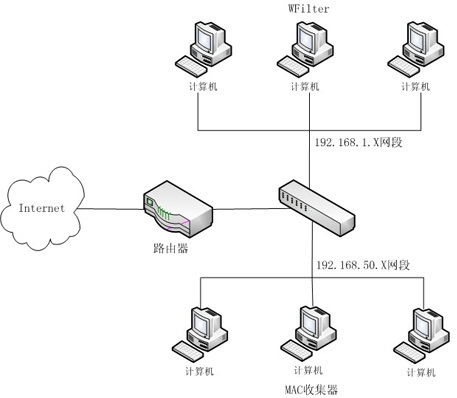

本文将演示在多网段环境下通过“MAC收集器”的“ARP模式”实现“根据MAC地址监控”。网络结构图如下：
图 1
如上图，WFilter通过交换机的镜像口来监控不同网段，为了监控到192.168.50.x网段的MAC地址，我们需要在192.168.50.x网段内安装“Mac收集器”（如果需要监控多个网段的MAC地址，需要在每个网段内都安装“Mac收集器”）。步骤如下：
1. 安装MAC收集器

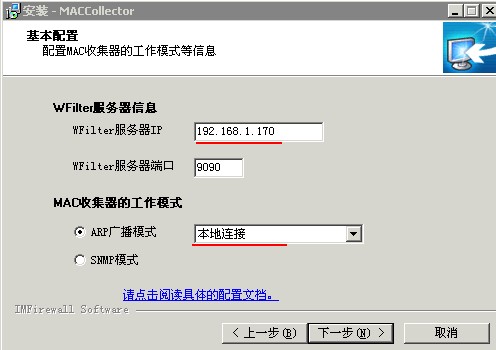

如图在192.168.50.x网段内安装“Mac收集器”，在安装过程中，填写WFilter服务器IP，网卡选择相对应的网卡即可。
图 2
2. 检查WFilter监控效果
未安装MAC收集器时，WFilter不能监控到实际的MAC地址，下图为WFilter监控到的MAC地址和实际的MAC地址

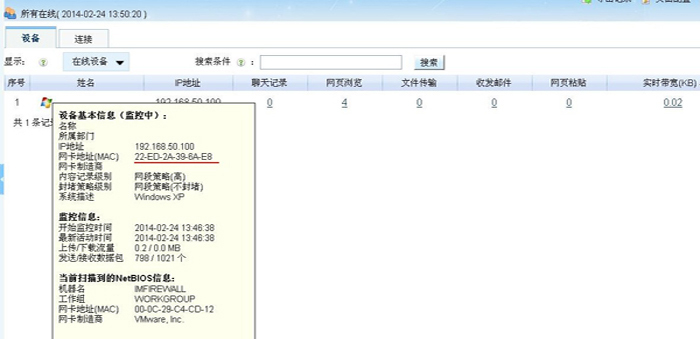

图 3（监控到的MAC地址）

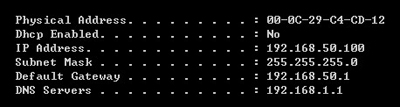

图 4（实际的MAC地址）
安装MAC收集器后，WFilter就可以监控到实际的MAC地址，如图所示：
图 5
