旁路模式

旁路模式不需改变用户的网络环境，并且可以避免设备对用户网络造成中断的风险。用于把设备接在交换机的镜像口或者接在HUB上，保证内网用户上网的数据经过此交换机或者HUB，并且设置镜像口的时候需要同时镜像上下行的数据，从而实现对上网数据的监控与控制。

如果旁路部署的全网AC开启了802.1x准入功能，当AC宕机时会造成入网用户无法通过认证导致断网的情况。如果在交换机上开启了802.1X逃生功能，旁路部署的AC宕机后入网用户无需认证直接入网，不会对入网用户造成断网影响。

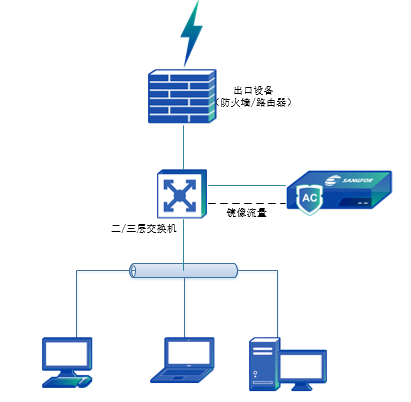

部署场景

注意事项

1. 用户必须使用HUB或者交换机具有镜像口的情况。如果交换机没有镜像口，可以在交换机前加接HUB实现。

2. 旁路模式下，流量显示、活动连接排名显示无效。
3. 旁路模式下，TCP的控制是通过DMZ口发送reset包实现的，因此要保证DMZ口发送的reset包都能被PC和公网服务器收到。
4. 旁路模式下很多功能不能实现，比如VPN、DHCP等。
5. 旁路模式主要起监控的作用，限制的功能没有路由模式和网桥模式那么全面。只能对TCP的连接进行限制，比如URL过滤，关键字过滤，邮件过滤等。对UDP不做限制，比如P2P软件，QQ的登录等。
6. 旁路模式下，只有在WAN口接镜像口的情况下，网关运行状态才会显示流量图，且在接了WAN口的情况下，网络接口状态下只有接收流量没有发送流量。

配置指导

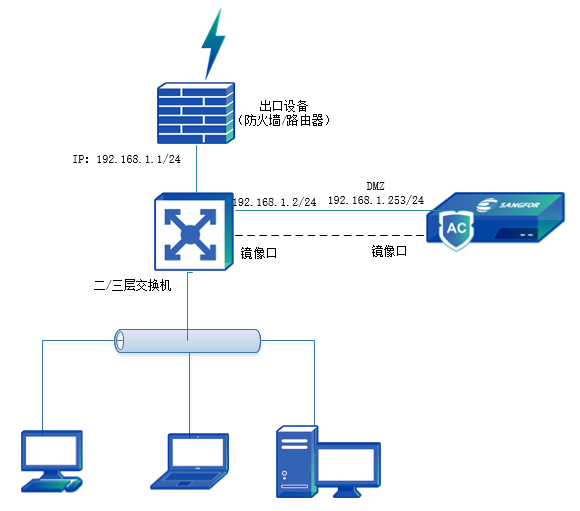

拓扑如下图所示，设备做旁路模式，交换机通过镜像口把流量镜像到AC设备镜像口，监控内网各个网段的上网数据，内网用户使用WEB认证。AC设备DMZ管理口连接交换机，并且分配一个可使用的业务IP地址，设备通过此地址完成和公网、内网的通信，设备可以自动更新内置规则库，管理员可以在内网登录设备控制台进行管理。

步骤1.通过默认IP登录设备，如通过LAN口登录设备，LAN口的默认IP是10.251.251.251/24，在电脑上配置一个此网段的IP地址，通过https://10.251.251.251登录设备，默认登录用户名/密码是：admin/admin。

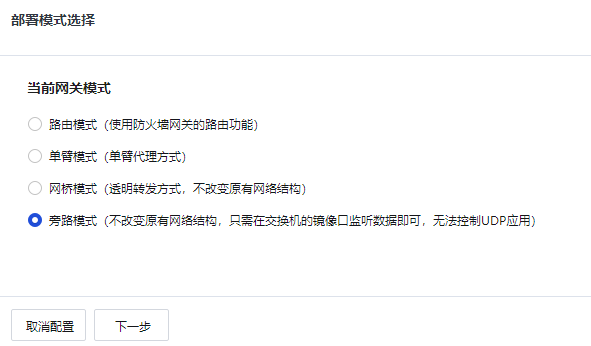

步骤2.在导航菜单页面中的[系统管理/网络配置/部署模式]，右边进入部署模式编辑页面，点击开始配置，出现以下页面，配置设备模式为旁路模式，点击<下一步>。

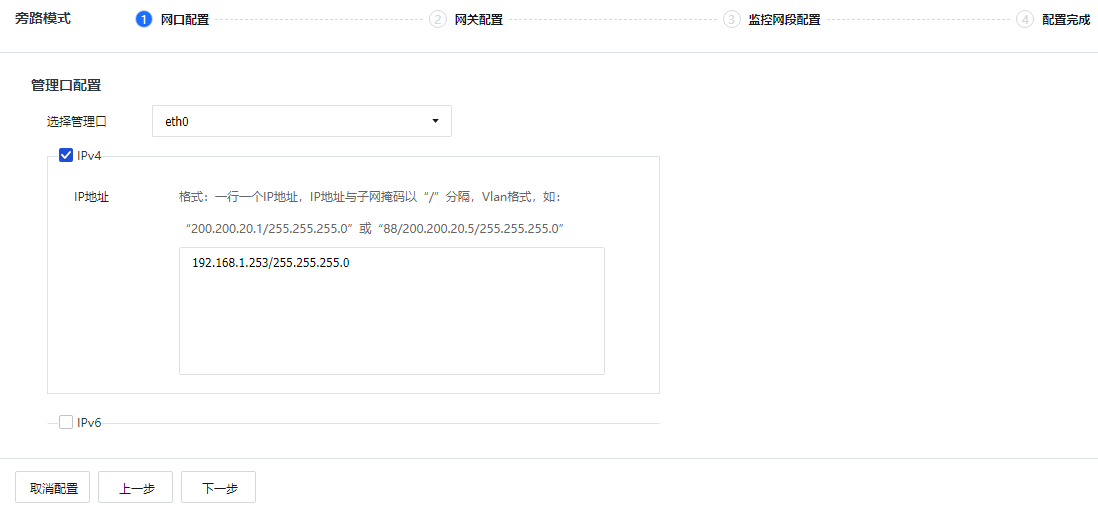

步骤3.配置管理网口地址：旁路模式下，管理网口默认选择ETH0口，可选择修改。认证口按需配置，一般是在分支AC需要做认证托管时，将认证口发布到公网的情况，认证口为了安全部分端口不放开为WAN属性，如果是内网使用，建议只启用管理口。

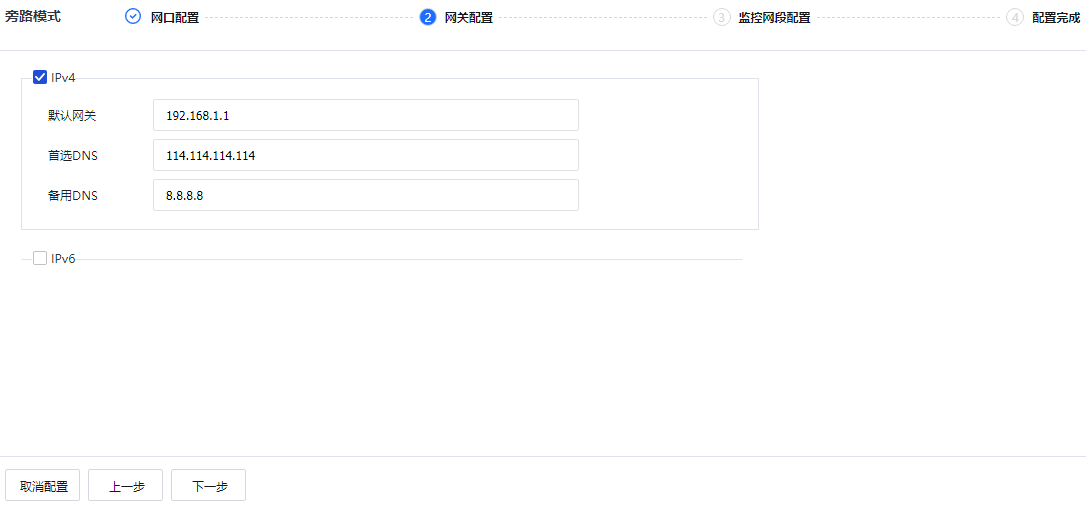

步骤4.配置管理口DMZ网关、DNS，实现内外网通信。

• [IP地址]填写分配给设备管理口(DMZ接口)的IP地址，此例中需要将DMZ口接到内网交换机上，所以填写一个可以和交换机以及内网通信的IP地址。

• [默认网关]指的是设备的网关，此例中填写和DMZ口连接的交换机的网口地址。

• 在[首选DNS]和[备用DNS]中填写公网可以使用的DNS地址。

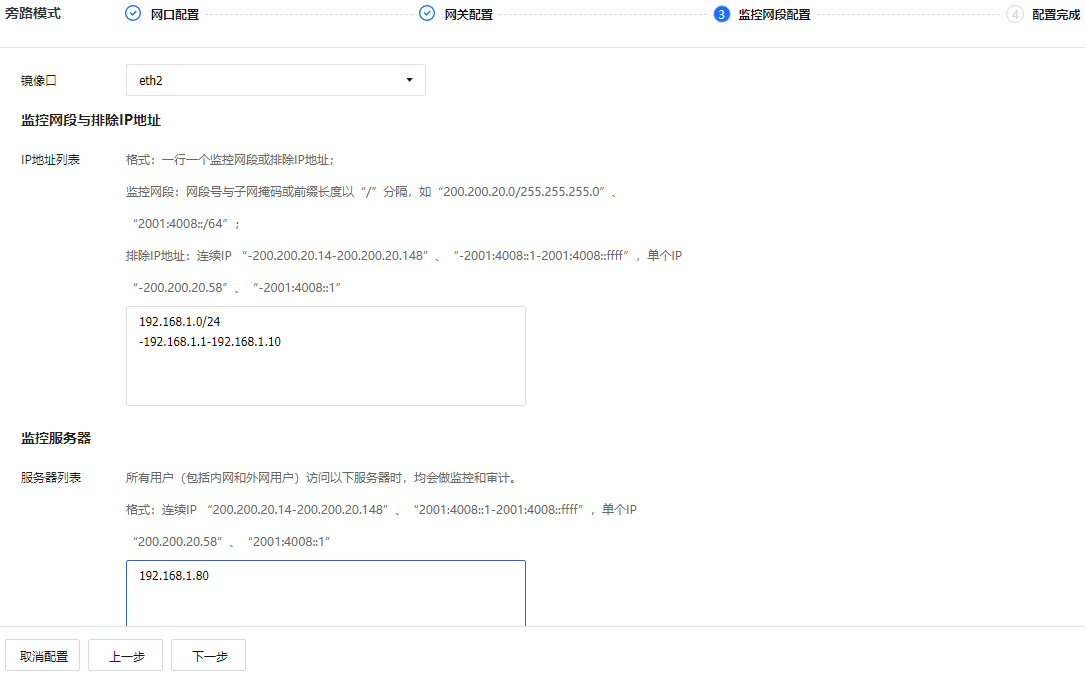

步骤5.选择设备镜像口，配置需要监控的内网网段和服务器列表。

• 选择镜像口，配置监控网段和监控服务器列表。

• [监控网段与排除IP地址列表]：中填写需要监控的网段，以及需要排除监控的地址。此处填写内网的网段192.168.1.0/255.255.255.0，则此时这个网段访问其他网段的数据都会被监控，这个网段之间的访问不会被监控。排除网段用192.168.1.1-192.168.1.10表示，填入后表示192.168.1.1-192.168.1.10这个范围内的IP访问其他网段（外网）的数据不会被监控。

• 高级配置中用于设置[监控服务器列表]，填入列表中的地址，在被监控网段中的IP访问时，数据也会被监控。例如内网有一台web服务器，用户想要记录内网用户访问这台服务器的数据，因为同一网段的访问是不会被监控的，此时，将web服务器的IP地址填写到[监控服务器列表]中即可。

• 以上说的是监控的设置，因为旁路模式下可以实现部分TCP控制功能，控制功能是在监控的基础上实现的，也就是说能监控的数据才能被控制。

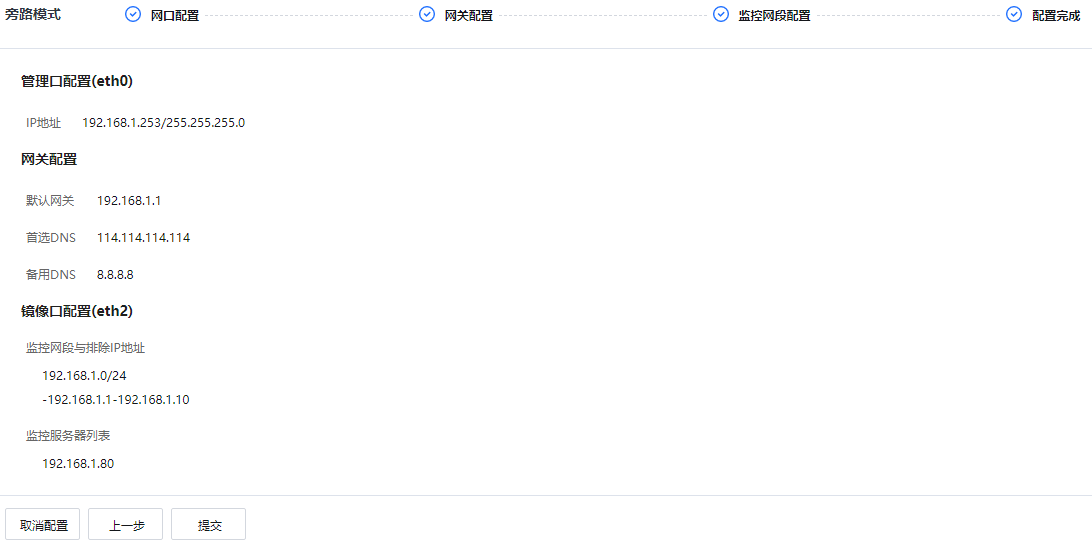

步骤6.确认配置信息，点击<提交>。

步骤7.设置完毕需要重启设备才可以生效，在弹出的提示框中点击<是>。
