VE/VEC做出口网关,Quanwifi系列做旁路的配置方法

Quanwifi系列的旁路模式,就是将quanwifi的AC控制器旁挂放在局域网主干的LAN口,而不是作为二级路由。简单来说,就是上层设备带DHCP分配功能,把AC控制器的LAN口和上层设备出来的LAN口相连,不改变原有的拓扑结构,AC控制器只负责管控AP

(一)网络拓扑结构。本例以VEC18G为出口路由器,IP地址规划为172.16.10.1/24AC50W作为旁路管理,IP地址规划为172.16.10.254/24AP307-CH通过POE模块上联至路由器,IP地址规划为172.16.10.2/24

VE/VEC做出口网关,Quanwifi系列做旁路的配置方法插图

(二)确认出口路由器的配置同时做好地址规划。以VEC18G为例,要确认内网配置的IP地址和DHCP服务器是否开启以及地址池的设置情况。

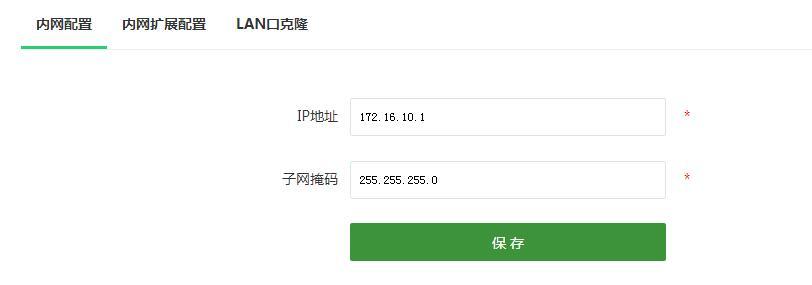

1、内网配置:

VE/VEC做出口网关,Quanwifi系列做旁路的配置方法插图1

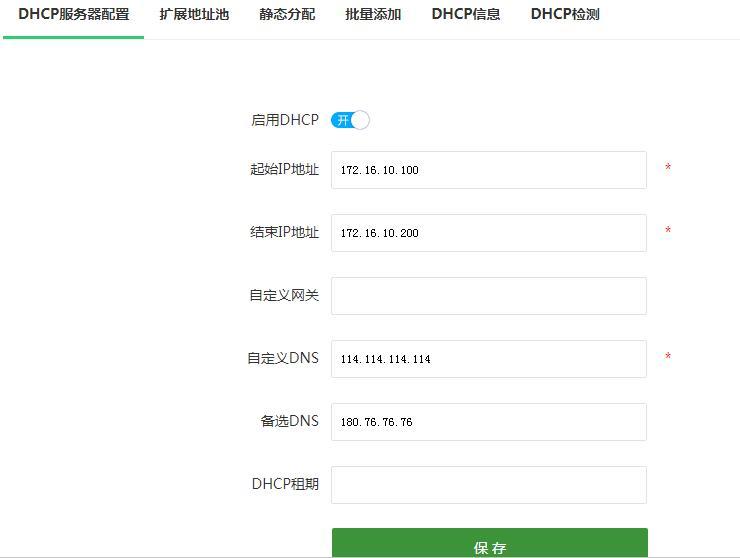

2、DHCP设置:

VE/VEC做出口网关,Quanwifi系列做旁路的配置方法插图2

(三)AC50W上的配置

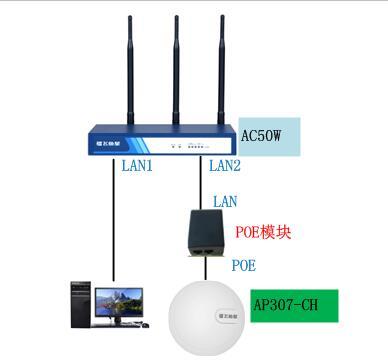

旁路模式下,AP必须固定IP地址,而不能采用自动获取的方式。(AP数量较多的情况下,建议AP先通过POE直连到AC控制器,先在AC里面逐个固定APIP地址),如下图:

VE/VEC做出口网关,Quanwifi系列做旁路的配置方法插图3

1、通过上图的连接,登录到AC50W的配置界面,默认登录地址为192.168.20.1/24

VE/VEC做出口网关,Quanwifi系列做旁路的配置方法插图4

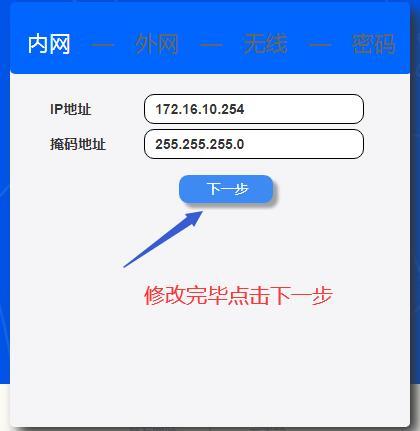

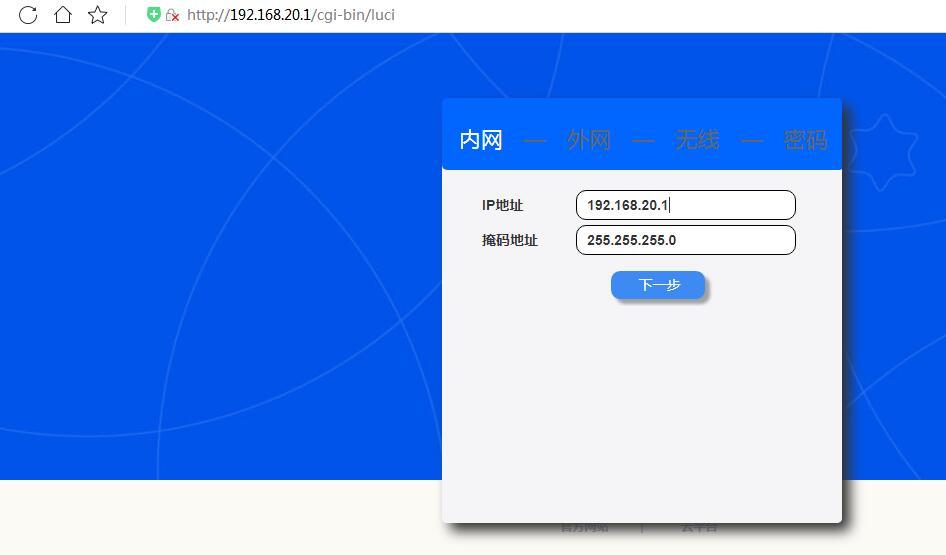

2、此时可根据向导来进行配置,修改AC50W的内网IP地址为规划的IP地址172.16.10.254/24(如之前已经配置过,也可以通过网络内网配置进行修改),如图

VE/VEC做出口网关,Quanwifi系列做旁路的配置方法插图5

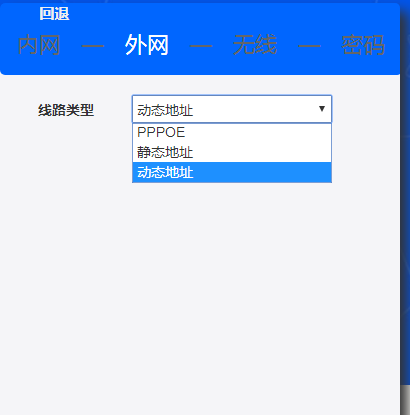

3、外网配置可选择动态地址线路(实际网络拓扑中不会用到WAN口,所以这里并不影响)

VE/VEC做出口网关,Quanwifi系列做旁路的配置方法插图6

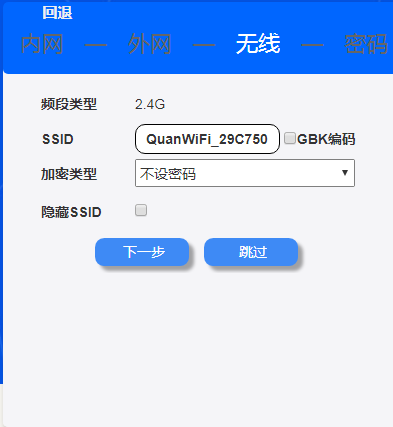

4、无线设置:下图以不加密为例,如果需要加密,加密类型推荐选择为WPA2,加密算法选择AES,然后即可设置无线密码,然后点击下一步。此步骤也可先跳过,通过网络无线设置里面进行更改亦可。

VE/VEC做出口网关,Quanwifi系列做旁路的配置方法插图7

5、设置管理密码:默认admin,点击保存后设备会自动重启。如果需要修改可进行自定义更改,更改后注意妥善保管,避免管理密码遗忘只能复位。

VE/VEC做出口网关,Quanwifi系列做旁路的配置方法插图8

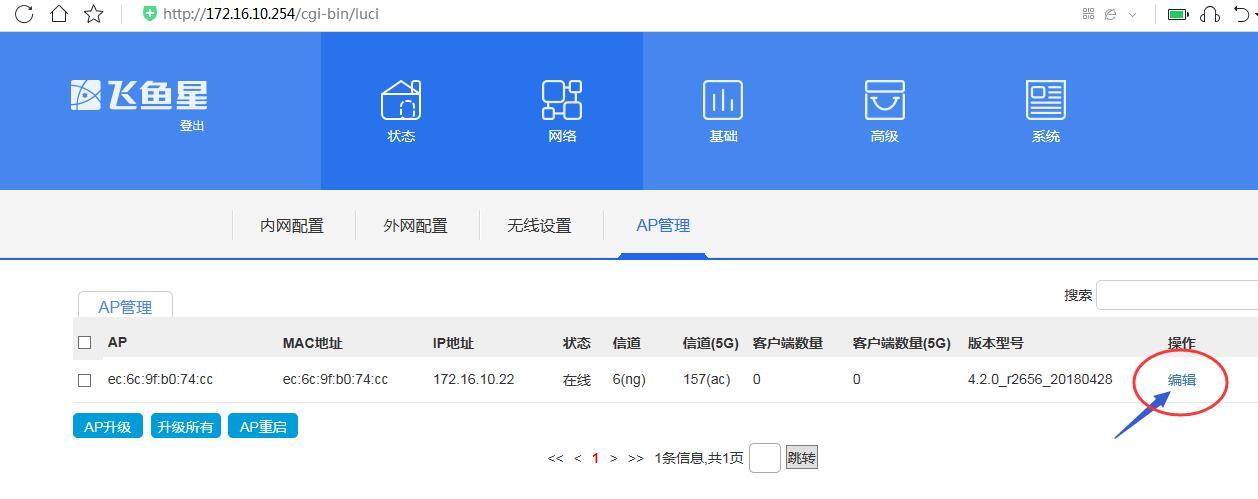

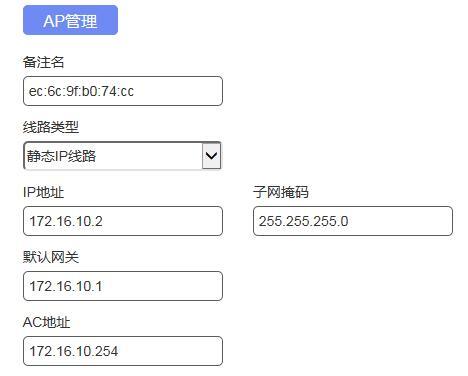

6、向导配置完毕,登录到管理界面后,点击网络–AP管理,固定APIP地址,点击下方的保存。

VE/VEC做出口网关,Quanwifi系列做旁路的配置方法插图9

VE/VEC做出口网关,Quanwifi系列做旁路的配置方法插图10

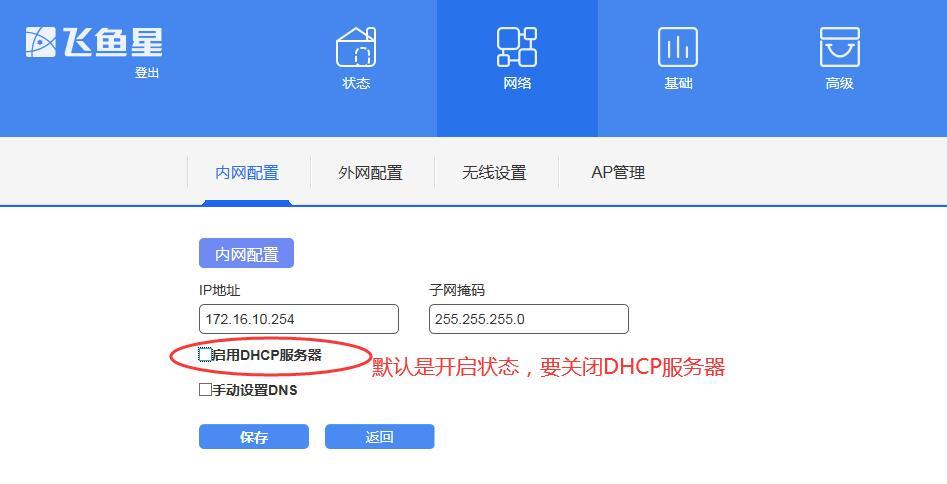

7、关闭AC50W的DHCP服务器。终端自动获取IP地址通过主路由器来下发。

VE/VEC做出口网关,Quanwifi系列做旁路的配置方法插图11

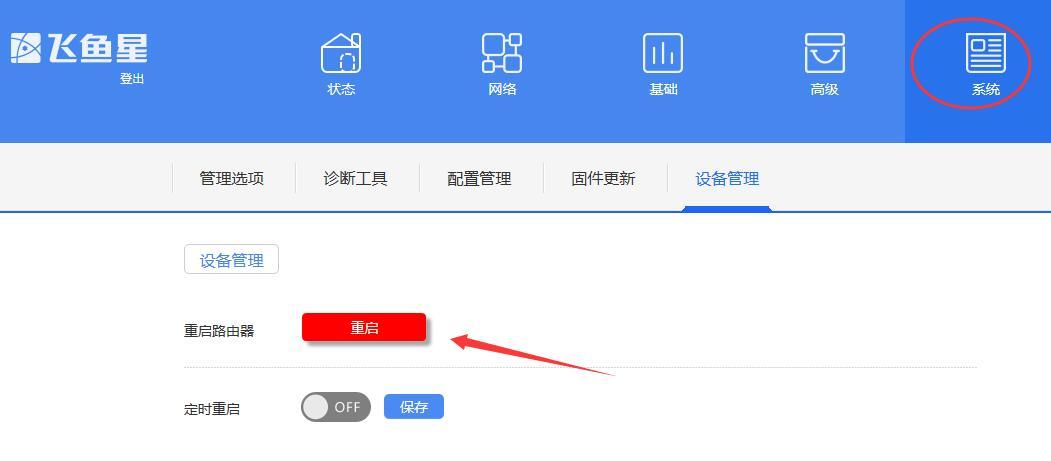

8、此时,配置已经完毕,请点击–系统–设备管理–重启AC50W,再去按照最初的网络拓扑设计接线即可(参考第一部分的网络拓扑)。重启如图:

VE/VEC做出口网关,Quanwifi系列做旁路的配置方法插图12
