【艾思科技aisisoft.com.cn】物联网智能水族箱系统平台

  • 功能概述

随着智能化家居的流行, 超智能(全智能)水族箱也必将走进每个家庭. 超智能水族箱, 顾名思义就是能够让鱼缸达到真正意义上的懒人缸. 减少鱼, 草的死亡, 降低人为的劳动, 让养鱼更简单, 更智能.

智能水族箱系统主要功能是自动运转, 自动净化, 自动喂食, 远程控制多功能于一体, 同时通过视频来观看水族箱.

  • 目前痛点

目前的技术视频方面设置过于复杂, 需要有做DDNS及端口映射等操作. 同时还要使用监控的第三方平台, 受制于第三方监控平台的影响, 诸多的不便, 如接口的开放程度, 平台的稳定性, 设备的兼容性等等.

另外依附于监控系统采集系统与控制系统都受限于监控硬件, 无法自由的添加模块. 不支持监控平台的协议的设备更无法接入系统.

  • 平台先进性

为解决以上痛点, 新平台将彻底推翻以上方案. 提出以下全新的方案.

  1. 人性化方面
    1. 硬件部分前端使用开发板, 驻入自主开发的软件, 完成视频, 数据的采集, 同时通过此程序与服务器主动建立连接, 不再需要做DDNS或端口映射等只有专业人员才能完成的操作.
    2. 开发版本身还支持Wi-Fi连接, 这样水族箱与互联网连接不需要再通过RJ45进行连接(也可以选择RS45连接). 这样也大大提高了用户体验
    3. 开发版包含蓝牙模块, 更多的设备通过蓝牙进行数据传输, 不需要连接大量的线(有部分数据依然需要有线连接, 如摄像头连接).
  2. 可扩展性

由于开发板内置一个完整的OS系统(Android), 可以在里面安装任意的自主开发的程序, 硬件方面也更加灵活, 只要硬件能和电脑连接, 提供相应的接口, 就能与开发板进行连接. 这样系统将来的可扩展性就有无限的想像空间.

  1. 自主性

开发板是开放的, 我们有完全的自主权, 不受任何第三方限制与制约.

  1. 可产品化

开发版非常的小巧, 外壳可定制, 其它周边模块外壳也可定制. 整个流程不需要用户过多参与即能完成安装使用. 把水族箱简单的定制改装即可形成一个成熟的智能水族箱产品.

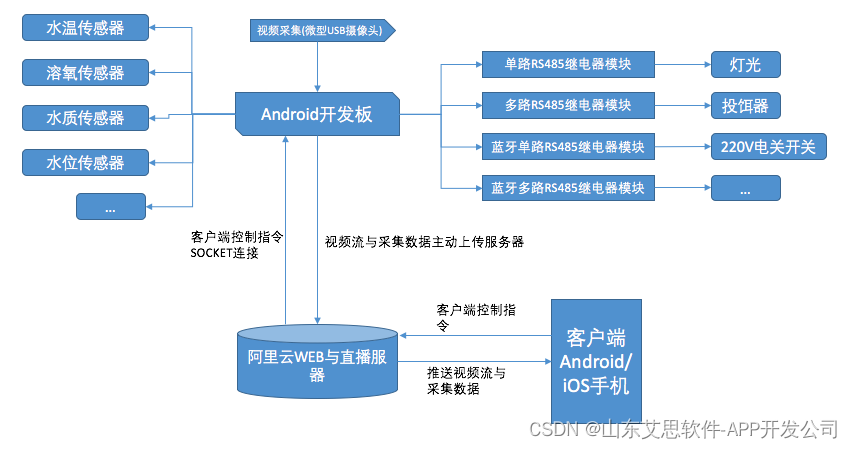

  • 设计流程示意图:

【艾思科技aisisoft.com.cn】物联网智能水族箱系统平台插图

整个系统主要分为三个部分:

  • 前端开发板采集与控制系统, 硬件开发板;
  • 服务器端数据转发, 管理与存储系统. 阿里云EC服务器, 与直播服务器;
  • 用户端对前端采集的各种数据进行显示, 视频进行播放. 并对前端的设备进行控制. 用户的手机.

水族箱设计详细说明:

  • 通过监测和感应到鱼缸的:室内温度, 鱼缸水温, PH, KH, 溶氧实时数值. 所有的探头, 做到合适的位置隐藏, 探头与智能采集, 变送装置相连, 可以通过WIFI与手机相连, 在手机上可以随时显示, 也同时在本地水族箱体外配有无线的电脑屏来显示或控制.
  • 在鱼缸合适的位置安装微型摄像头, 可以及时观测到鱼缸的实时状态, 鱼的健康情况, 通过手机APP可以直接观看到 .
  • 鱼缸配有自动投饲系统, 可以通过设定投饲的时间, 投饲的量, 达到定时定量定点投喂. 自动喂食器可以采用5号电池来供电, 独立自动控制投饲的时间段, 投饲次数和投饲量.
  • 智能插座上设有应急灯, 打开柜门时自动照亮. 插座上插座配置按淡水鱼缸, 水草缸, 海水鱼缸三种, 分别设如下智能插孔.
    • 淡水鱼缸:照明灯1, 照明灯2, 加热棒1, 加热棒2, 主泵1, 补水泵2, 增氧泵, 造浪泵, 水质测试仪, UV杀菌灯, 备用插座;
    • 水草缸:照明灯1, 照明灯2, 加热棒, 过滤泵, CO2, 水质测试仪, UV杀菌灯, 备用插座;
    • 海水鱼缸:照明灯1, 照明灯2, 加热棒, 制冷机, 主泵1, 补水泵2, 增氧泵, 造浪泵, 蛋白质分离器, 水质测试仪, UV杀菌灯, 备用插座等.
  • 每个插孔都可以通过APP操作达到自动控制开关时间.
  • 无线的显示控制屏和手机APP显示屏, 可以同步同屏显示, 都可以轻松设置或控制鱼缸的智能插座. 显示屏上可以显示:当前年月日时间, 室内温度, 水温, PH, KH, 溶氧, 氨氮或亚硝酸数值.
  • 水质测试仪可以测试水体的PH, KH, 溶氧, 氨氮或亚硝酸. 并与显示屏相连显示实时数值.
  • 灯光的时间可以按现有的电脑板设置一样, 可以是每组灯光插孔可自由设定24小时内的任意时间开关时段.
  • 鱼缸温度的温控系统, 可以根据养殖对象, 通过预先设定的水温, 当水温显示温度, 低于设定温度, 则自动开启加热棒 .
  • 显示屏上有上缸水位提示标识和底滤缸水位标识, 当上缸水位超限时, 提示主人检查清洗过滤系统. 当底滤缸水位线超高时, 提示检查. 当上缸水位正常, 底缸水位超低时, 自动开启补水系统. 自动补水系统可以考虑单独一格, 用补水泵来控制.
  • 当水质的溶氧偏低, 可自动开启增氧泵对缸内充气, 同时开动造浪泵, 进行吹底.

甲方主要完成工作:

各种探头线的隐藏, 线的铺设隐藏等. 根据不同的大小, 养殖对象设计过滤底缸的结构, 上下水管件设计等. 计划是用一米二的底滤缸做为实验的尺寸, 通过对缸的包边等进行研究设计.

  • 主要使用技术与开发内容

前端开发板内置Android操作系统, Java开发主控程序, 与采集模块通讯模式主要通过两种方式, 一是有线, 如与摄像头连接, 二是蓝牙模块连接, 如与开关控制模块通讯.

前端主控程序与服务器的连接方式主要有三种, 一是视频流通过阿里云的直播平台进行推流, 二是控制信号为将来兼容PC浏览器, 使用Web Socket进行通讯. 第三种常规的数据通过http协议进行通讯, 数据格式为JSON. 后台开发语言为PHP.

用户端分为Android/iOS两端, Android开发语言JAVA, iOS开发语言为Object-C.数据通讯方式与前端和服务器通讯方式相同

综上所述, 主要开发的内容为三个大的部分: 前端Android程序, 平台后台管理程序(包含API接口), 用户端Android/iOS程序

  • 主要硬件介绍

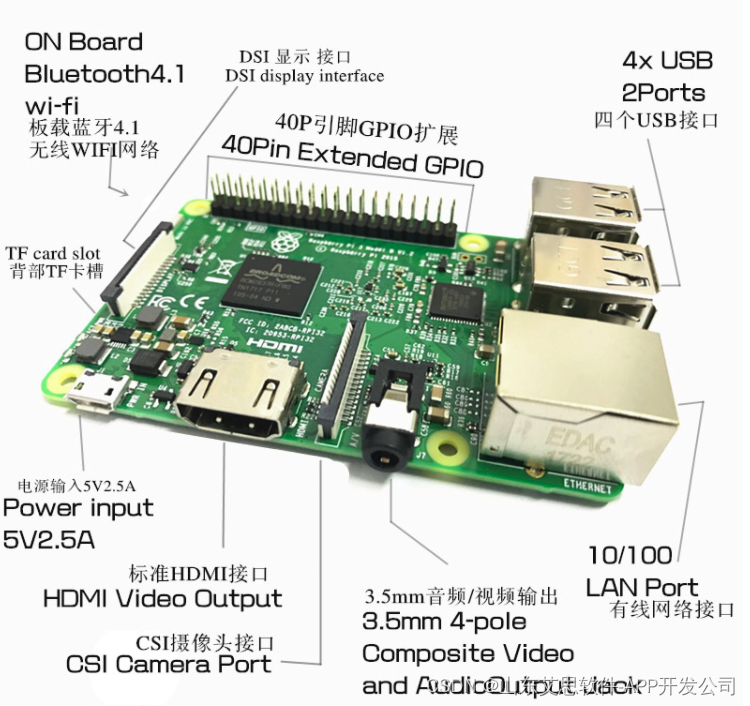

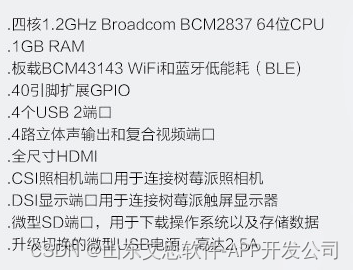

  1. 权莓派3代开发板

【艾思科技aisisoft.com.cn】物联网智能水族箱系统平台插图1

【艾思科技aisisoft.com.cn】物联网智能水族箱系统平台插图2

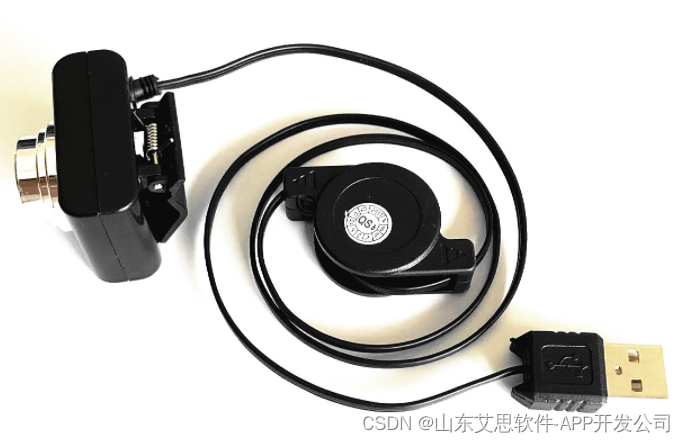

  1. USB摄像头
  • 免驱动, 支持123代树莓派
  • 镜头焦距:F6.0MM
  • 调焦范围:20MM至极远
  • 视像解析度:640*480
  • 长约3.8CM, 宽约1.5CM 高约3CM,
  • 线可以自由拉长或缩短, 最长65厘米

【艾思科技aisisoft.com.cn】物联网智能水族箱系统平台插图3

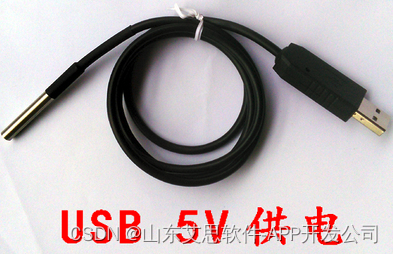

  1. 温度传感器/蓝牙温度传感器

【艾思科技aisisoft.com.cn】物联网智能水族箱系统平台插图4

USB5V供电, 有效传输距离10

  1. 蓝牙单路继电器

【艾思科技aisisoft.com.cn】物联网智能水族箱系统平台插图5

  • 输入电压(模块供电电压):6-24V
  • 蓝牙版本: 蓝牙4.0BLE(苹果, 安卓手机通用)
  • 开关路数:2
  • 开关电气参数:10A, 交流直流都可以控制
  • 尺寸:61*60mm
  • 功能列表

模块

项目

内容

说明

客户端(Android/iOS)

登录注册

注册

采用手机号+密码+验证码的方式注册

登录

采用手机号+密码的方式登陆

二维码生成

初次登录后会显示一个二维码, 二维码含有用户的WI-FI信息, 及为用户分配的直播推送地址. 用户将此二维码对着前端开发板的摄像头, 让摄像头进行扫描, 即可完成系统的设置.

个人中心

基本信息管理

查看人个注册的账号

修改

修改登

我的二维码

如果首次登没有定二维码, 还可以在这里进行查看, 但二一旦定成功, 就不能被另外开

计划任务

制定设备的定, 如定开灯关灯,

公告列表

官方布的公告

水族箱

视频模块

显示水族箱视频内容, 可断开或重

数据采集

显示前端采集的数

控制模

控制程的硬件设备的开关, : , 投食器, 制氧机等

控制模

, 动换

管理后台

管理

管理管理

管理

管理角色/权限管

管理

注册用列表

对注册用户进行查询

户详

可停用用户账号等操作

公告管理

公告管理

公告的增

板前端

配置

维码读取并写入配置

在没有网的状, 摄像头始终是扫描二维码状态, 正合法的二维码, 奖二维码的数据写入系统, 生成推流, 即可能正常使用

视频采集并推

视频采集并推

开关控制

开关控制

送指令通转发, 版接收后再去控制对应的硬件设备. 完成控制操作

控制管理

控制管理

添加自管理计划任务, 可以按计划自动完成自动换水, 自动投饵

  • 开发人员, 周期

功能模块

语言类型

参与人员

预计工期

前期文案及整个项目实施

项目经理1

0

管理后台界面效果图

Photoshop

UI设计师1

10

数据库

MYSQL

MBA 2人(及参与项目的所有人)

7(并行1)

用户端

JAVA/OC

Android工程师2

100(并行1)

iOS前端1

管理后台/API

PHP/HTML5

PHP工程师2

内测

测试工程师2人(及参与项目的所有人)

15

总计

125
