Linux-网关/路由-route

1、网关/路由概念

1.1、什么是路由

路由是指路由器从一个LAN接口上收到数据包,根据数据包“目的地址”进行定向并转发到另一个WAN接口的过程。(跨网络访问的路径选择)
路由工作包含两个基本的动作:
1、确定最佳路径 2、通过网络传输信息
在路由的过程中,后者也称为(数据)交换。交换相对来说比较简单,而选择路径很复杂。

1.2、为什么需要路由

如果没有路由,就没有办法实现,不同地域的主机互联互通了;

1.3、如何配置路由

linux系统配置路由使用route命令;可以使用route命令来显示和管理路由表

2、route

2.1、语法

route [add |del] [-host|-net|default] [address[/mask]][netmask] [gw][dev]
[add|del] # 增加或删除路由条目; -host # 添加或删除主机路由;-net:添加或删除网络路由;default:添加或删除默认路由; address # 添加要去往的网段地址由ip+netmask 组成; gw # 指定下一跳地址,要求下一跳地址必须是能到达的,且一般是和本网段直连的接口。 dev # 将添加路由与对应的接口关联,一般内核额会自动判断路由应该关联哪个接口;

2.2、示例

route add -host 1.1.1.1/32 dev eth0 route add -net 1.1.1.1/32 dev eth1 route add -net 1.1.1.1/32 gw 1.1.1.2 route add default gw 1.1.1.2

3、路由的分类

3.1、主机路由【按IP地址路由】

3.1.1、作用

主机路由作用:指明到某台主机具体应该怎么走;
Destination精确到某一台主机

3.1.2、配置

# 去往1.1.1.1主机,从eth0接口出 ]# route add -host 1.1.1.1/32 dev eth0 # 去往1.1.1.1主机,都交给10.0.0.2转发 ]# route add -host 1.1.1.1/32 gw 10.0.0.2

3.2、网络路由【按网段路由】

3.2.1、作用

指明到某类网络怎么走;
Destination精确到某一个网段的主机

3.2.2、配置

# 去往2.2.2.0/24网段,从eth0接口出 route add -net 2.2.2.0/24 dev eth0 # 去往2.2.2.0/24,都效给10.0.0.2转发 route add -net 2.2.2.0/24 gw 10.0.0.2

3.3、默认路由【设置默认路由】

3.3.1、作用

如果匹配不到主机路由、网络路由的,全部都走默认路由(网关)

3.3.2、配置

route add -net 0.0.0.0 gw 10.0.0.2 route add default gw 10.0.0.2

3.4、永久路由【开机自启动生效】

3.4.1、作用

使用route命令添加的路由,属于临时添加;

那如何添加永久路由条目? 在
/etc/sysconfig/network-scripts目录下创建route-ethx的网卡名称,添加路由条目

3.4.2、配置

cat /etc/sysconfig/network-scripts/route-eth0 1.1.1.0/24 dev eth0 1.1.1.0/24 via 1.1.1.2 ~]# route -n Kernel IP routing table Destination Gateway Genmask Flags Metric Ref Use Iface 1.1.1.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0 1.1.1.0 1.1.1.2 255.255.255.0 UG 100 0 0 eth0

4、路由项目案例

4.1、环境准备

4.1.1、前提

一台Linux主机能够被当成路由器用需要三大前提:
1、至少有两块网卡分别连接两个不同的网段; 2、开启路由转发功能/proc/sys/net/ipv4/ip_forward
3、在linux主机添加网关指向该服务器;

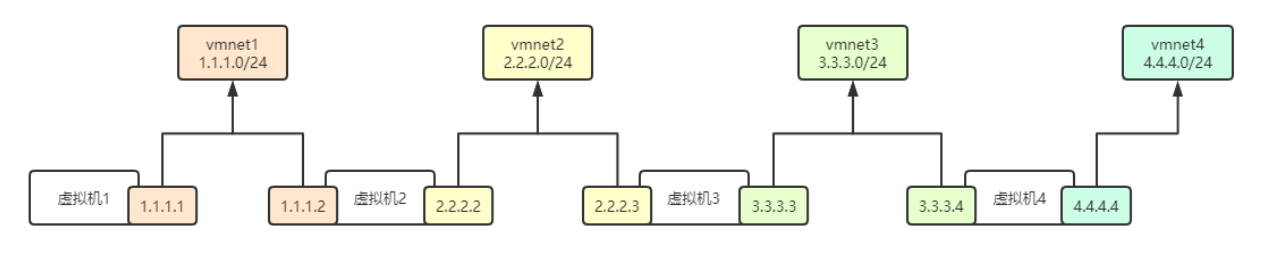

4.1.2、实验流程图

Linux-网关/路由-route插图

4.1.3、vm网口的规划

Linux-网关/路由-route插图1

4.2、4台虚拟机网口的配置

4.2.1、虚拟机-1.1.1.0

]# ip addr | grep 'inet ' | grep -v '1/8' inet 1.1.1.2/24 brd 1.1.1.255 scope global noprefixroute ens36
]# route -n Kernel IP routing table Destination Gateway Genmask Flags Metric Ref Use Iface 1.1.1.0 0.0.0.0 255.255.255.0 U 100 0 0 ens36

4.2.2、虚拟机-2.2.2.0

]# ip addr | grep 'inet ' | grep -v '1/8' inet 1.1.1.131/24 brd 1.1.1.255 scope global noprefixroute dynamic ens33 inet 2.2.2.2/24 brd 2.2.2.255 scope global noprefixroute ens36
]# route -n Kernel IP routing table Destination Gateway Genmask Flags Metric Ref Use Iface 1.1.1.0 0.0.0.0 255.255.255.0 U 100 0 0 ens33 2.2.2.0 0.0.0.0 255.255.255.0 U 101 0 0 ens36

4.2.3、虚拟机-3.3.3.0

]# ip addr | grep 'inet ' | grep -v '1/8' inet 2.2.2.131/24 brd 2.2.2.255 scope global noprefixroute dynamic ens33 inet 3.3.3.3/24 brd 3.3.3.255 scope global noprefixroute ens36
]# route -n Kernel IP routing table Destination Gateway Genmask Flags Metric Ref Use Iface 2.2.2.0 0.0.0.0 255.255.255.0 U 100 0 0 ens33 3.3.3.0 0.0.0.0 255.255.255.0 U 101 0 0 ens36

4.2.4、虚拟机-4.4.4.0

]# ip addr | grep 'inet ' | grep -v '1/8' inet 3.3.3.130/24 brd 3.3.3.255 scope global noprefixroute dynamic ens33 inet 4.4.4.4/24 brd 4.4.4.255 scope global noprefixroute ens36
]# route -n Kernel IP routing table Destination Gateway Genmask Flags Metric Ref Use Iface 3.3.3.0 0.0.0.0 255.255.255.0 U 100 0 0 ens33 4.4.4.0 0.0.0.0 255.255.255.0 U 101 0 0 ens36

4.3、示例1-【vm1】1.1.1.2地址能否与【vm2】1.1.1.131互通

4.3.1、能互通的解答

可以通,因为本机【vm1】1.1.1.2与目标主机【vm2】1.1.1.131两台机器处于一个LAN中,并且两台机器上的路由表里具有Destination指向对方的网段路由条目

4.3.2、【vm1】与【vm2】路由情况

vm1 ~]# route -n Kernel IP routing table Destination Gateway Genmask Flags Metric Ref Use Iface 1.1.1.0 0.0.0.0 255.255.255.0 U 100 0 0 ens36 vm2 ~]# route -n Kernel IP routing table Destination Gateway Genmask Flags Metric Ref Use Iface 1.1.1.0 0.0.0.0 255.255.255.0 U 100 0 0 ens33 2.2.2.0 0.0.0.0 255.255.255.0 U 101 0 0 ens36

4.4、示例2-【vm1】1.1.1.2地址能否与【vm2】2.2.2.2互通

4.4.1、不能互通的解答

不能,因为数据包只能送到1.1.1.2,而无法送达2.2.2.2

4.4.2、解决方法

# 需要添加一条去往2.2.2.0/24网段的路由,从eth1接口发出即可 vm1 ~]# route add -net 2.2.2.0/24 dev ens36 vm1 ~]# route -n Kernel IP routing table Destination Gateway Genmask Flags Metric Ref Use Iface 1.1.1.0 0.0.0.0 255.255.255.0 U 100 0 0 ens36 2.2.2.0 0.0.0.0 255.255.255.0 U 0 0 0 ens36 vm1 ~]# ping -c 1 2.2.2.2 64 bytes from 2.2.2.2: icmp_seq=1 ttl=64 time=0.530 ms

4.5、示例3-【vm1】1.1.1.2地址能否与【vm2】2.2.2.2互通

4.5.1、不能互通的解答

不能;因为数据包只能送到vmnet2交换机,送不到vmnet3交换机

4.5.2、【vm2】开启网络转发功能

echo "net.ipv4.ip_forward=1" >>/etc/sysctl.conf echo "1" > /proc/sys/net/ipv4/ip_forward sysctl -p

4.5.3、解决方法

# 将去往2.2.2.0/24网段的数据包交给1.1.1.2这台主机帮我们转发给2.2.2.131这台主机 route add -net 2.2.2.0/24 gw 1.1.1.131 ]# ping 2.2.2.2 PING 2.2.2.2 (2.2.2.2) 56(84) bytes of data. 64 bytes from 2.2.2.2: icmp_seq=1 ttl=64 time=0.231 ms

4.6、示例4-【vm1】1.1.1.1地址能否与【vm3】3.3.3.3地址互通

4.6.1、不能互通的解答

因为数据包只能送到vmnet2交换机,送不到vmnet3交换机

4.6.2、【vm2】、【vm3】开启网络转发功能

echo "net.ipv4.ip_forward=1" >>/etc/sysctl.conf echo "1" > /proc/sys/net/ipv4/ip_forward sysctl -p

4.6.3、解决方法

1、在【vm1】主机上将去往3.3.3.0/24网段的数据包交给【vm2】1.1.1.131,由这台主机帮我们转发给3.3.3.3; vm1 ~]# route add -net 3.3.3.0/24 gw 1.1.1.131 vm1 ~]# route -n Kernel IP routing table Destination Gateway Genmask Flags Metric Ref Use Iface 1.1.1.0 0.0.0.0 255.255.255.0 U 100 0 0 ens36 3.3.3.0 1.1.1.131 255.255.255.0 UG 0 0 0 ens36 2、在vm2上需要添加到3.3.3.0/24网段的路由,然后开启转发功能,否则数据包无法转发,会被丢弃; vm2 ~]# route add -net 3.3.3.0/24 ens36 vm2 ~]# route -n Kernel IP routing table Destination Gateway Genmask Flags Metric Ref Use Iface 1.1.1.0 0.0.0.0 255.255.255.0 U 100 0 0 ens33 2.2.2.0 0.0.0.0 255.255.255.0 U 101 0 0 ens36 3.3.3.0 0.0.0.0 255.255.255.0 U 0 0 0 ens36 3、数据包到达vm3主机,但是无法送回来,所以还需要在【vm3】主机上添加去往1.1.1.0/24网段的数据包走2.2.2.2这台主机转发; vm3 ~]# route add -net 1.1.1.0/24 gw 2.2.2.2 vm3 ~]# route -n Kernel IP routing table Destination Gateway Genmask Flags Metric Ref Use Iface 1.1.1.0 2.2.2.2 255.255.255.0 UG 0 0 0 ens33 2.2.2.0 0.0.0.0 255.255.255.0 U 100 0 0 ens33 3.3.3.0 0.0.0.0 255.255.255.0 U 101 0 0 ens36 4、测试是否通 vm1 ~]# ping 3.3.3.3 PING 3.3.3.3 (3.3.3.3) 56(84) bytes of data. 64 bytes from 3.3.3.3: icmp_seq=1 ttl=63 time=1.21 ms

4.7、示例5-【vm1】1.1.1.1地址能否与【vm3】3.3.3.3地址互通

4.7.1、在vm1主机上将去往3.3.3.0/24网段的数据包交给【vm2】1.1.1.131,由这台主机帮我们转发给【vm4】3.3.3.130

vm1 ]# route add -net 3.3.3.0/24 gw 1.1.1.131 vm1 ]# route -n Kernel IP routing table Destination Gateway Genmask Flags Metric Ref Use Iface 1.1.1.0 0.0.0.0 255.255.255.0 U 100 0 0 ens36 3.3.3.0 1.1.1.131 255.255.255.0 UG 0 0 0 ens36

4.7.2、在vm2、vm3上开启转发功能

echo "net.ipv4.ip_forward=1" >>/etc/sysctl.conf echo "1" > /proc/sys/net/ipv4/ip_forward sysctl -p

4.7.3、vm2上增加3.3.3.0/24网段的路由,由【vm3】2.2.2.131帮我们转发给【vm4】3.3.3.130

[root@vm2 ~]# route add -net 3.3.3.0/24 gw 2.2.2.131 [root@vm2 ~]# route -n Kernel IP routing table Destination Gateway Genmask Flags Metric Ref Use Iface 1.1.1.0 0.0.0.0 255.255.255.0 U 100 0 0 ens33 2.2.2.0 0.0.0.0 255.255.255.0 U 101 0 0 ens36 3.3.3.0 2.2.2.131 255.255.255.0 UG 0 0 0 ens36

4.7.4、在vm4主机上添加去往1.1.1.0/24网段的数据包走【vm3】3.3.3.3这台主机转发

数据包到达vm4主机,但是无法送回来,所以还需要如下配置 [root@vm4 ~]# route add -net 1.1.1.0/24 gw 3.3.3.3 [root@vm4 ~]# route -n Kernel IP routing table Destination Gateway Genmask Flags Metric Ref Use Iface 1.1.1.0 3.3.3.3 255.255.255.0 UG 0 0 0 ens33 3.3.3.0 0.0.0.0 255.255.255.0 U 100 0 0 ens33 4.4.4.0 0.0.0.0 255.255.255.0 U 101 0 0 ens36

4.7.5、测试

vm1 ~]# ping 3.3.3.130 PING 3.3.3.130 (3.3.3.130) 56(84) bytes of data. 64 bytes from 3.3.3.130: icmp_seq=1 ttl=62 time=1.90 ms

5、路由条目优化

5.1、如何优化

以虚拟机1为例,除了第一个路由条目外,其他的路由条目其实都需要由1.1.1.2来转发,所以我们可以统一用一条路由规则;(配置默认路由)

5.2、vm1清空之前的配置

vm1 ]#route del -net 2.2.2.0/24 vm1 ]#route del -net 3.3.3.0/24 vm1 ]#route del -net 4.4.4.0/24

5.3、增加默认路由

route add -net 0.0.0.0/0 gw 1.1.1.131 # 或 route add default gw 1.1.1.131 ]# route -n Kernel IP routing table Destination Gateway Genmask Flags Metric Ref Use Iface 0.0.0.0 1.1.1.131 0.0.0.0 UG 0 0 0 ens36 1.1.1.0 0.0.0.0 255.255.255.0 U 100 0 0 ens36

5.4、小结

其它主机的虚拟主机优化,也是跟这个差不多的。



原文链接:https://www.cnblogs.com/ygbh/p/17352197.html
