1.配置需求 如下组网图所示，需要在原有的网络中增加ACG1000来审计内网PC用户上网行为，为最小程度避免影响原有网络，所以ACG1000采用旁路模式部署进原有网络；为了更好的分析与管理日志，需要把ACG1000生成的日志输出到日志分析服务器进行分析与管理。

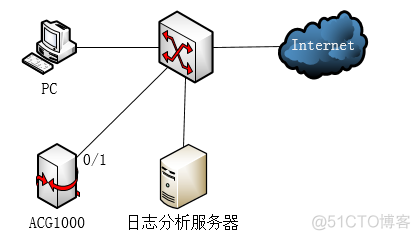

2.网络拓扑
IP分配 PC：192.168.1.10 ACG1000：192.168.1.11 日志分析服务器：192.168.1.12 网关：192.168.1.254
3.ACG1000详细配置 3.1 登录web管理界面 设备管理口（ge0）的默认地址配置为192.168.1.1/24。默认允许对该接口进行PING，HTTPS操作。将终端与设备ge0端口互联，在终端打开浏览器输入https://192.168.1.1登录设备管理界面。默认用户名与密码均为admin。

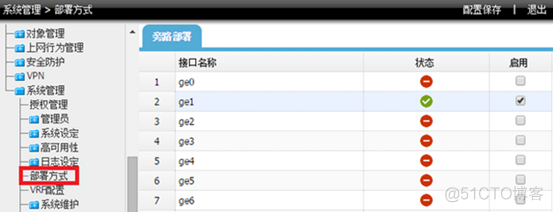

3.2 配置旁路接口 选择“系统管理”>“部署方式”>“旁路部署”中勾选ge1接口，在弹出的对话框中选择“确定”。
3.3 配置接口IP 选择“网络配置”>“接口”>“物理接口”中将ge1接口IP地址修改为192.168.1.11/24，然后选择管理方式为“Center-monitor”然后点击“提交。 选择“网络配置”>“路由”>“静态路由”>“新建”中创建静态路由。目的地址和掩码都设置为：0.0.0.0（代表所有网段），下一跳地址配置192.168.1.254（路由器下联接口地址），配置完成后点击提交。
3.4 配置IPV4策略 选择“上网行为管理”>“策略配置”>“IPV4策略”>“新建”中创建审计策略。

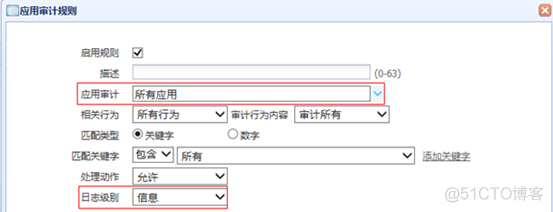

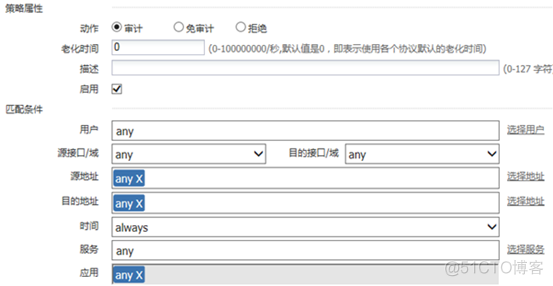

新建应用审计策略用来审计所有应用。

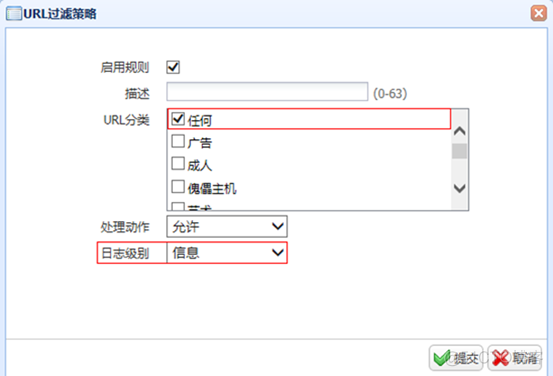

新建URL审计策略审计所有网站，配置完成后选择提交完成所有配置。

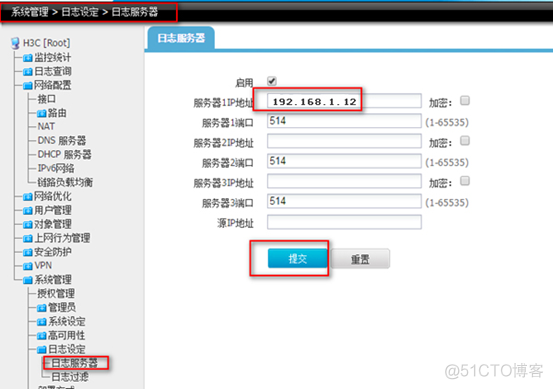

3.3 配置日志输出 在“系统管理à日志设定à日志服务器”里勾选“启用”并配置服务器的IP地址192.168.1.12 点击“提交”。保证服务器的地址和ACG1040设备能正常通信。
3.5 保存配置 在设备管理界面右上角点击配置保存，保存当前配置。

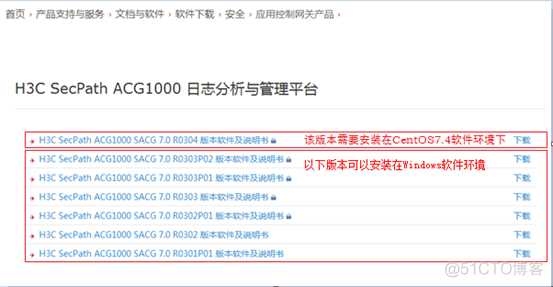

4 日志分析与管理平台配置 4.1 安装日志分析与管理平台 首先需要在华三官网 www.h3c.com.cn “产品支持与服务\软件下载\安全”下载安装软件“H3C SecPath ACG1000 日志分析与管理平台”。（软件版本下载账号：yx800 密码为：01230123）

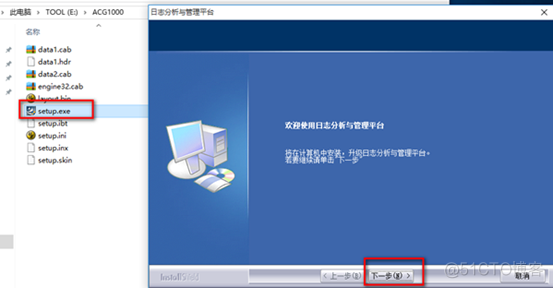

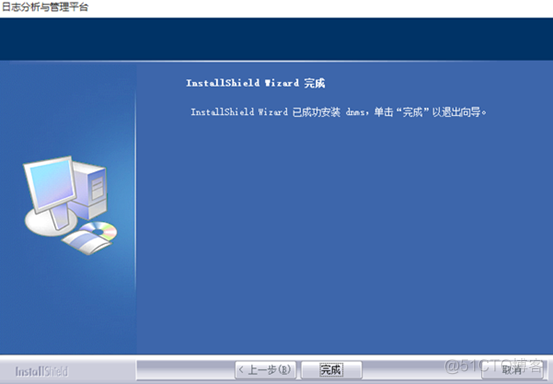

下载完成后将版本文件解压到电脑上，然后双击“setup.exe”开始安装，请按照安装提示完成软件安装。

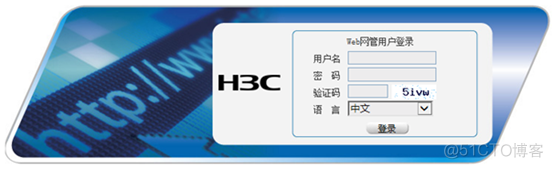

安装成功后，启动浏览器，输入登录信息。在PC上启动IE浏览器（建议使用IE9.0 及以上版本），例如:安装服务器在地址栏中输入http://127.0.0.1 或者用该服务器的IP地址http://192.168.1.12 后单击“Enter”键，即可进入下图所示的SecPath ACG1000日志分析与管理平台登录页面。 输入系统缺省的用户名“super”和密码“super.123”,并输入验证码，点击“登录”按钮即可进入ACG1000 Manager并进行管理操作。

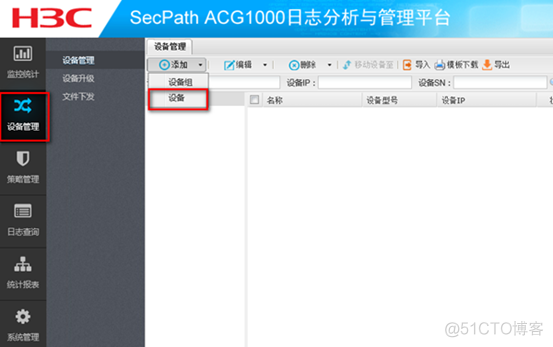

4.2 添加ACG设备 在ACG日志分析与管理中心的页面的导航栏中选择“设备管理—>设备管理”，选择添加“设备”来添加ACG1000设备，输入设备的IP地址“192.168.1.11”，账号密码为“admin/admin”点击“确定”。 成功添加ACG1040设备，可以查看到ACG1000的 CPU、内存以及磁盘的信息，在管理平台上点击“WEB管理”可以直接进入被管理的ACG1040的管理页面。
4.3 查看日志 管理平台成功管理到ACG1000后，可以在管理平台里查看ACG1000审计到下面终端相关日志。
