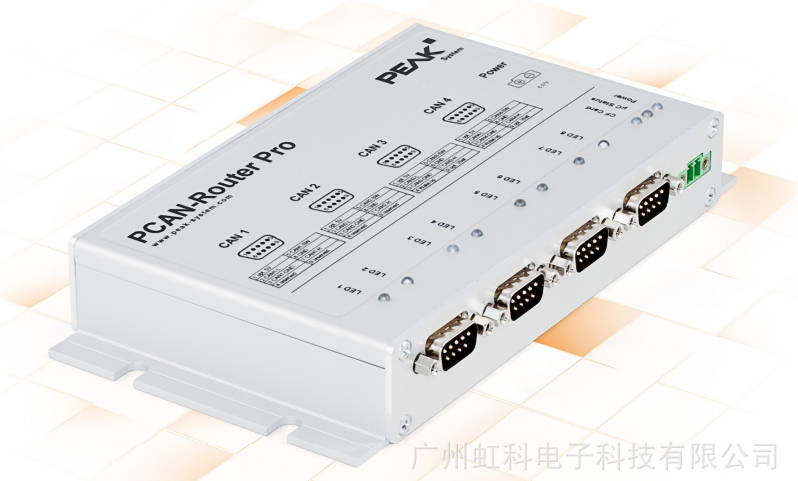

PCAN-Router Pro简介
1. 应用
将CAN网络报文存储到设备内置的CF卡中,1G的CF卡可保存约5000万条标准帧。并可配置为网关使用,可对信号做一些逻辑触发或者数学运算。这些都可以通过软件配置来实现,也可以自己做开发。
保存的数据格式为btr,通过转换工具软件可以转换为ASC,CSV格式,这样我们可以将ASC格式的文件导入CANoe或者CANalyzer中分析。
2. 特点
J 4路高速CAN通道,利用插入式收发器模块实现。可替换成低速、单线、和光电解耦高速模块,以及无唤醒功能的高速模块
J CAN接头用D-Sub 9-pin
J 用PPCAN-Editor 2 for Windows软件进行全面配置
J 各种功能块用于数据处理和操作
J 可配置的状态LED
J 记录CAN数据和错误帧到CompactFlash卡(支持2G)
J 用Windows软件把记录的数据转换成各种输出格式
J 用单独输入或者CAN总线实现唤醒功能
J 电池缓冲的实时时钟(RTC), 也可用于唤醒
J 8 – 30 V电源,过压和反极性保护
J 铝合金外壳,带安装盘或选择DIN导轨安装
J 扩展的工作温度范围-40至85 °C
标准固件属性
J 用PPCAN-Editor 2 for Windows软件进行全面配置
J 各种功能块用于数据处理和操作
J 可配置的蜂鸣器
J 可配置的CAN通道状态LED
J 记录CAN数据和错误帧到CompactFlash卡
J 用Windows软件把记录的数据转换成各种输出格式
3. 订货信息
名称 |
货号 |
PCAN-Router Pro |
IPEH-002212 |
发货清单
J PCAN-Router Pro,铝合金外壳,包括电源匹配接头
J PPCAN-Editor 2 for Windows配置软件。
J 转换软件PEAK-Converter for Windows 8/7/Vista/XP (32/64-bit)
J 1GB的工业CompactFlash闪存卡
J Windows开发软件包 (Yagarto GNU ARM工具链、flash program)
J DVD含库、例程、和使用手册(PDF格式)
4. PPCAN-Editor配置软件功能介绍
PPCAN-Editor2软件可用于详细配置带有CAN连接的IO模块,如PCAN-MIO,PCAN-Router Pro,MU-Thermocouple1 CAN。
这个配置过程从定义接收和发送的CAN报文开始;然后根据不同的硬件,用户可以使用大量不同的功能块和其它设置来处理CAN报文及其信号;最后通过CAN总线将配置的数据发送到模块中,这一步要用到PEAK的CAN接口(如PCAN-USB,PCAN-PCI等)。
功能特性:
J 定义事件触发或周期性发送CAN报文
J 通过基本的缩放和偏置功能处理数据
J 各种功能块用于处理测量值,如迟滞,特性曲线,数学计算操作和逻辑连接
J 通过网关功能选择性转发CAN数据
J 通过比较功能实现条件执行功能块
J 模块特定参数设置
J 可导入Symbol文件或者dbc文件,从而可以方便的定义接收和发送的报文
J 通过CAN发送配置数据
发货清单:
J PPCAN-Editor软件(包含在硬件光盘中)
J HTML格式帮助文档
J PDF格式功能块参考指南
J 简单的中文入门手册(单独发送)
系统要求:
J Windows? 8, 7, Vista, XP (32/64-bit)
J At least 512 MB RAM and 1 GHz CPU
