无论是在工作还是学习过程中，我们经常会有异地访问局域网的需求。所谓异地组网，就是要打通两地的局域网络环境，在任何一地的局域网络环境下，能够通过输入异地局域网地址的方式，实现类似于本地局域网访问的效果。本文将详解异地局域网对接的原理，并予以实操。

任务目标：

异地局域网对接原理：

ssh隧道的建立依赖于一端的公网ip，为便于展示与理解，在实操部分，文章将直接使用蒲公英的隧道穿透方案，这套方案可以在NAS服务器、路由器、各种操作系统上落地。免费版本虽然只支持3个设备，但是我们可以通过在网关或者旁路由上搭建隧道，做到只用两个成员，却完全实现两个异地局域网之间的互通。下文将以在异地的两个旁路由上搭建隧道为例，展开论述。

如图所示：

家庭A局域网段为192.168.8.0/24，网关（192.168.8.1/24）通过光猫（192.168.2.1）接入中国电信主干网。在家庭A的局域网环境下，有一台NAS服务器（192.168.8.20），作为家庭A的蒲公英组网方案的客户端；
家庭B局域网段为192.168.1.0/24，网关（192.168.1.1/24）通过长城宽带接入公网，在家庭B的局域网环境下，有一个闲置蒲公英x1盒子（192.168.1.10），作为家庭B的蒲公英组网方案的客户端。当然，也可以用一个软路由实现彻底的零付费使用蒲公英组网方案。

隧道的两端，分别为家庭A的NAS服务器和家庭B的蒲公英盒子（本质上就是两个旁路由）。

Docker run-d\ --restart=always\ --device=/dev/net/tun\ --net=host--cap-add=NET ADMIN\ --cap-add=SYS ADMIN--env PGY USERNAME=蒲公英用户名\ --env PGY PASSWORD=浦公英密码\ --name pgyvpn benzbrake/pgyvpn

在部署完成后，我们可以分别查看下NAS服务器和蒲公英盒子的网卡和ip地址信息，可以看到隧道的虚拟网卡和地址都已经分配好了。

在本次示例中，NAS服务器和蒲公英盒子的信息如下：

NAS——ORAY VNC：172.16.3.228/32 ；子网掩码：255.255.255.255

蒲公英盒子——ORAY VNC：172.16.3.121/32 ；子网掩码：255.255.255.255

子网掩码都是255.255.255.255，说明是点对点隧道。

要完成两个局域网间设备的互访，还需要两边局域网内的设备的网关设置为各自的局域网旁路网关，或者直接在主路由上设置静态路由表。我们以家庭A中一个设备PC1为起点，逐步疏通线路。

当家庭A网段（192.158.8.0/24）中任何一个设备要访问家庭B网段（192.168.1.0/24）内的设备，以及家庭B端的局域网隧道端口——即蒲公英盒子（172.16.3.121/32），都需要经过NAS服务器（192.168.8.20）上的隧道出去，那么首先就要让家庭A中的任何一个设备在想要访问家庭B时，能够找到家庭A中的NAS服务器这个’大门’。因此需要配置家庭A中的默认网关（192.168.8.1/24）的路由表，将所有请求家庭B网段（192.168.1.0/24）的地址以及家庭B端的局域网隧道端口（172.16.3.121/32），指向本地的NAS服务器（192.168.8.20）。

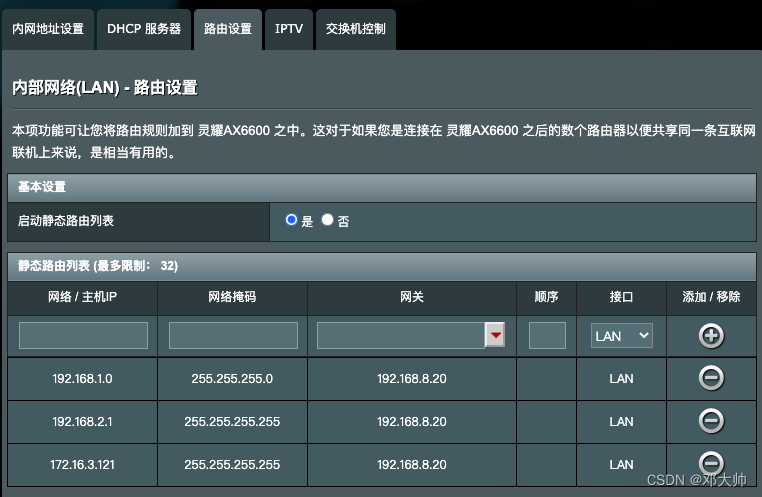

可视化界面处理：

或者命令行处理：

route add -net 192.168.1.0/24 gw 192.168.8.20 route add -net 192.168.1.0/24 gw 172.16.3.121/32

192.168.1.0/24—>192.168.8.20
192.168.1.0/24—>172.16.3.121/32

当家庭A中任何一个设备要访问家庭B内的设备，都需要经过NAS服务器上的隧道，因此只需要在NAS服务器上添加一个静态路由，将目的地址为192.168.1.0/24【家庭B局域网网段】的数据包，转发到本地局域网隧道端口172.16.3.121/32【家庭B蒲公英盒子的ORAY VNC】

route add -net 192.168.1.0/24 gw 172.16.3.121/32

echo "net.ipv4.ip_forward = 1" >>/etc/sysctl.conf sysctl -p iptables -I FORWARD -i oray_vnc -j ACCEPT iptables -I FORWARD -o oray_vnc -j ACCEPT iptables -t nat -I POSTROUTING -o oray_vnc -j MASQUERADE iptables -I FORWARD -i eth0 -j ACCEPT iptables -I FORWARD -o eth0 -j ACCEPT iptables -t nat -I POSTROUTING -o eth0 -j MASQUERADE iptables -I FORWARD -i docker0 -j ACCEPT iptables -I FORWARD -o docker0 -j ACCEPT iptables -t nat -I POSTROUTING -o docker0 -j MASQUERADE

192.168.1.0/24—>172.16.3.121/32

此时，用A家庭的NAS服务器去ping家庭B的蒲公英盒子是可以通的，但是去ping家庭B的其他设备不通，原因是家庭B其他设备在返回数据包时，家庭B其他设备没有办法在本地网关以及默认网关（192.168.1.1/24）的路由表中查询到隧道地址。

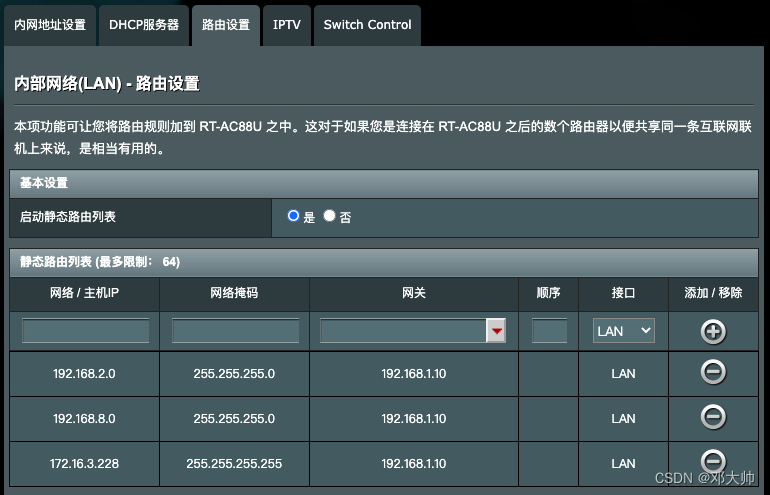

家庭A发至家庭B的数据包既有可能是家庭A的局域网网段地址（192.168.8.0/24），也有可能是家庭A的隧道地址（172.16.3.228）。因此需要在家庭B的局域网的网关中添加两条静态路由：将来自家庭B的数据包，转发给旁路由——此处为蒲公英盒子（192.168.1.10）。

192.168.8.0/24—>192.168.1.10
172.16.3.228—>192.168.1.10

此时，家庭A中的NAS服务器去ping家庭B中的任何一个局域网内设备都是通畅的了。

但是此时会发现，家庭A中的局域网设备，是ping不通家庭B中的设备的。这是因为家庭B中返回的数据包，转发到旁路由，即蒲公英盒子（192.168.1.10），蒲公英盒子缺少到家庭A局域网网段（192.168.8.0/24）的路由，只有家庭A中NAS服务器的路由，因此只有家庭A中的NAS服务器可以ping通。

此时需要在家庭B中的旁路由（蒲公英盒子）上添加一条返回家庭A局域网的静态路由。

route add -net 192.168.8.0/24 gw 172.16.3.228

# echo "net.ipv4.ip_forward = 1" >>/etc/sysctl.conf # sysctl -p iptables -I FORWARD -i oray_vnc -j ACCEPT iptables -I FORWARD -o oray_vnc -j ACCEPT iptables -t nat -I POSTROUTING -o oray_vnc -j MASQUERADE iptables -I FORWARD -i eth0.1 -j ACCEPT iptables -I FORWARD -o eth0.1 -j ACCEPT iptables -t nat -I POSTROUTING -o eth0.1 -j MASQUERADE iptables -I FORWARD -i br-lan -j ACCEPT iptables -I FORWARD -o br-lan -j ACCEPT iptables -t nat -I POSTROUTING -o br-lan -j MASQUERADE
