前言

大家好,俺又来了。

随着2021挖矿热潮的来临,我们的电脑硬件都纷纷涨价。

曾经我组装DIY NAS的文章也写了不少,可现在伴随着硬件的涨价,都不太值得入手了。

而我又特别喜欢折腾,已经很久没有组装NAS了。

于是,我决定出这么一个系列文章,就叫文菌装NAS。

特别提醒:如果不了解NAS是何物的朋友,可以简单理解为它是一个插着网线的硬盘盒,相当于在家里安装了服务器,我们的手机、电脑,都可以随时随地的访问里面的内容。

而它又像一台电脑,可以自动备份照片文件,可以下载电影,管理文件,会非常的爽。

这次,我会分享我组装一台高性能全能NAS的全流程,包含硬件购买、组装、软件安装、调试等。

我希望,这台NAS能实现:

虚拟机、软路由、NAS存储、电影下载、转码、相册备份、导航页、博客等一体。

它将是我2021年的全能型NAS,我也会详细补充各种应用安装,包括QB、PLEX、JELLYFIN等。

希望这个系列文章,会帮助到想要DIY NAS的朋友们。

而且我不仅仅会写文章,还会伴随着超详细的视频内容,共同产出。

届时,您懒得看视频,可以翻更详细的文章内容,而文章内容看不懂,则可以看视频,我要做到将DIY NAS内容,一网打尽!

全能NAS配置清单

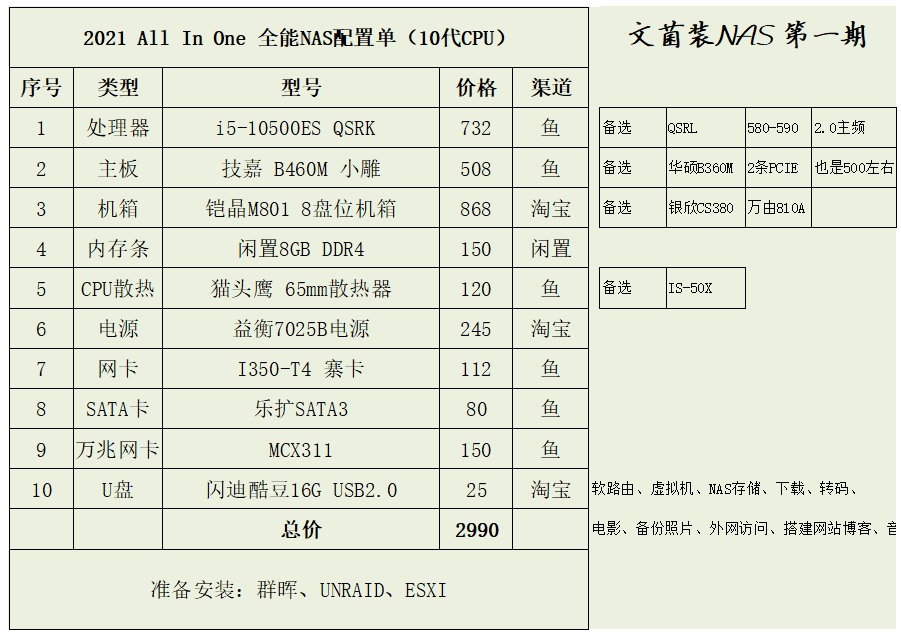

1、首先,我放上配置清单:

这套总价在2990元,大家先不要急着走,这些配置都是可以调整的。

image-20210404095427317image-20210404095427317

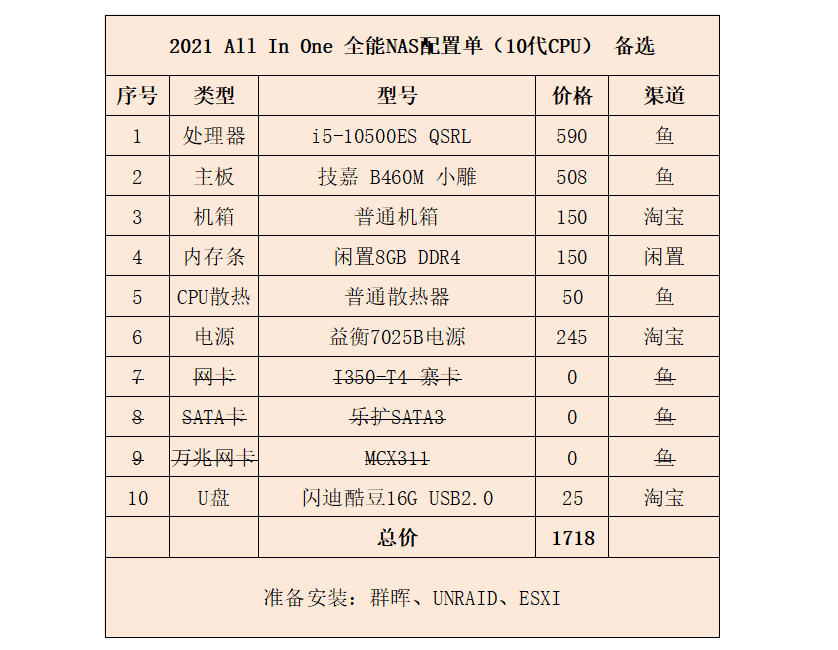

2、我这里提供了一套备选方案,就是不要万兆网卡,不要扩展卡,不要软路由,机箱散热换成普通机箱。

这样总价就是1788元,这个性价比就非常高了:

image-20210404095814986image-20210404095814986

3、如果再省一省,还可以更便宜,也就说,仅仅只要1700元左右,就能拥有一台6核12线程十代I5的高性能NAS。

而且主板还有2条PCIE扩展槽,方便后续扩展。

主板上还有2根M.2的满速接口,可以接NVME固态硬盘做缓存使用。

可以说,这是目前矿潮来临时,最具性价比的一套安装方案。

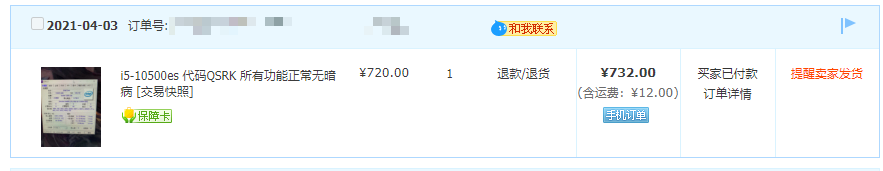

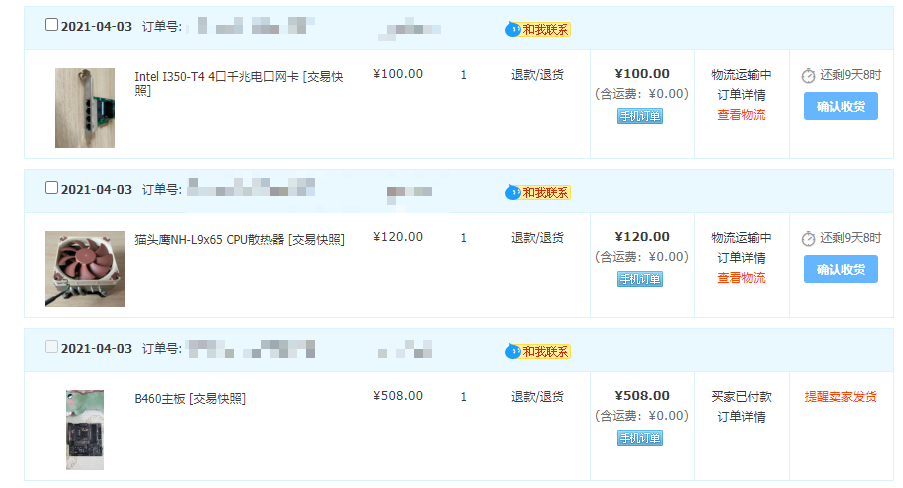

晒一下我昨天的购买记录:

image-20210404100639169image-20210404100639169

image-20210404100651689image-20210404100651689

DIY NAS注意事项

我这里简单说一下这台NAS的注意事项。

1、关于价格。

也许有人会说,这台NAS配置 都比家里的主力机要好了。

其实,大家可以看看成品NAS的方案,J4125处理器的NAS,几乎都是2000元起步。

我们这台8盘位的NAS,搭配万兆,软路由,I5 10代处理器,总价只要3000左右。

哪个价格更实惠,大家心里更清楚。

2、关于性能。

也许又有朋友说了,300-400元的蜗牛星际矿渣不香吗?

之前的推荐的绿牌,蜜獾这些不行吗?

NAS要这么高性能做什么?

那我可要好好说说了,如果不要这么高性能的NAS,我们NAS的电影异地转码,在外网播放很容易卡顿

高性能NAS可以让我们的照片略缩图生成速度可以更快,实测10万张照片,白群花了一周时间生成略缩图,DIY的高性能NAS只需要1-2天。

高性能的NAS,还可以实现更强劲的虚拟机功能,以及软路由和各种插件。

蜗牛星际这种矿渣,为什么只值300-400,还不是因为它的扩展性小,盘位少,硬件差,性能低。

有更高需求的时候,自然往更高的硬件看齐,不是谁都觉得蜗牛香,还是得看需求

3、关于功耗。

其实从8代处理器开始,我们的电脑功耗就已经很低了。

我之前推荐的I3-8100 处理器,功耗也只比J4125这些处理器高个10瓦左右。

功耗的高低,更多是看硬盘数量和电源质量。

这些处理器在做NAS的时候,大多都是低负载运行,其实功耗并不多。

也就是说,我们提升了NAS的性能,并不会增加太多的电费。

4、关于捡垃圾。

捡垃圾和买全新的,我是有一个明显界限。

首先,处理器、主板、机箱,这些,我推荐捡垃圾,买二手的。

因为,我折腾一圈后,这些产品都可以再出掉。

而且几乎都可以比全新的便宜个100-200元。

而内存、硬盘等物品,就推荐买全新的。

大家捡垃圾的时候,一定要看好对方的信用,评价。

如果不放心,还是全部上京东买全新的,一样可以参考这篇文章操作。

5、关于稳定性。

DIY NAS的稳定性,肯定是不如成品NAS稳定,而且需要消耗时间和精力。

但是,DIY NAS,只要调试好了后,就会非常的稳定。

跟着我折腾过这么多台NAS的朋友,应该会有了解。

自己组装的NAS,只要不瞎搞,调试好了,体验只会比成品NAS更爽。

如果您不是一个动手能力很强的朋友,建议还是上成品NAS,文末我会推荐几台成品NAS的选择。

好了,这些注意事项,我只说一次,以后有人反应这些问题,我会给他看这篇文章。

接下来,我会详细的展示,每一个零件的购买过程和原因。

一、购买处理器

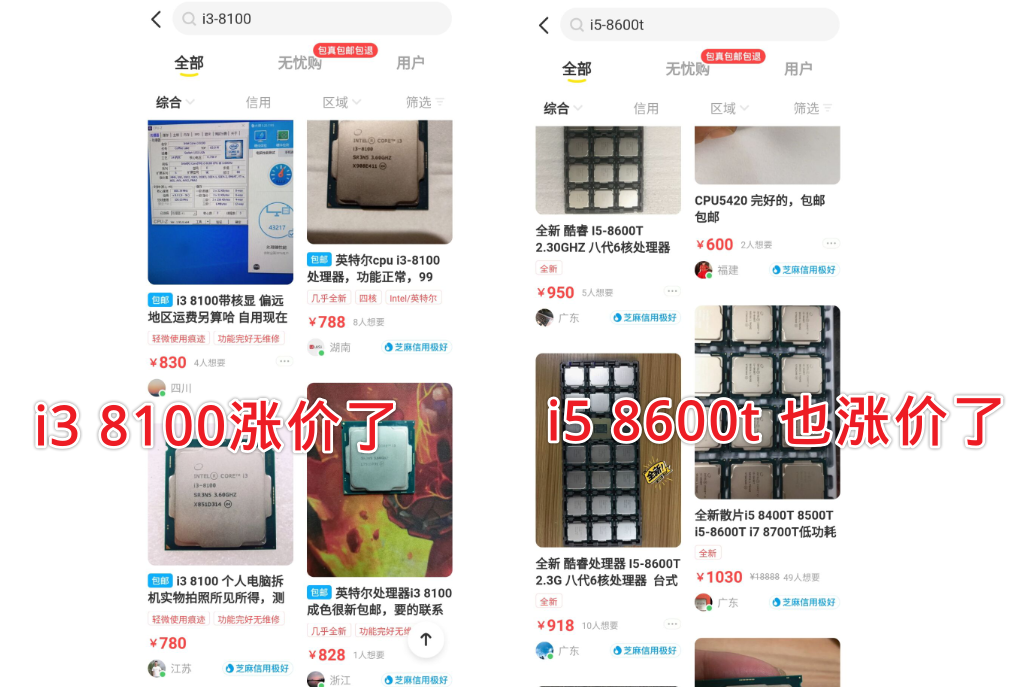

1、一开始我是打算购买8-9代处理器。

比如:i5-8600T,i5-9400T,但是这些处理器都涨价了:

特别是i3-8100,都涨价到800元了。

i5-8600T 也涨到900元:

这简直就2个字形容:无语,俺是绝对不买的。

image-20210404102827305image-20210404102827305

2、然后,我又观察了一下十代的处理器,比如I3-10100,I5-10400这些。

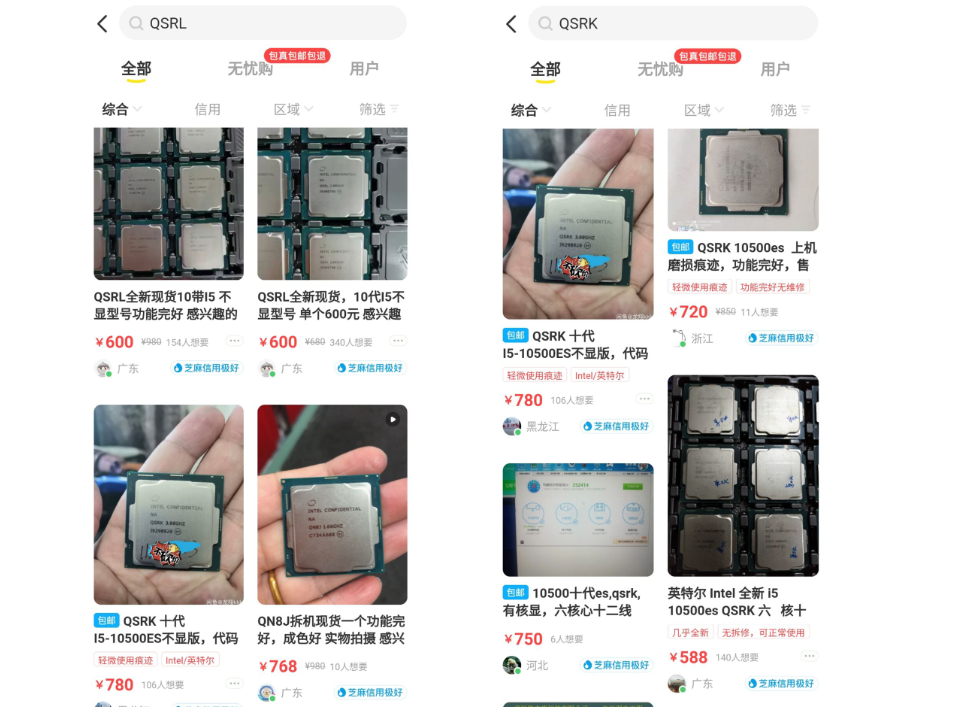

都感觉有点贵了,在我茫然的时候,看到了QSRLQSRK

其中,QSRL 只要600元就能买到崭新的,而且QSRK 也只要800元左右。

而现在10代的集成显卡也有解决方案了,所以我就打算试试10代:

image-20210404103057938image-20210404103057938

3、其实这些处理器是ES版,也就是测试版。

之前很早的I7-8700T,也是测试版,价格很便宜。

其中,600元的QSRL,默认主频是2.0G的,而800元的QSRK,默认主频是3.0G的,要强一点点。

QSRL:1200针 I5 10500T ES版 六核12线程 2.0G 睿频3.4G 10代 35W

QSRK:1200针 I5 10500 ES版 六核12线程 3.0G 睿频4.2G 10代 65W

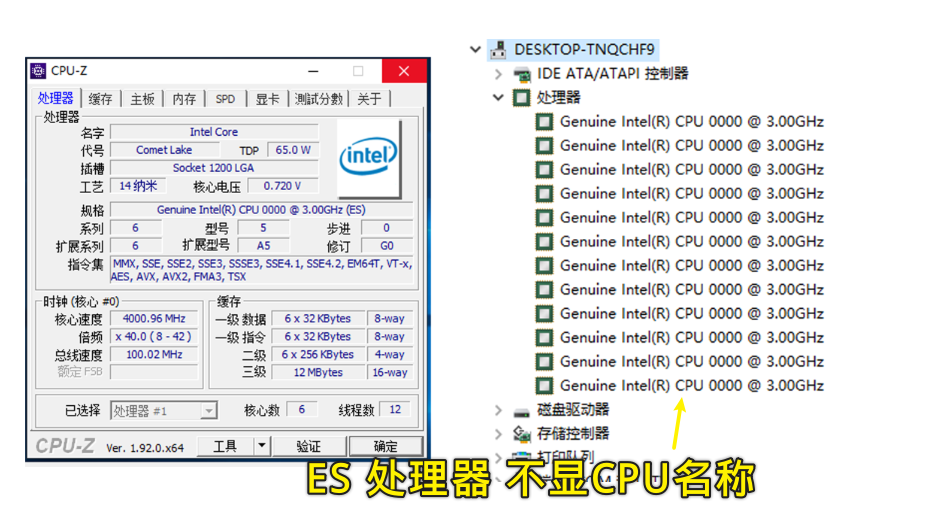

这些ES处理器,是不显版,就是不显示CPU的型号,是4个0显示。

但是性能并不弱,包括集成显卡,也是630的,非常适合我们做NAS使用。

image-20210404103523014image-20210404103523014

4、如果您不放心这些ES版本的处理器,也可以选择正式版的:

比如I3-10100不带F的版本的,还可以选择I5-8600T这些处理器,都是没问题的。

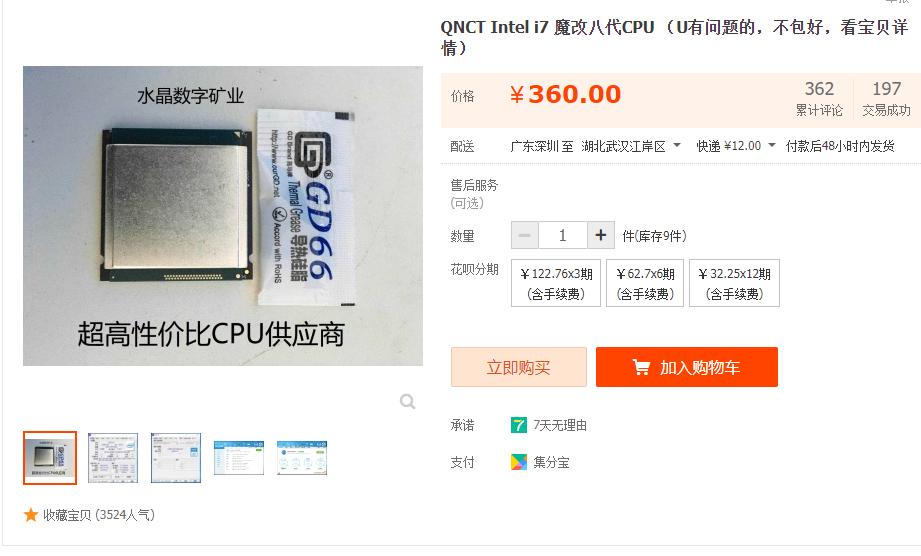

emm,其实还有一个更极端的玩法,就是上魔改CPU。

比如QNCT、QL3X等,这些处理器需要改扣具,需要对应的主板,可复制性不好,所以我不方便推荐给大家。

适合高玩的朋友,我们的群友,用这个做NAS稳定大半年了,而且价格便宜,性能强。

不到1000元,就能组装一台高性能NAS,但是新手得小心。

image-20210404103747593image-20210404103747593

5、这就是我购买处理器的全流程。

如果您手里已经有i3-8100、i5-8600t、或者相关的处理器。

没有必要进行升级,这些处理器的性能,在做NAS的实际体验上是差不多的。

后续跟着我的文章,一步一步安装软件即可。

现在i5的10代处理器,QSRL 已经很好买了。希望不要涨价,不要涨价!!!

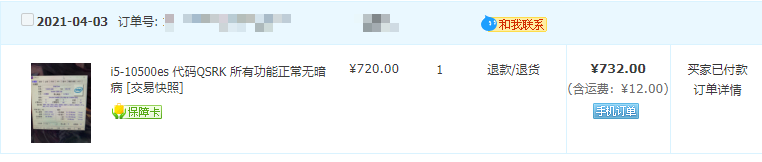

如果732元,买不到QSRK,那么就直接去买600元的QSRL,体验差不多:

image-20210404104213959image-20210404104213959

二、购买主板

1、由于使用的10代的处理器。

所以之前的主板就不能用了,只能用H410、B460及以上的主板。

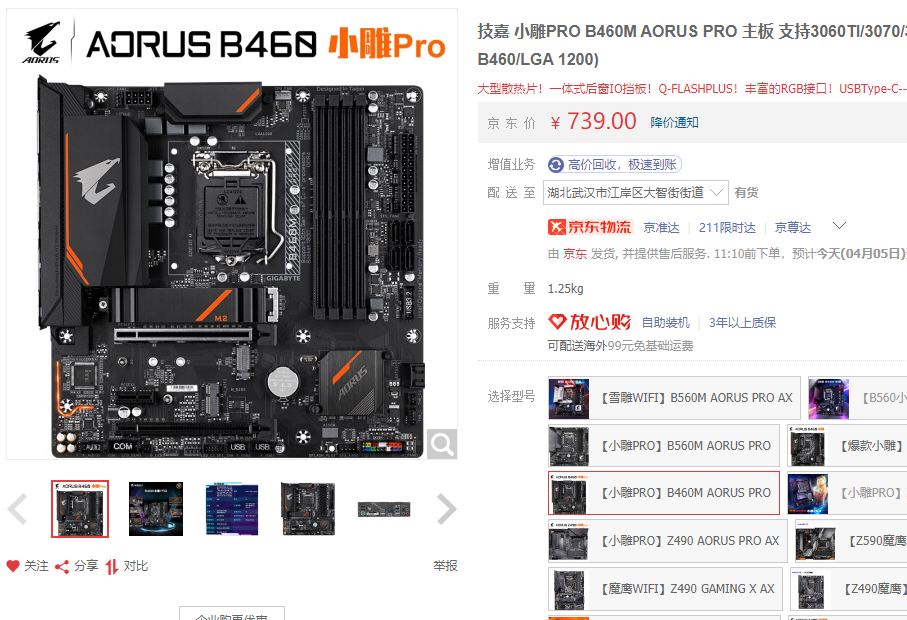

我这次购买的是技嘉B460M 小雕Pro 主板:

image-20210405103307109image-20210405103307109

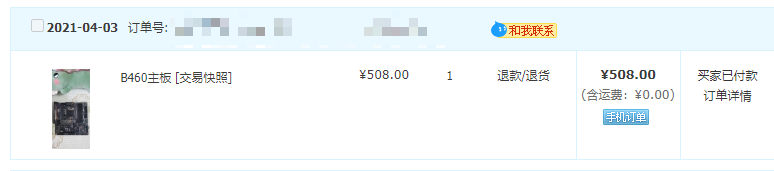

2、我买的是二手的,价格在508元,箱说齐全,现在还未到货。

如果再花时间淘一下,还可以更便宜,比买全新的优惠了200多:

image-20210404104456227image-20210404104456227

3、为什么要买这块主板?

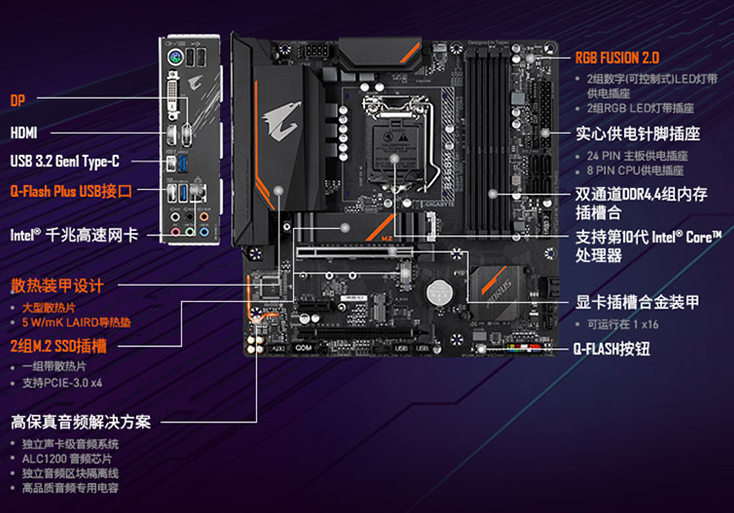

首先,它是标准的M-atx主板,也就是24.5*24.5CM的,适合我们的NAS机箱。

而且还有2个M.2的SSD插槽,都满速的哦。

还有6个原生SATA接口,以及USB3.2 Type-C接口:

image-20210404105355962image-20210404105355962

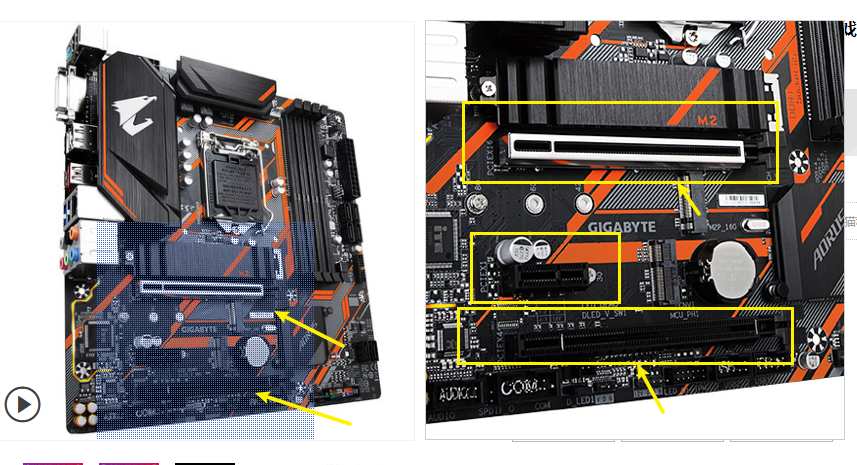

4、除此之外,这块主板,还有2条PCIE*16的插槽:

一个速度是x16、另外一个速度是x4,还有一个x1的插槽。

这3个插槽,可以满足我们的NAS接入万兆网卡,四口千兆网卡,以及SATA扩展卡。

搭配2条M.2接口。

最多可以让我们的NAS拥有10盘位 + 双m.2 + 5千兆网口 + 1或者2万兆网口,非常强悍:

image-20210404104646322image-20210404104646322

5、大家购买DIY的NAS主板,建议为了更好的扩展性,也买这种双PCIE*16接口的主板。

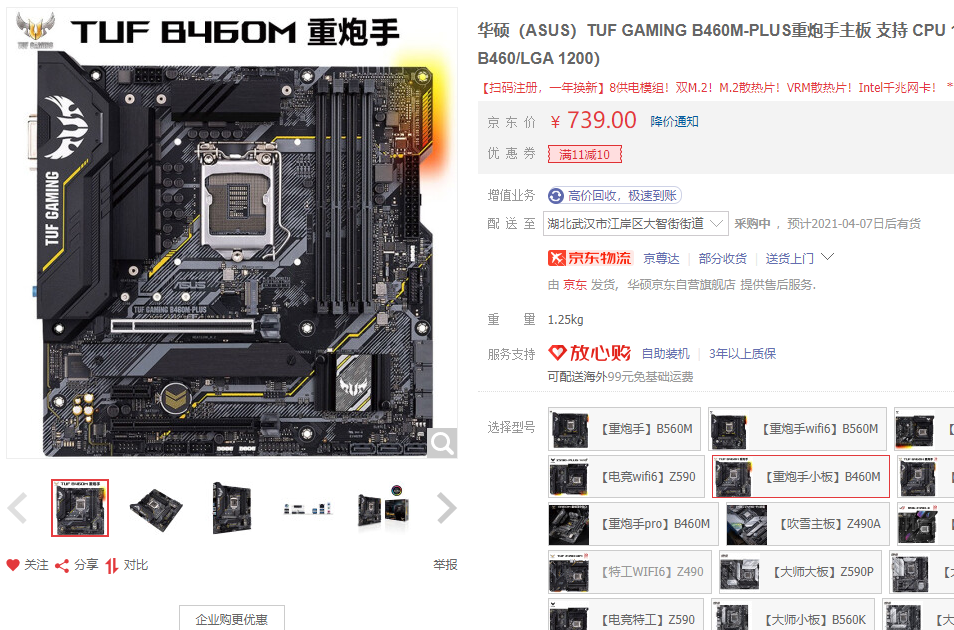

我有一个备选方案,是买华硕的TUF GAMING B460M-PLUS重炮手主板:

image-20210405103318930image-20210405103318930

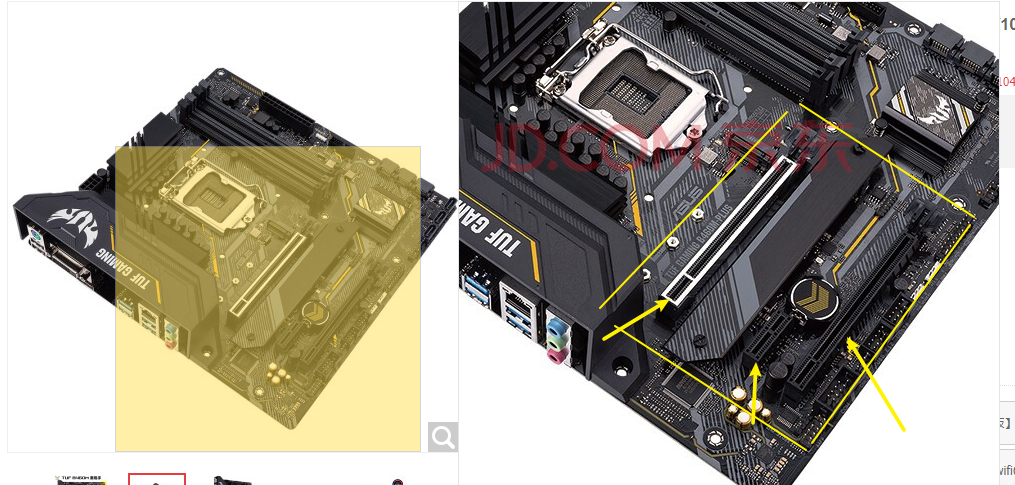

6、华硕这个主板,也是同样布局的,双M.2,双PCIE*16:

二手的价格,也在500元左右,这2个主板,哪个便宜买哪个!

image-20210404104957220image-20210404104957220

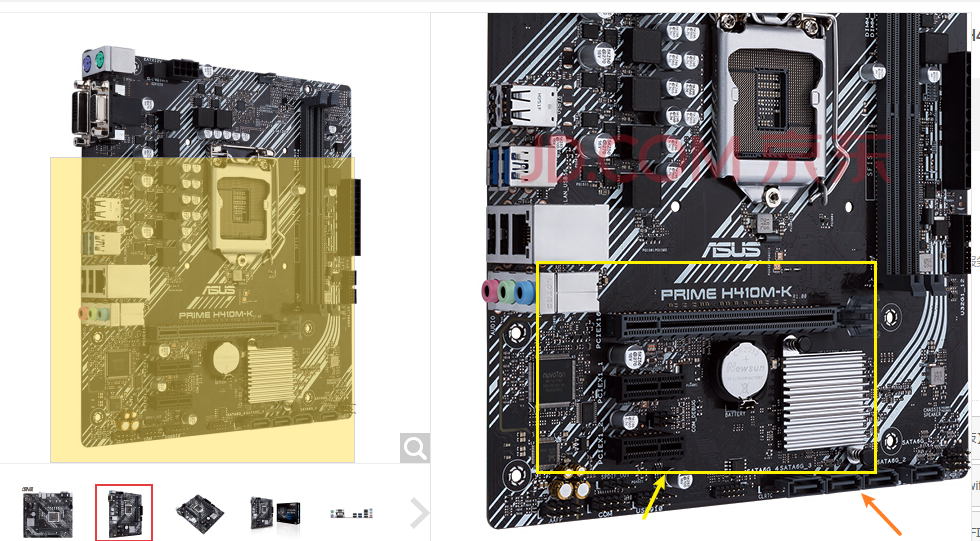

7、举个例子,如果您贪便宜,买了这些H410的普通主板。

首先,SATA接口只有4个不说,PCIE插槽也只有一条*16的,扩展性很低,放了千兆网卡就无法放万兆网卡。

建议,为了后续NAS的各种扩展需求,还是多花100-200元,买上面这2个吧:

image-20210404105103895image-20210404105103895

三、购买机箱

1、机箱是一个重头戏!

这次我的需求是至少8盘位,也许机箱内部再塞2个SATA的固态硬盘,一共10盘位。

所以我考虑的机箱就不会是6盘位的M-atx机箱了。

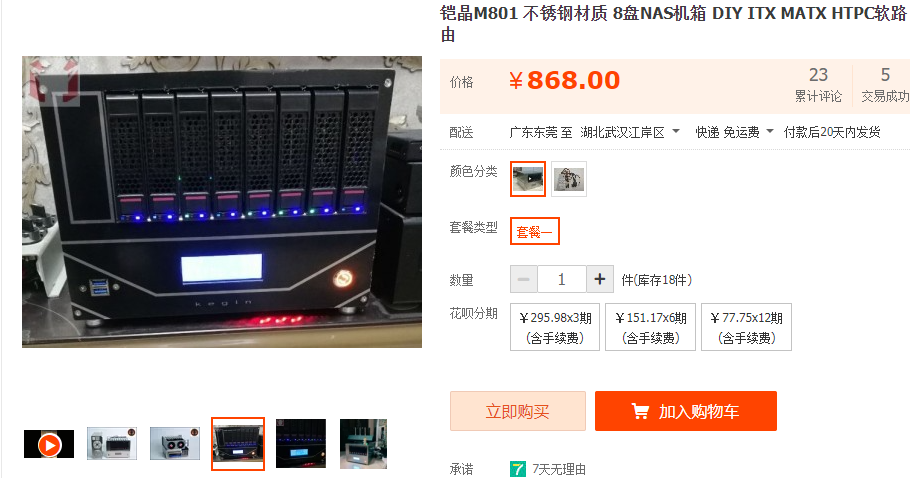

而正好,群里有大神,研发生产了一台8盘位机箱,就是这个铠晶M801:

image-20210404105707703image-20210404105707703

2、之前我用过他生产的M601,就是6盘位的那个机箱,采用的是纯不锈钢的材质,非常的结实。

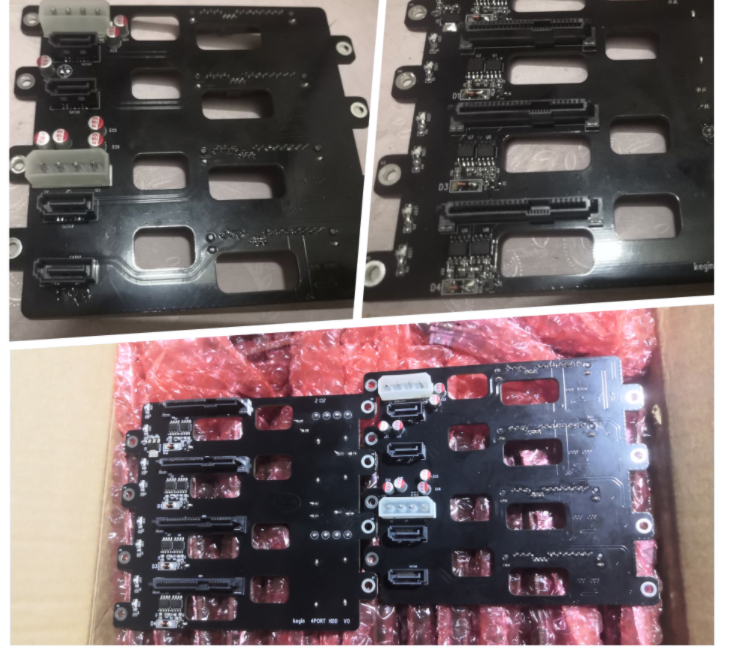

这次8盘位的机箱,增高了散热空间,并且改良成可热插拔的硬盘背板:

现在的背板相当靠谱,所以我还是选择他的机箱,等后续会为大家演示装机过程:

image-20210404105806296image-20210404105806296

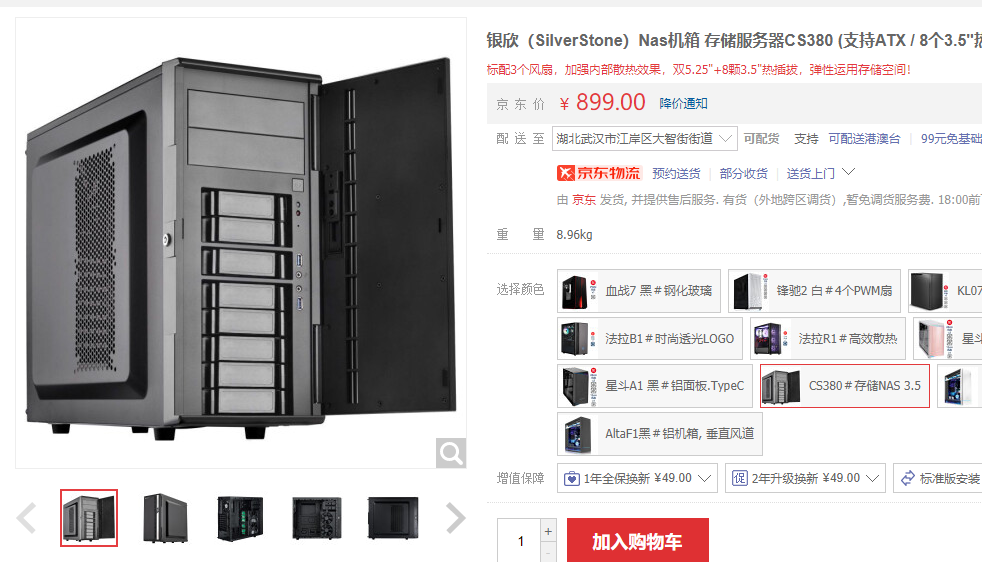

3、除此之外,我还推荐银欣的CS380机箱,这是一个备选方案:

image-20210405103332778image-20210405103332778

4、银欣CS380这款机箱,有点像台式机的机箱,但是它也有硬盘背板的,支持SAS和SATA硬盘:

大厂的做工,除了体积大,没啥可挑剔的:

image-20210404105916414image-20210404105916414

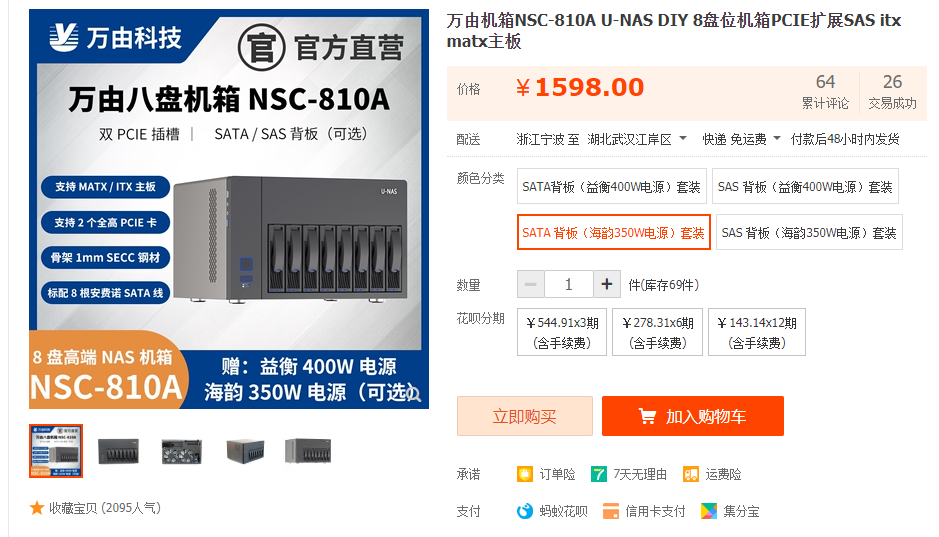

5、还有就是万由的810A机箱了:

这个是老朋友了,我之前用过两次,除了价格贵,颜值是最高的:

image-20210404110053486image-20210404110053486

6、万由机箱,最大的问题是这个PCIE,需要再购买额外的扩展转接线,而且散热空间比较小。

所以我没有选择万由810A:

image-20210404110126676image-20210404110126676

7、除了上面这些带硬盘背板的NAS机箱:

还有一些并不带背板,但是做工和价格优秀,适合给NAS的机箱。

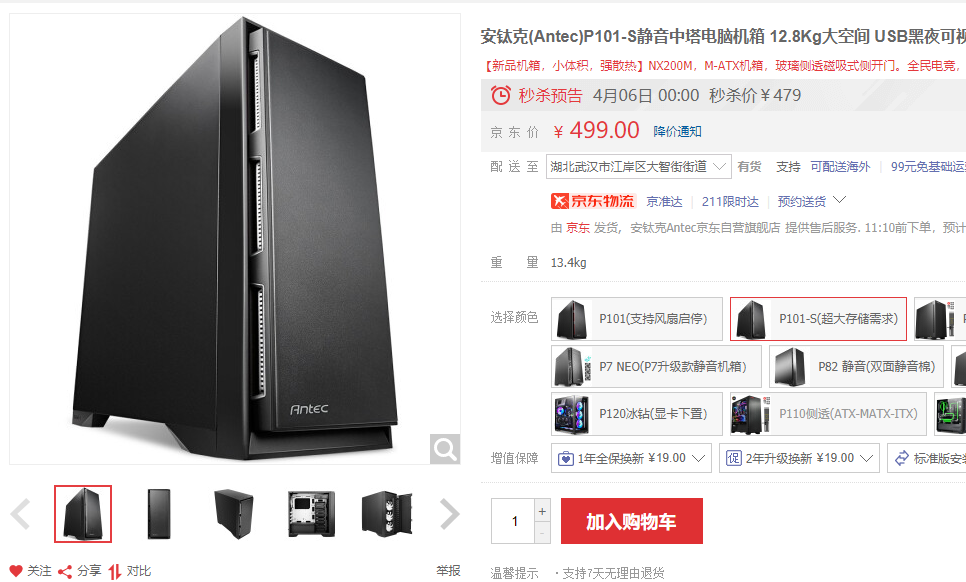

比如 安钛克(Antec)P101-S:

image-20210405103347161image-20210405103347161

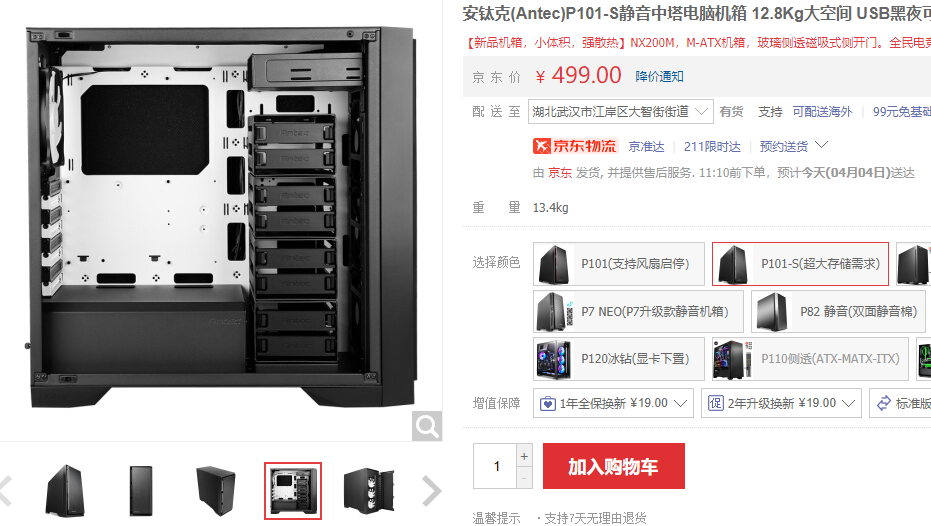

8、这个机箱,同类型的还有停产的分形工艺R5,看着硬盘托架,搭配这个价格,是不是满满的诚意:

image-20210404110325692image-20210404110325692

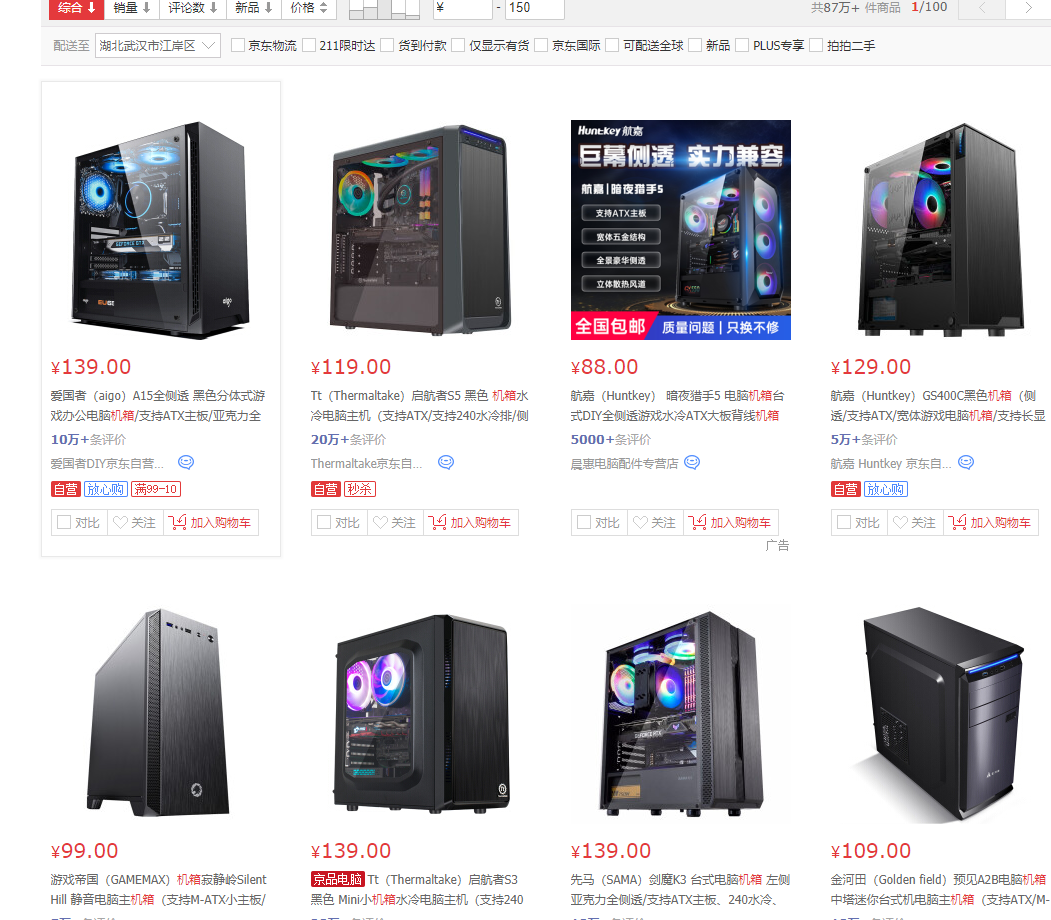

9、如果您并不需要这么多硬盘,预算也不够。

完全可以买这种150元以内的机箱,回来再自己简易改装一下,也是足够使用的。

价格真的便宜,而且散热也很好:

image-20210404110454781image-20210404110454781

四、购买内存条和电源

1、内存条,我是自己闲置的8GB DDR4 内存条。

后续有可能会增加到16GB,现在内存条也涨价了一些,但是我看了一下二手的,比新的还贵。

这不科学啊!

所以,大家买内存条,就直接买新的即可。

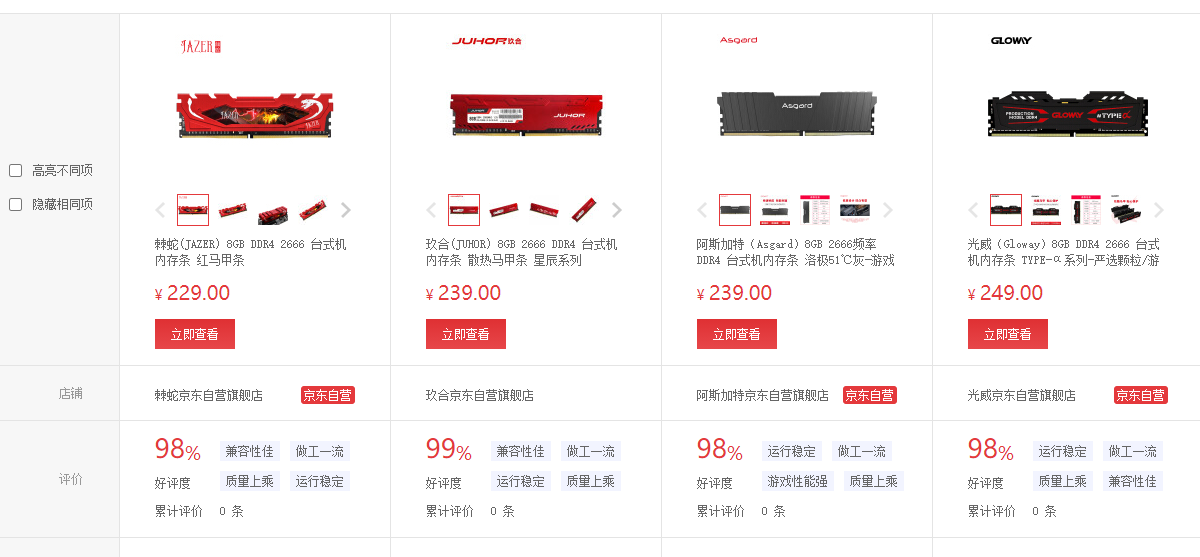

我个人是推荐买8G内存条,然后组双通道使用:

image-20210404110825862image-20210404110825862

2、买哪种呢?不要买频率太高的,一般的2400、2666频率的就非常好了!

这些内存,哪个便宜,就买哪个,一般张大妈中都有各种优惠活动,活动价买,很划算。

3、然后是电源的选择。

这个主要看机箱,如果是买的和我一样的机箱,就需要用1U电源。

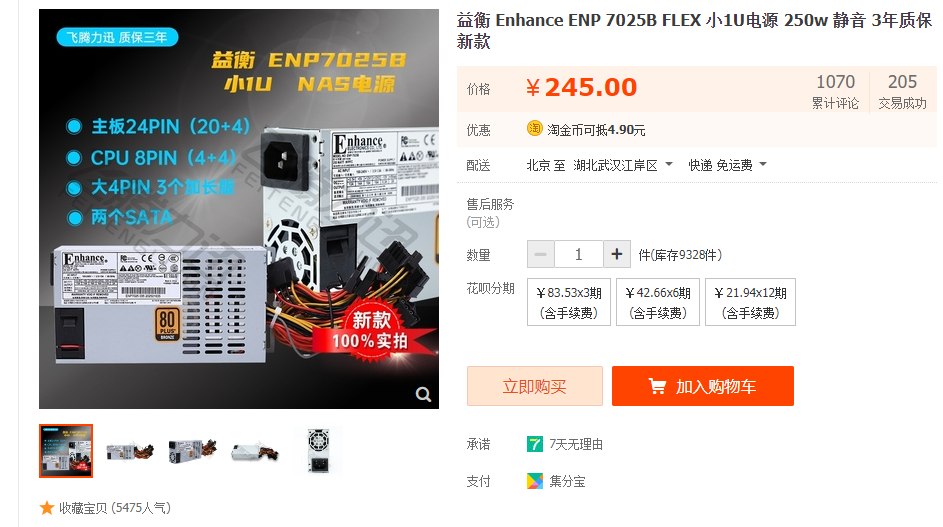

目前1U电源,我只推荐买益衡的7025B:

image-20210404111016048image-20210404111016048

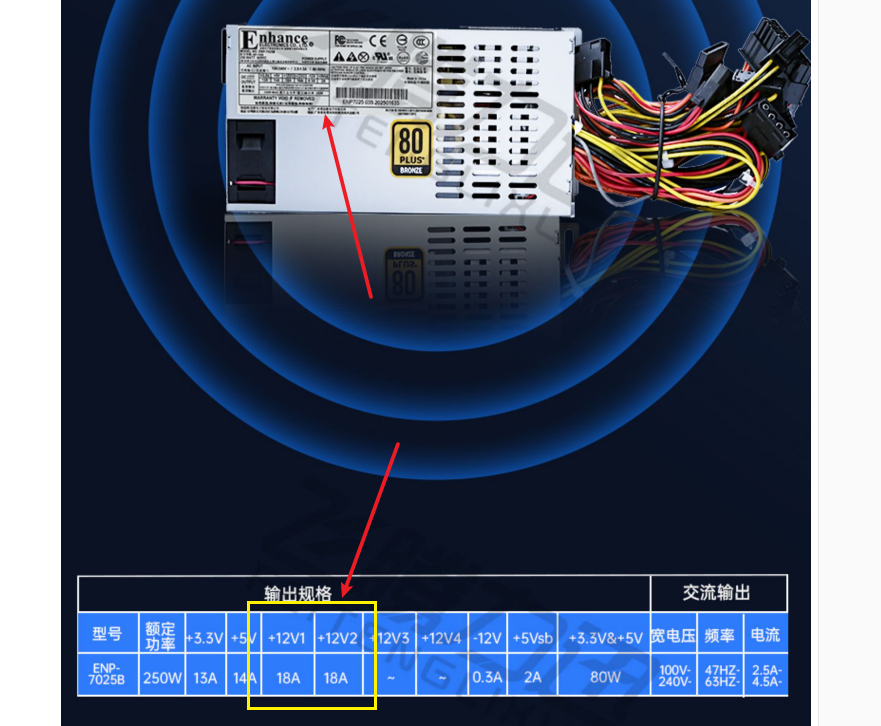

4、我们买电源,一定要看好这个标。

益衡7025B,是双12V输出,每个12V有18A输出。

假设我们一块硬盘的启动电流是2~3A,那么这个益衡7025B电源,最少也能支持8个硬盘同时启动:

所以还是很靠谱的,而且转化率高,也很省电:

image-20210404111104069image-20210404111104069

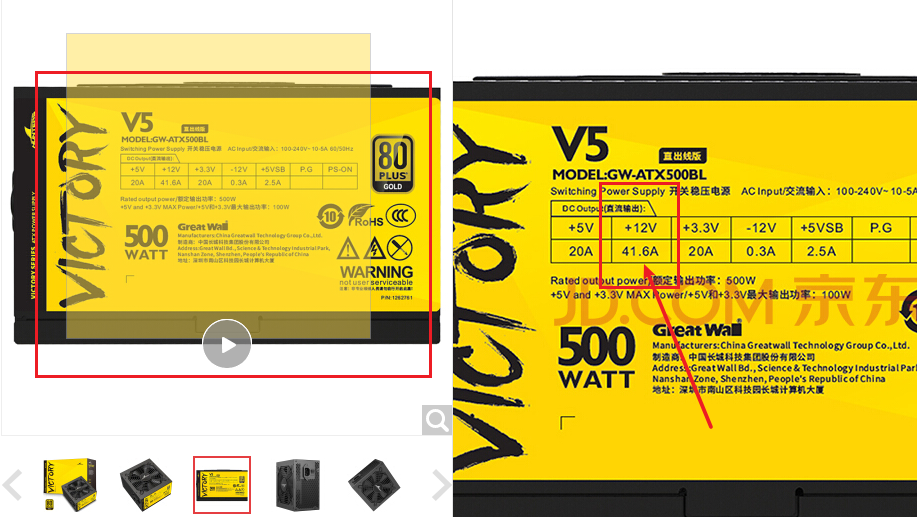

5、如果是买的银欣CS380机箱,或者其它大机箱,就可以用ATX的电源了:

我们买ATX电源,200左右的几乎都可以:

特别注意,一定要看这个12V的输出,它非常重要,不然有可能硬盘太多,导致启动的时候,坏硬盘:

比如下面这个12V 41.6A输出,我们按3A一个硬盘计算。它最少支持 13块硬盘同时启动,所以也是安全的:

而且80PLUS的标记,可以证明它更省电:

image-20210404111322858image-20210404111322858

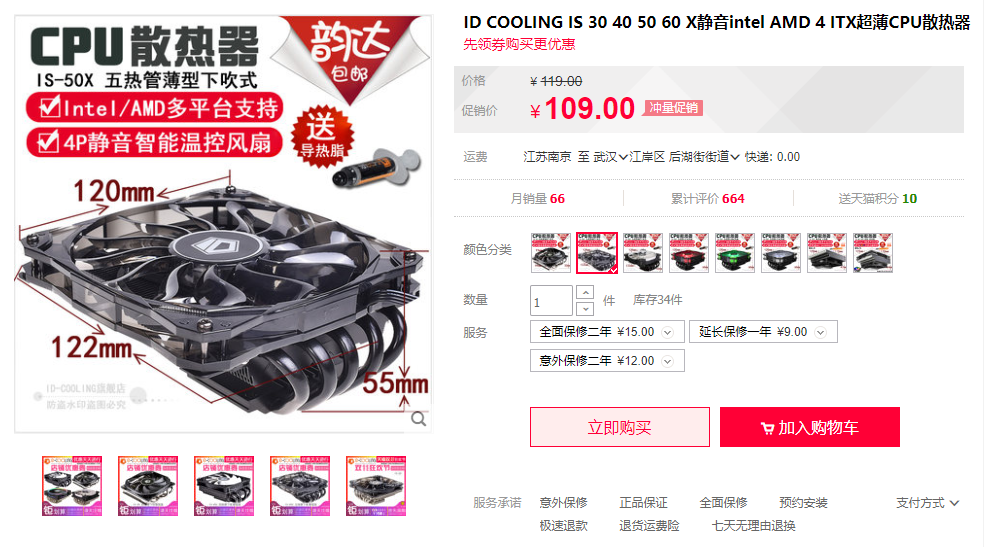

6、而CPU散热器,则需要看机箱的空间:

我这个机箱,推荐是70mm以内的散热器,个人比较推荐这个IS-50X,很静音:

image-20210404123454263image-20210404123454263

五、购买千兆网卡

1、如果不需要软路由,只想做一个群晖+万兆。

那么就不用买千兆网卡了。

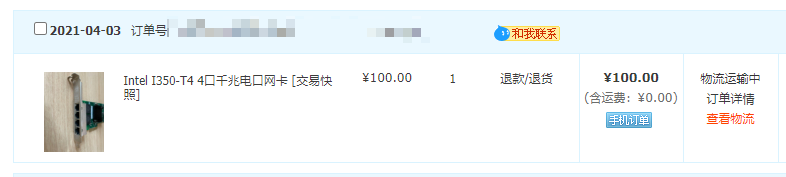

千兆网卡,我是买的I350-T4的网卡:

我是100元到付购买,算是比较便宜的:

image-20210404112050027image-20210404112050027

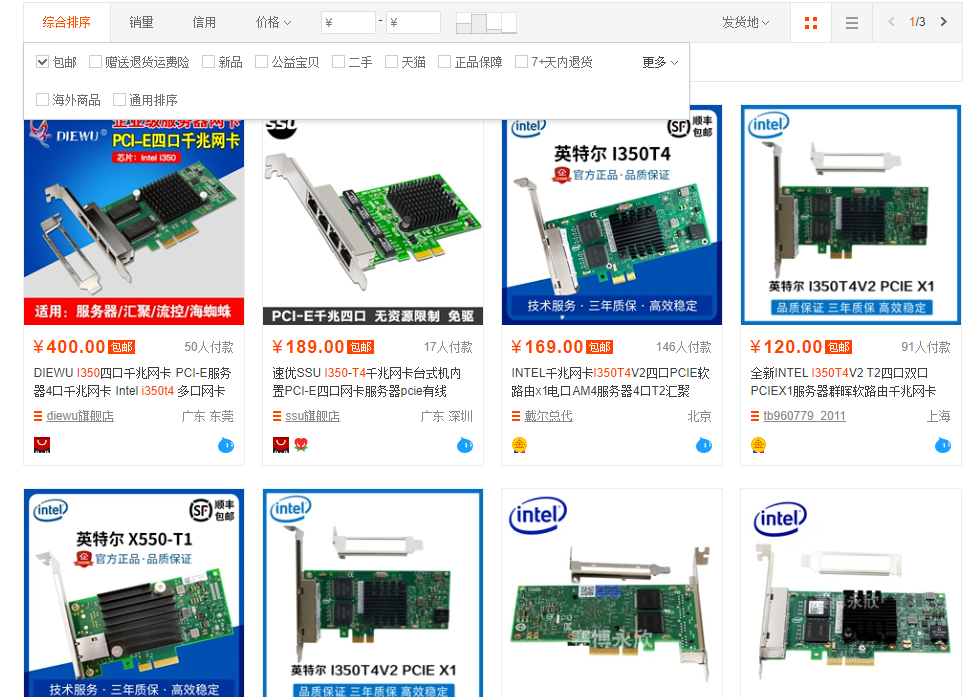

2、这个价格,肯定是寨卡,毋庸置疑,但是只要能用就好了。

等我的网卡到货后,会为大家展示实物和安装的效果,大家如果要买,可以搜一下,遇到便宜的就下手:

image-20210404112200451image-20210404112200451

六、购买SATA扩展卡

1、SATA扩展卡,我买的是乐扩的SATA3,使用了大半年,都很稳定:

最主要是只需要X1的PCIE就可以用了,可以给主板多增加4个盘位:

image-20210404112301045image-20210404112301045

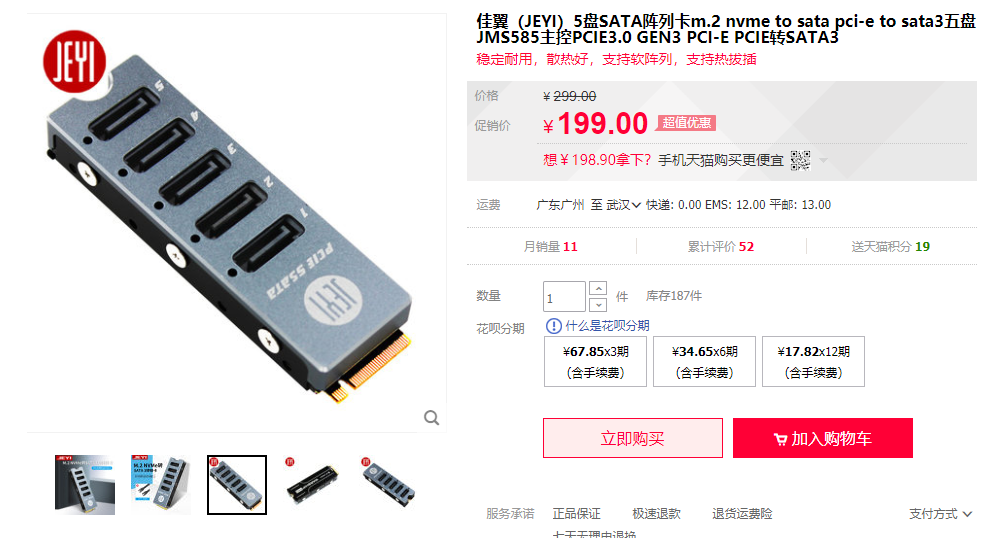

2、如果不用NVME的朋友,也可以买这些NVME转5SATA的卡,我之前用过,挺稳:

image-20210404112431587image-20210404112431587

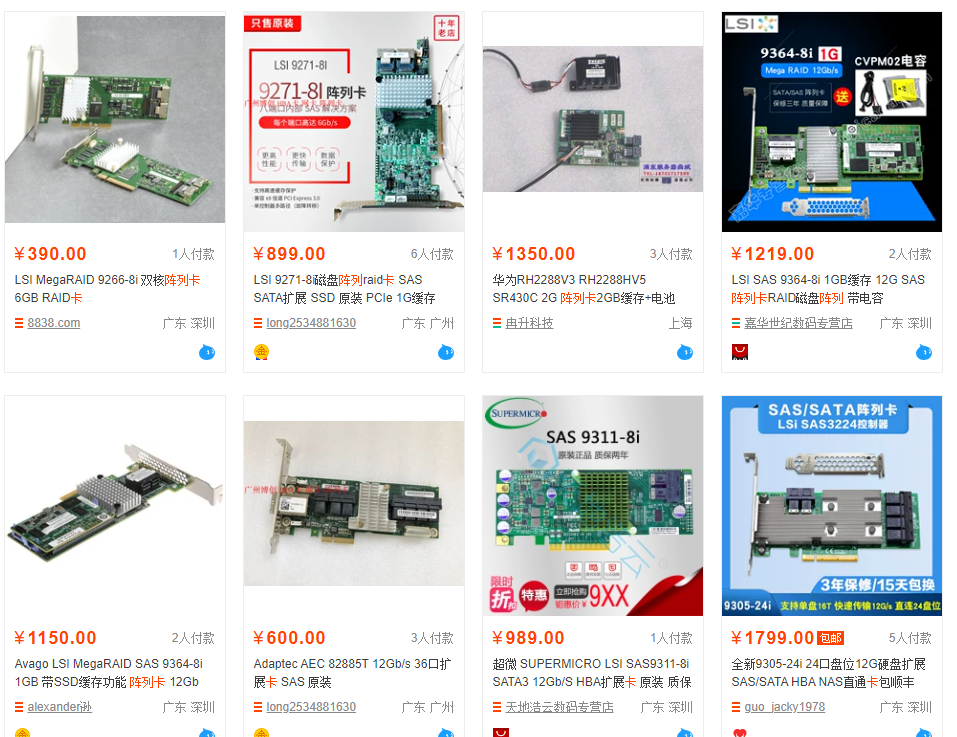

3、最后,我说一下阵列卡。

如果不是需要用SAS硬盘,那么完全不推荐用阵列卡。

阵列卡发热明显,功耗会多几瓦,而且品质不好保障,一般也是刷IT直通模式使用:

所以,能不用阵列卡,就不推荐使用:

image-20210404112506544image-20210404112506544

七、购买万兆网卡

1、万兆网卡,也不是所有家庭都需要的:

万兆适合有剪辑,设计需求的朋友,可以增加内网传输速度。

一般是需要买2张网卡,一张给PC台式机用,另外一张放NAS里:

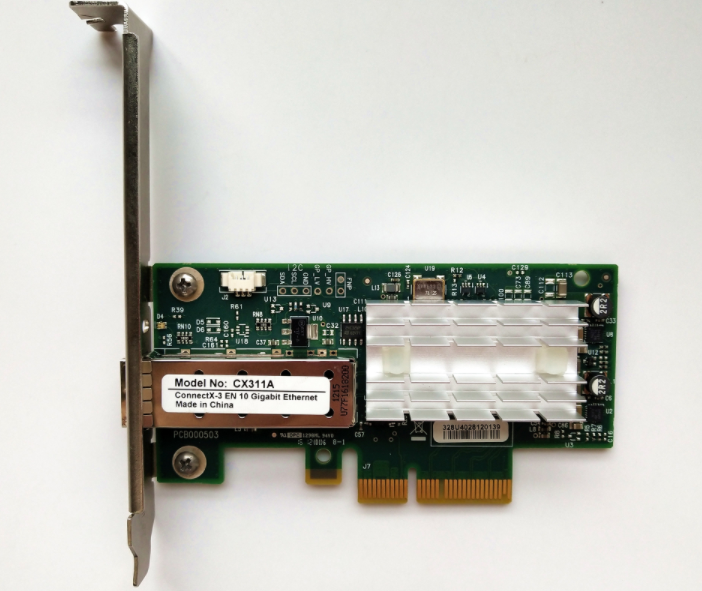

我这里说一下,我这个万兆网卡,是MCX311:

大家,一定要清楚,长这个样子:

image-20210404112757879image-20210404112757879

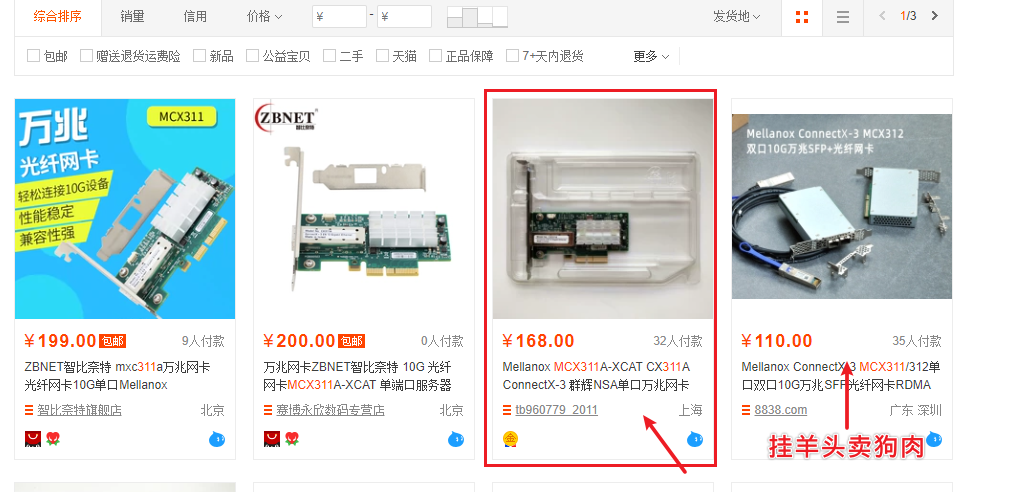

2、现在有不少挂羊头卖狗肉的,拿低价的MCX341A改装后,就当MCX311卖:

外形都不一样,切记,不要上当:

虽然MCX341A也是完全可以用的,但是不要这样忽悠人,是吧?

文菌装NAS E1:手把手教您组装2021全能NAS,ALL IN ONE 配置清单一览插图37

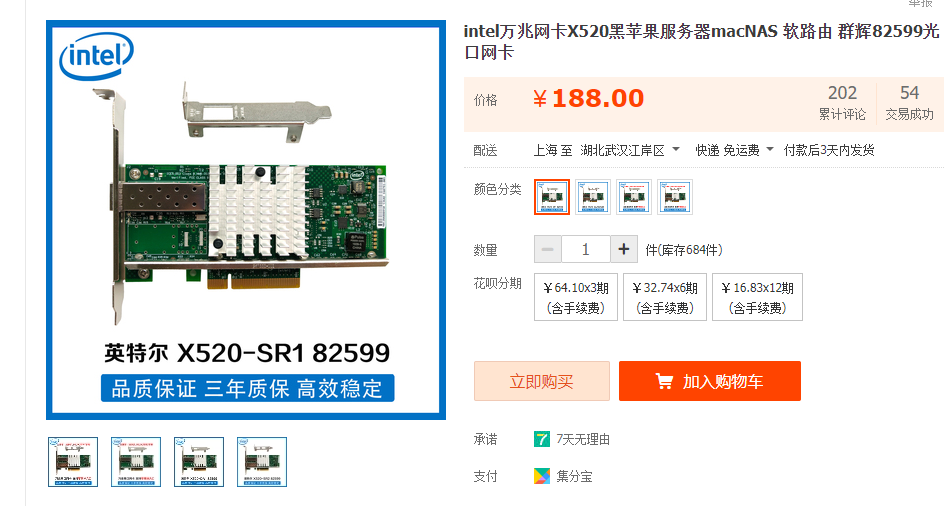

3、而且英特尔的万兆网卡,X520这些,我之前用过,因为和威联通的万兆交换机有不兼容的情况。

我就出了,大家如果直连,是没问题的:

image-20210404112936558image-20210404112936558

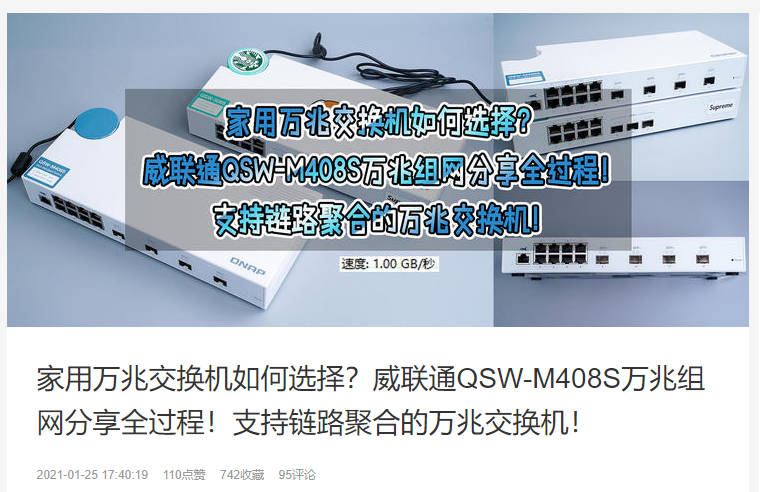

4、最后说一下,万兆也可以不用万兆交换机,直接电脑和NAS进行直连。

这样也可以进行内网高速传输,当有3台以上的电脑,我才推荐用万兆交换机。

万兆交换机,目前有TP、威联通等选择。

大家量力而行,我用的是威联通的408M,之前也分享过文章,买万兆交换机的朋友建议看看:

image-20210405103429393image-20210405103429393

八、购买U盘

1、我们安装黑群晖,安装UNRAID,都需要用到U盘:

而一个小巧、可爱、价格便宜、发热低的U盘,真的不好找:

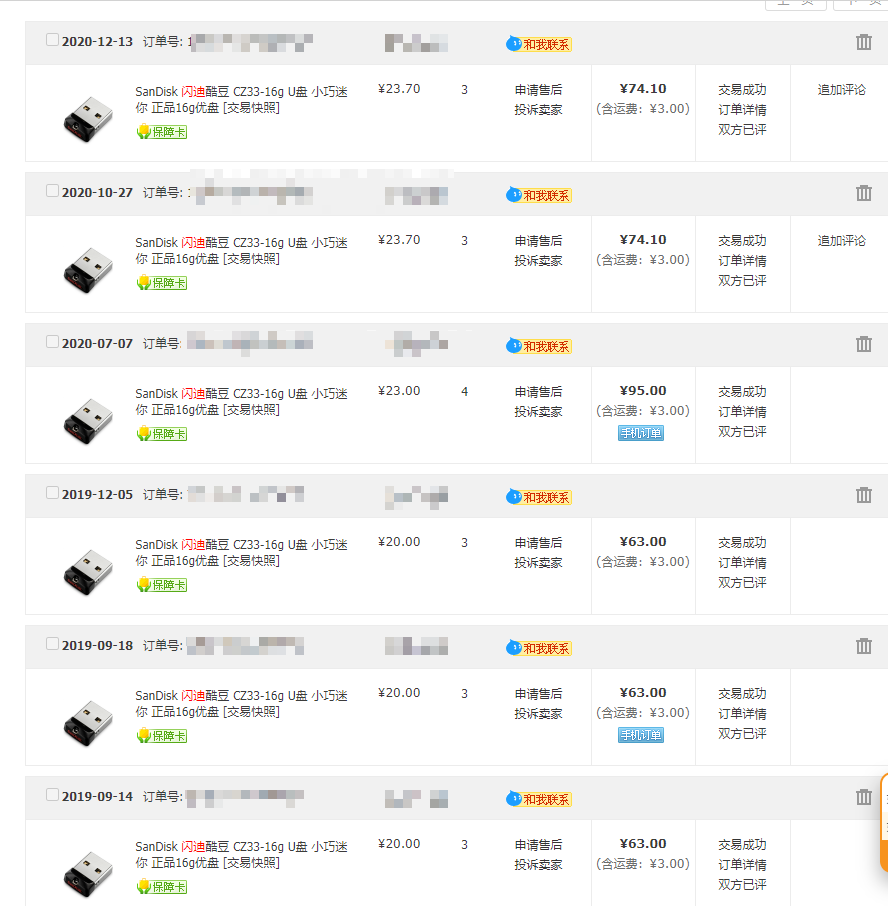

于是我买了很多这个闪迪酷豆 CZ33 16G的 USB2.0 U盘:

每安装一台NAS,我就会用到这么一个U盘:

image-20210404113241974image-20210404113241974

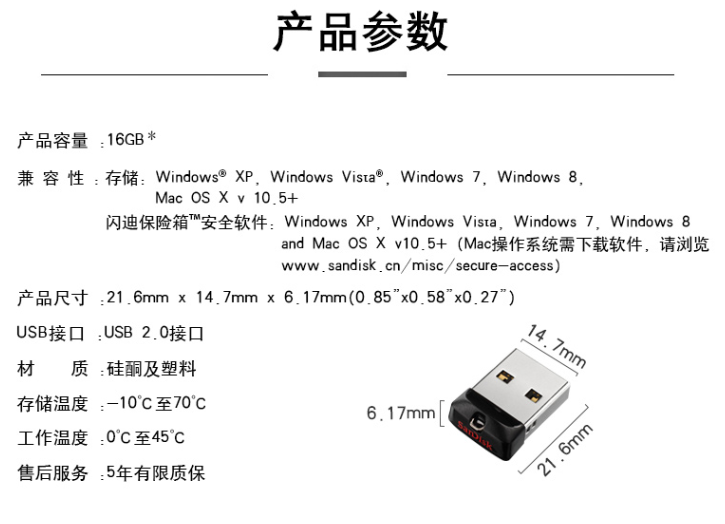

2、其实,U盘用3.0的完全没有必要,发热还大一些:

如果家里有闲置的,大于1GB的U盘,都可以尝试一下。

如果没有,就买换个闪迪U盘吧,真的靠谱,现在涨价到24.5元了,也算良心价格:

image-20210404113343810image-20210404113343810

总结

又到了总结的时候了!

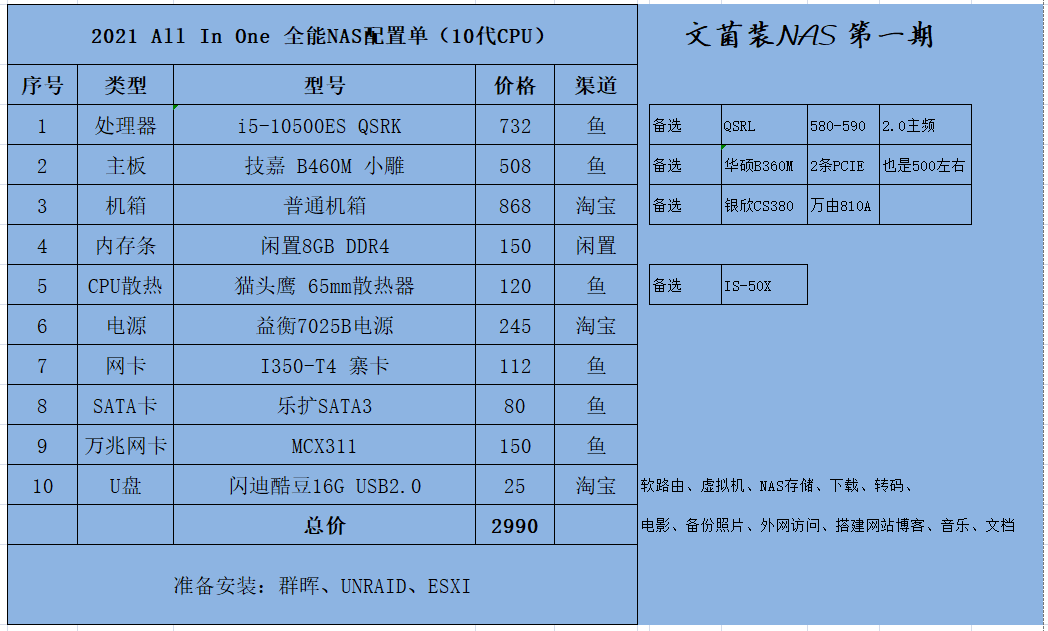

看完这篇文章,再来回顾一下我这个配置单,是不是就清晰明了了很多呢?

image-20210404113559671image-20210404113559671

其实,组装DIY NAS,跟硬件的价格非常的有关系。

价格便宜的时候,我们可以用更低的价格,组装更高性能的NAS!

特别是矿难的时候,几百元都可以玩转一台NAS。

今年2021年,要不是矿潮来临,我们组装的价格可能更便宜。

然后说一下,我接下来要做的事情。

等这些硬件都到货后,我会拍摄组装的过程。

后续,会先安装黑群晖系统,再安装UNRAID系统,最后安装ESXI系统。

每个系统,我都会讲解基础的应用安装,包括QB下载,Jellyfin等运用。

也许时间周期会拉得有点长,大家如果动手能力强的朋友,也可以参考我之前写的文章进行操作。

也可以加我的交流群进行提问,群里很多好人。

最后,如果您不想这么折腾,就想买一台NAS用用,我来推荐几款成品NAS:

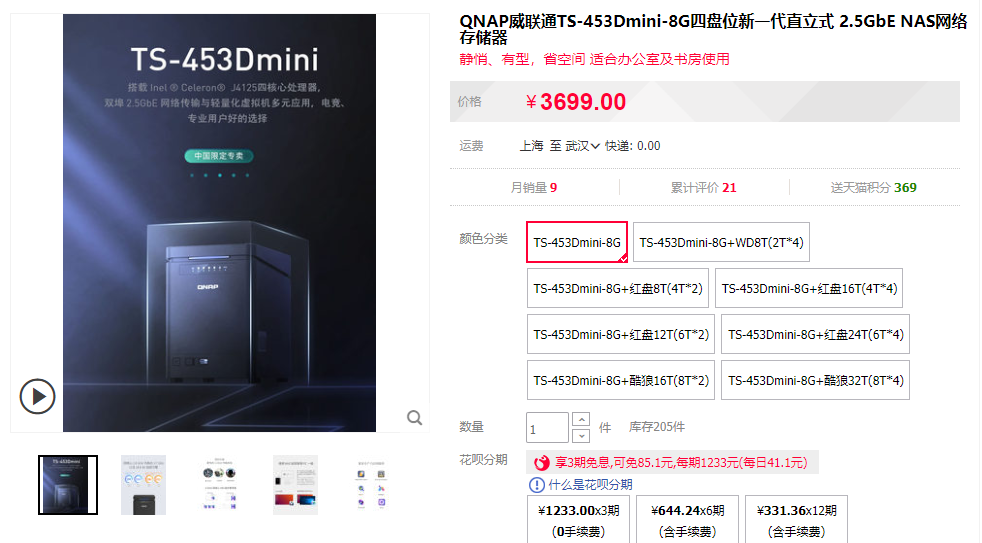

1、威联通453Dmini,性价比之王,J4125处理器,双2.5G网口:

image-20210405103501204image-20210405103501204

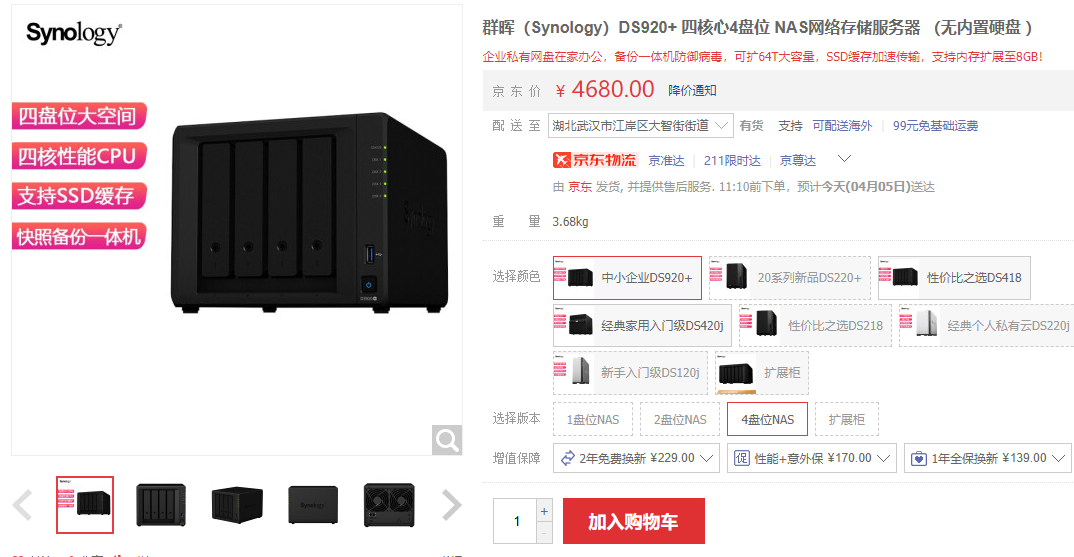

2、群晖DS920+,系统挺好上手,不操心,也是J4125处理器:

image-20210405103512921image-20210405103512921

3、极空间Z4,全新黑科技,更适合本土的系统,价格也便宜,也是J4125处理器:

image-20210405103523432image-20210405103523432

差不多就是先这样,这篇文章也是花了不少时间和精力。

我只希望,别涨价,别涨价,别涨价!!!!!!!

好了,到此,这就是本文的全部内容了,欢迎大家点赞、收藏、评论一下下,我们下次再见,白白!

最后视频的话,可以在b站、头条找到。

(以后都有可能是视频+文章的双组合)

视频的内容会尽量的压缩,文章的内容会尽量的详细,适合不同需求的人观看!

欢迎三连支持!​​​​
