路由器的转发原理

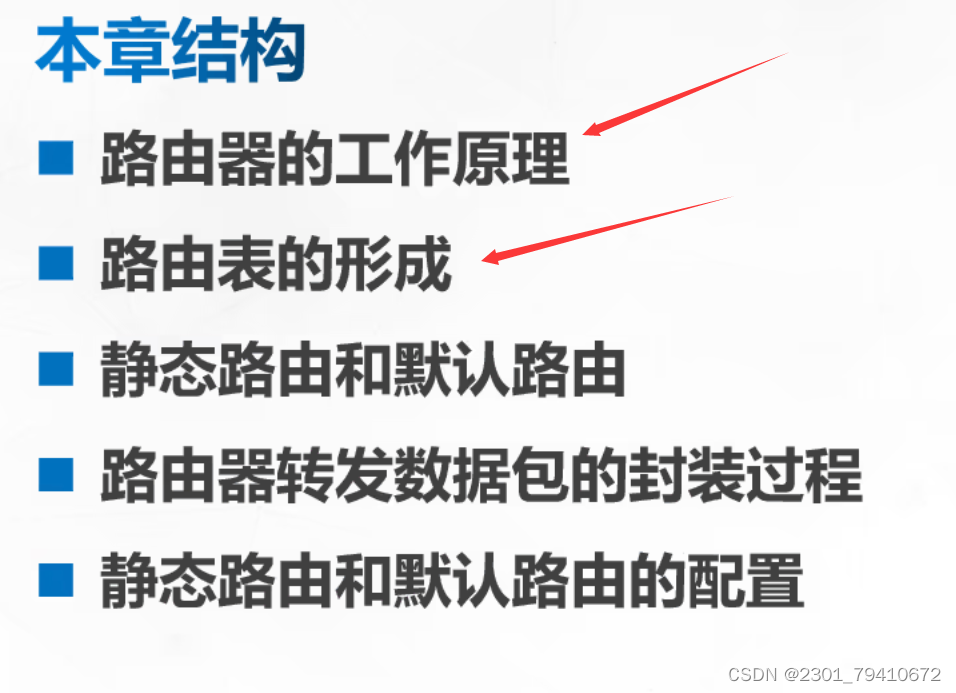

路由器的转发原理插图

路由与路由器

路由:从源主机到目的主机转发数据包的过程。

路由器:正确转发数据包,转发的过程中会进行最佳路径选择。具备正确转发,最佳路径选择才是路由器。

路由表:路由器是根据路由表转发数据的,如表中无转发条目,数据包则会丢弃。

路由器的工作原理

不同网段之间转发数据,需要靠路由器,路由器转发数据包,根据的是路由表。

1.0—4.0

1.0主机发送数据包到4.0先发给本王短的网关路由器。

AR1查询路由表,查看路由表是否有目的IP的记录,发现了4.0网段的路由,会从和另一网段4.0的网关路由器相连的接口转发出去。

AR2 先看目的地址,再查路由表,路由表有记录,从和4.0主机相连的接口转发出去,到目的地址。

路由表:相当于路标。

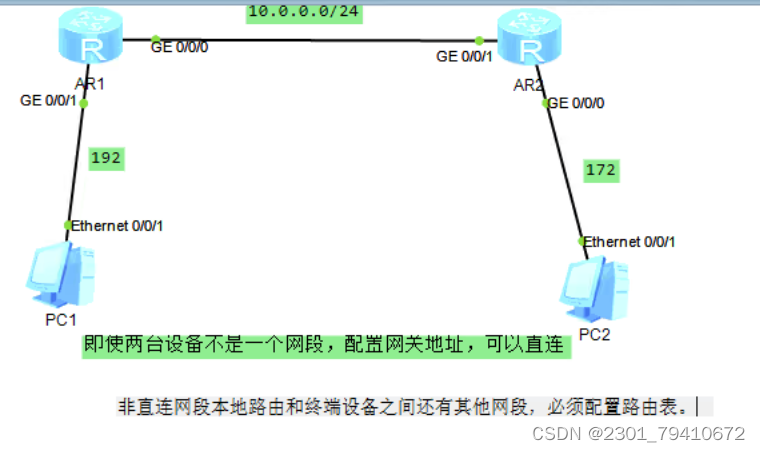

直连网段和非直连网段

即使两台设备不是一个网段,配置网关地址,可以直连

非直连网段本地路由和终端设备之间还有其他网段,必须配置路由表。

路由器的转发原理插图1

静态路由:管理员手工配置,而且是单向的。缺乏灵活性。

路由器转发数据包:1源IP地址和目的IP地址是不变的,

2.经过的设备会记录mac地址,而且会不停更换源mac地址和目标mac地址,最终到达目标主机后,还要通过mac地址校验数据包是否正确到达目标主机。

3.为什么在网络层当中会有ARP地址解析协议。主要作用:寻址,目标确认。数据包是否正确送达目标主机。ARP核心将ip地址解析成mac地址。

三层转发:网络层转发,路由器的转发原理:

1.在转发数据包的过程中源IP地址和目的地址不会发生变化。变化的是源MAC地址和目的MAC地址。

以PCA–PCB

PCA—发送数据包–PCB,两台路由器,AR1 AR2

1.PCA在发送到PCB会先检查目的IP,同一网段,走二层转发。不同网段走路由转发。

2.数据包先到AR1,AR1检查目的ip地址,再查路由表。路由表有记录,就会把数据包转发到记录下一跳路由的接口。

3.数据包已经到达AR2,先检查目的IP地址,再查路由表,路由表如果有记录就会转发到目的网段的接口,通过数据帧到达PCB。PCB收到消息

4.如果没有路由表没有记录,将会把数据包直接丢弃。

路由器和交换机的区别

1.路由器:工作在网络层,根据路由表转发数据包,路由表有记录才会转发,无则丢弃。内核转发,路由选择,路由转发。

2.交换机:数据链路层,转发数据帧,根据mac地址转发数据帧,有则转发,无则会进行泛洪广播,有则记录到mac地址表,然后转发,没有响应直接丢弃。硬件,网卡设备转发。

路由器和交换机的区别: 路由器:工作在网络层 根据路由表转发数据包,路由表有记录才会转发,无则丢弃 内核转发 路由选择 路由转发 交换机:数据链路层 转发数据帧 根据mac地址表转发数据帧。有则转发,无,会进行泛洪广播,有则记录到mac地址表,转发。没有响应直接丢弃。 硬件。网卡设备转发。

e口=以太接口,g口=千兆宽带接口

ip route-staic 172.16.1.0 24 10.0.0.20

ip route-staic 配置静态路由器

172.16.1.0 24 要去的目标网段,已经目标网段的子网掩码

10.0.0.20 下一跳的地址

末梢网络

直连终端设备的网络,就是末梢网络。

默认路由:只有末梢网络可以配置默认路由。

路由器的转发原理插图2

默认路由也是静态路由一种特殊形式:ip route-static 0.0.0.0 0.0.0.0 10.0.0.20

优先级:静态路由的优先级高于默认路由的优先级

路由表是需要维护的,路由表的条目太多,会影响路由器的转发效率。

ip route-static 配置静态路由的固定格式

0.0.0.0 0.0.0.0:前面4个0表示任意网段,后面4个0表示任意掩码。

10.0.0.20:下一跳的地址 也不能少。
