端口的解释和模拟器中接线问题

问题描述：端口的解释和模拟器接线问题的描述

Serial口

S口：也叫高速异步串口，主要是路由器和路由器连接时候用的，可以用命令设置带宽。

Ethernet口

E口：叫以太网接口，主要是连接以太网（局域网），用普通的双绞线就可以连接。

Console口

Console口，叫控制口，这个接口是用来调试路由器的。有的路由器还有AUX接口，也是控制接口。

FastEthernet口

F口：快速以太网口，也叫百兆口。主要连接以太网（局域网），主要用于连接交换机或电脑，用普通的双绞线就可以连接，速率默认是100Mbps，可以用命令限速，但是不可能超过100Mbps。

Gigabitethernet口

G口是的英文全称是Gigabitethernet，是千兆口。千兆口可以是电口，也可以是光口。

如果是电口的话，只需要接入网线就可以。

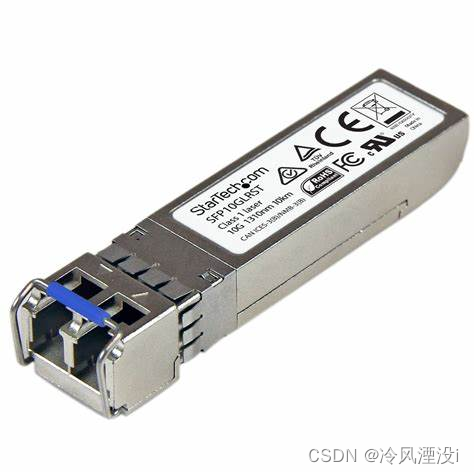

若是光口的话，则需要插入光模块，再接入光纤使用。
千兆光口可以接入千兆SFP光模块，千兆光模块已经是十分成熟的系列产品，常见的传输速率为1.25G，2.5G等，封装类型为SFP。

千兆光模块可以分为两大类：

分别为单纤和双纤光模块，单纤指的是只有一个接口，收发一体，只需使用一根光纤即可进行传输。千兆单纤光模块的接口类型为SC/LC，光纤类型为单模，通过搭配OS2单模光纤跳线最远可传输至160KM。

双纤指的是有两个接口，一收一发，需要使用两个光纤进行传输。双纤光模块的接口类型为双工LC，光纤类型有单模，也有多模。千兆多模光模块通过搭配OM2多模光纤跳线一起使用，常规款的传输距离为550m，最远传输距离可达2km。千兆单模双纤光模块通过搭配OS2单模光纤跳线一起使用，最远传输距离可达160公里。

千兆光模块主要用于千兆交换机、千兆路由器、服务器、防火墙等设备上，当然也可以用于存储设备上，因为千兆光模块除了符合以太网标准、还兼容光纤通道标准。

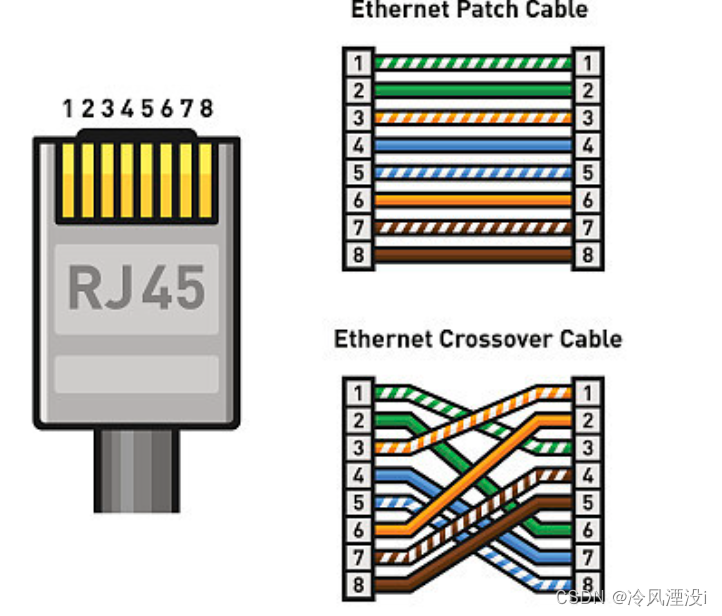

双绞线

直通线（指一般的网线）：

网线两端都是按T568A或者T568B排序。

T568A：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕

T568B：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕

从左到右依次为1-8

对比568A相比568B线序我们可以发现，仅仅是1、3线调换，2、6线调换

交叉线：

一端是按T568A排序，一端是按T568B排序。

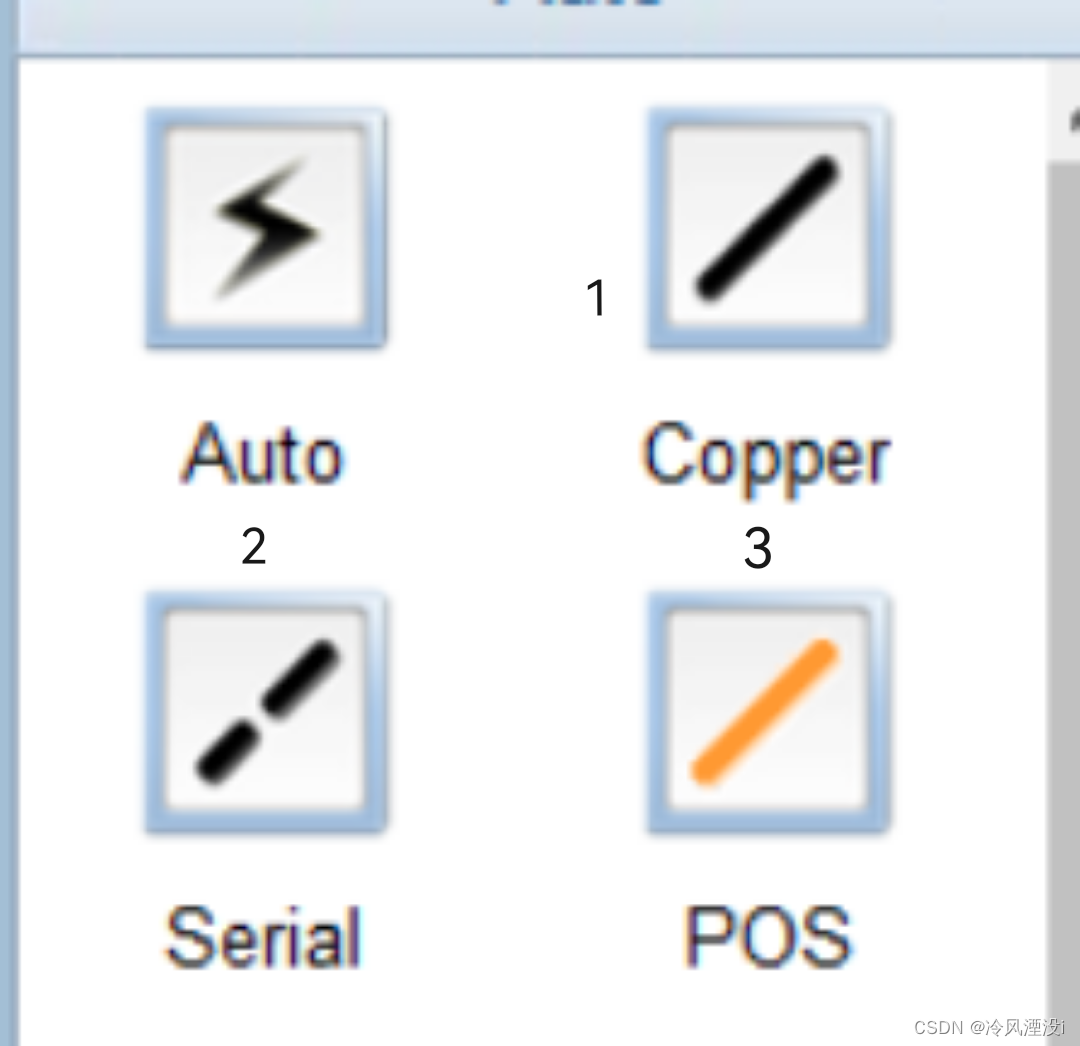

在ensp中：

VUTO：自动选择连接

copper：双绞线

serial：s线（使用时一般需要添加相应模块）

Pos：光纤（使用时一般需要添加相应模块）

在思科模拟器中：

serial线：(一般需要添加端口才可以使用)分为DCE和DTE

DTE一般连接数据终端设备：一般有路由器和终端主机

DCE是数据电路终端设备，一般是调制解调器（MODEM），DCE一般在运营商。常见的光猫就是一种特殊的调制解调器。

DCE与DTE的区别上_dce和dte有什么区别-CSDN博客https://blog.csdn.net/qq_33980465/article/details/115958878
